一、產品概述

VT1 M系列是DEHN紅線產品中的模塊化電涌保護器，專為三相系統設計。其TT 385 FM型號最大持續工作電壓（Uc）達385V AC，適用于TT和TNS供電系統。作為Type1+Type2級保護器，它可同時滿足電網入口和終端設備的雙重防護需求，符合IEC 61643-11和GB 18802.11標準。

二、核心技術優勢

1. 復合型保護架構
   產品采用高通流量氧化鋅壓敏電阻（MOV）與氣體放電管（GDT）組合，通過矩陣式PCB電路板布局，實現差模與共模的全方位保護

   2

   5
   。這種設計不僅殘壓低（單相可抑制至600V以下），還能在5納秒內響應瞬態過電壓，顯著優于傳統模塊式SPD。

2. 高放電能力與可靠性
   標稱放電電流（In）達12.5kA，最大放電電流（Iimp）為12.5kA（L-N）和25kA（N-PE），配合動態熱脫扣裝置，可承受預期短路電流（Isccr）10kA-25kA，確保在極端環境下穩定工作。

3. 智能化運維功能
   配備LED狀態指示窗口和三端口遙信端子，支持常開/常閉切換，便于實時監測保護狀態并遠程報警。模塊鎖扣設計無需工具即可更換，提升維護效率。

三、典型應用場景

• TT供電系統：適用于住宅、商業建筑等TT接地系統，提供L-N和L-PE雙重保護，降低設備損壞風險。
• 工業環境：在電力設備、自動化控制系統等場景中，可有效保護PLC、傳感器等精密設備免受雷擊和電網波動影響。
• 新能源領域：適配光伏逆變器、儲能系統等場景，滿足高電壓、大電流防護需求。

四、安裝與維護

• 模塊化設計：標準DIN導軌安裝，兼容其他DEHN產品，節省空間且便于擴展。
• 接地要求：PE線需直接連接至配電柜接地端子，接地電阻建議≤10Ω，確保泄流效率。
• 定期檢測：建議每年通過遙信端子檢查SPD狀態，必要時更換老化模塊。

五、行業認證與可靠性

VT1 M系列通過CNAS認證實驗室的型式試驗，并獲CE認證，品質符合國際標準。其無泄漏電流設計（<0.5μA）和溫控保險絲保護機制，進一步保障了長期穩定運行。

結語

DEHN VT1 M 12.5 TT 385 FM復合型三相電涌保護器，憑借技術創新與工程實踐結合，為TT系統提供了高效、可靠的防護方案。無論是新建項目還是舊系統升級，該產品均可顯著提升電氣系統的安全等級，是現代防雷工程中不可或缺的關鍵組件。

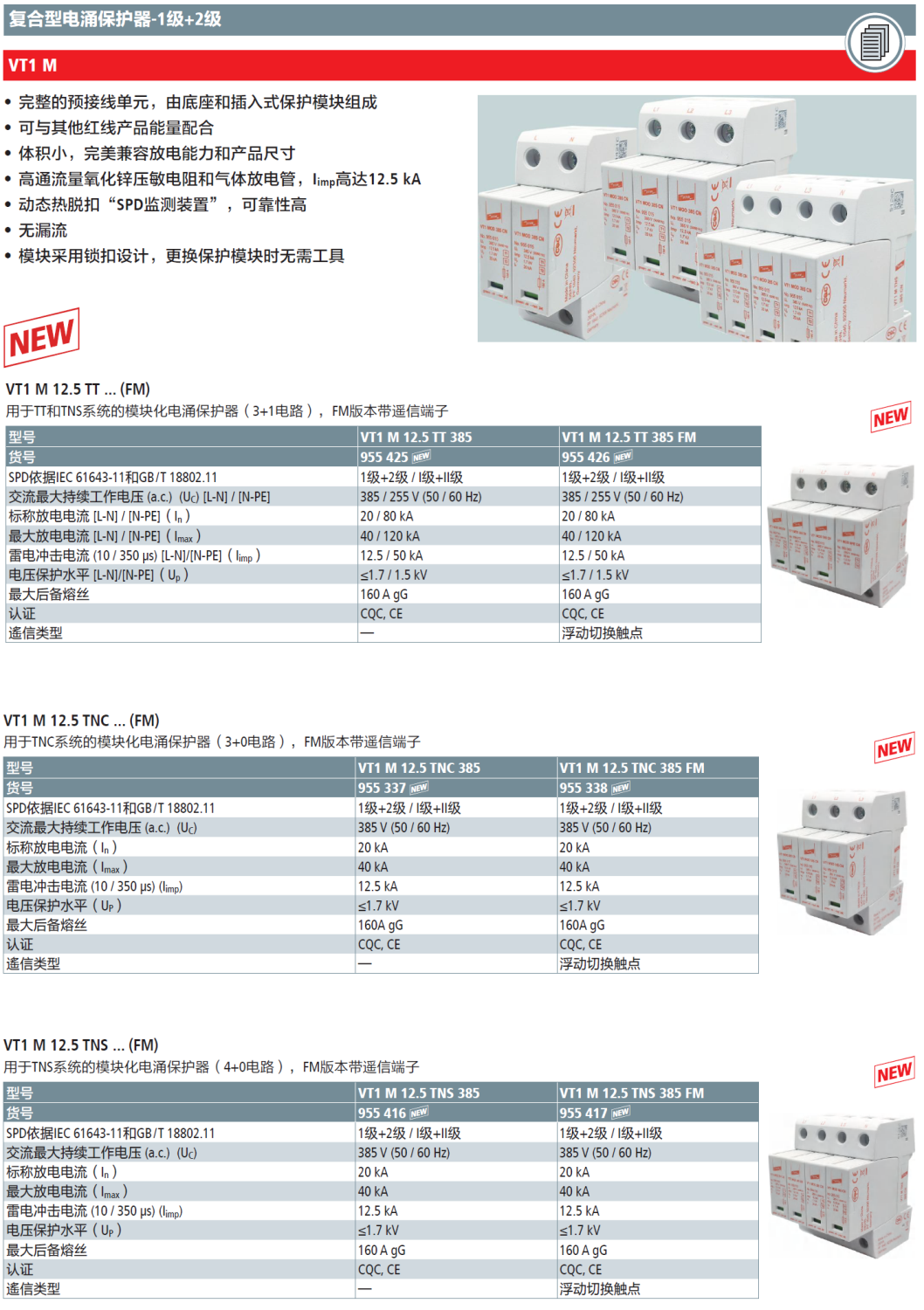

產品型號(貨號)：VT1 M 12.5 TT 385(955 425)，VT1 M 12.5 TT 385 FM(955 426)，VT1 M 12.5 TNS 385(955 416)，VT1 M 12.5 TNS 385 FM(955 417)，VT1 M 12.5 TNC 385(955 337)，VT1 M 12.5 TNC 385 FM(955 338)
