一、產品概述

DSH TNS 255 FM是DEHN針對TN-S系統設計的復合型雷電流/電涌保護器，兼具1級和2級保護功能，可同時應對雷電沖擊電流（10/350 μs）和工頻續流（8/20 μs）。其緊湊型設計（35 mm導軌安裝）和模塊化結構，使其適用于住宅、商業建筑及工業設施的電源進線端防護。

二、核心技術與參數

1. 高放電能力

   • 標稱放電電流（In）：12.5/50 kA（8/20 μs），可有效吸收雷電瞬態能量。
   • 雷電沖擊電流（Iimp）：12.5 kA（10/350 μs），滿足IEC 61643-11標準要求。
   • 工頻續流遮斷能力：25 kA rms，配合續流抑制型火花間隙技術，確保熔絲選擇性動作，避免主回路斷電。

2. 低保護水平（Up）

   • 電壓保護水平≤1.5 kV（L-PE/N-PE），遠低于被保護設備的耐受電壓（通常為4 kV），有效降低過電壓風險。

3. 智能監控與安裝便捷性

   • 配備遙信端子（FM版本），支持常開/常閉觸點切換，可接入監控系統實時反饋工作狀態。
   • 紅綠雙色指示燈直觀顯示故障狀態，無需外部電源供電。

三、典型應用場景

1. 住宅與商業建筑

   • 直接安裝在配電箱進線端，保護家用電器、照明系統及弱電設備免受雷擊和電網波動影響。
   • 適用于TN-S系統，與終端設備能量協調（≤5米），無需額外增加下游SPD。

2. 工業設施與數據中心

   • 在400 V三相系統中提供一級保護，配合DEHNventil等二級SPD形成完整防護鏈。
   • 耐受暫態過電壓（TOV）440 V/5秒，適應電網波動。

3. 新能源與電動汽車充電設施

   • 參考DEHN為保時捷等車企提供的充電站防雷方案，其高能量吸收能力可保護充電樁及車輛電氣系統。

四、安裝與維護建議

1. 安裝規范

   • 需斷電操作，建議前端串聯熔斷器或空開。
   • 導軌式安裝（35 mm DIN標準），支持凱文連接方式，適配緊湊型配電盤。

2. 維護周期

   • 定期檢查指示燈狀態，紅色故障燈亮起時需立即更換模塊。
   • 每年進行一次雷電防護系統檢測，確保參數符合標準。

五、競爭優勢

• 技術領先性：采用續流抑制火花間隙技術，降低熔絲熔斷風險，延長設備壽命。
• 兼容性廣：可直接與DEHN其他系列SPD（如DEHNbloc）配合使用，形成多級防護網絡。
• 認證與質保：通過VDE、UL等國際認證，提供長期質保服務。

結語

DSH TNS 255 FM DEHN復合型電涌保護器憑借其高效防護性能、緊湊設計及智能化功能，成為現代電氣系統防雷保護的標桿產品。無論是新建項目還是既有設施改造，該方案均可為關鍵設備提供可靠的安全保障。

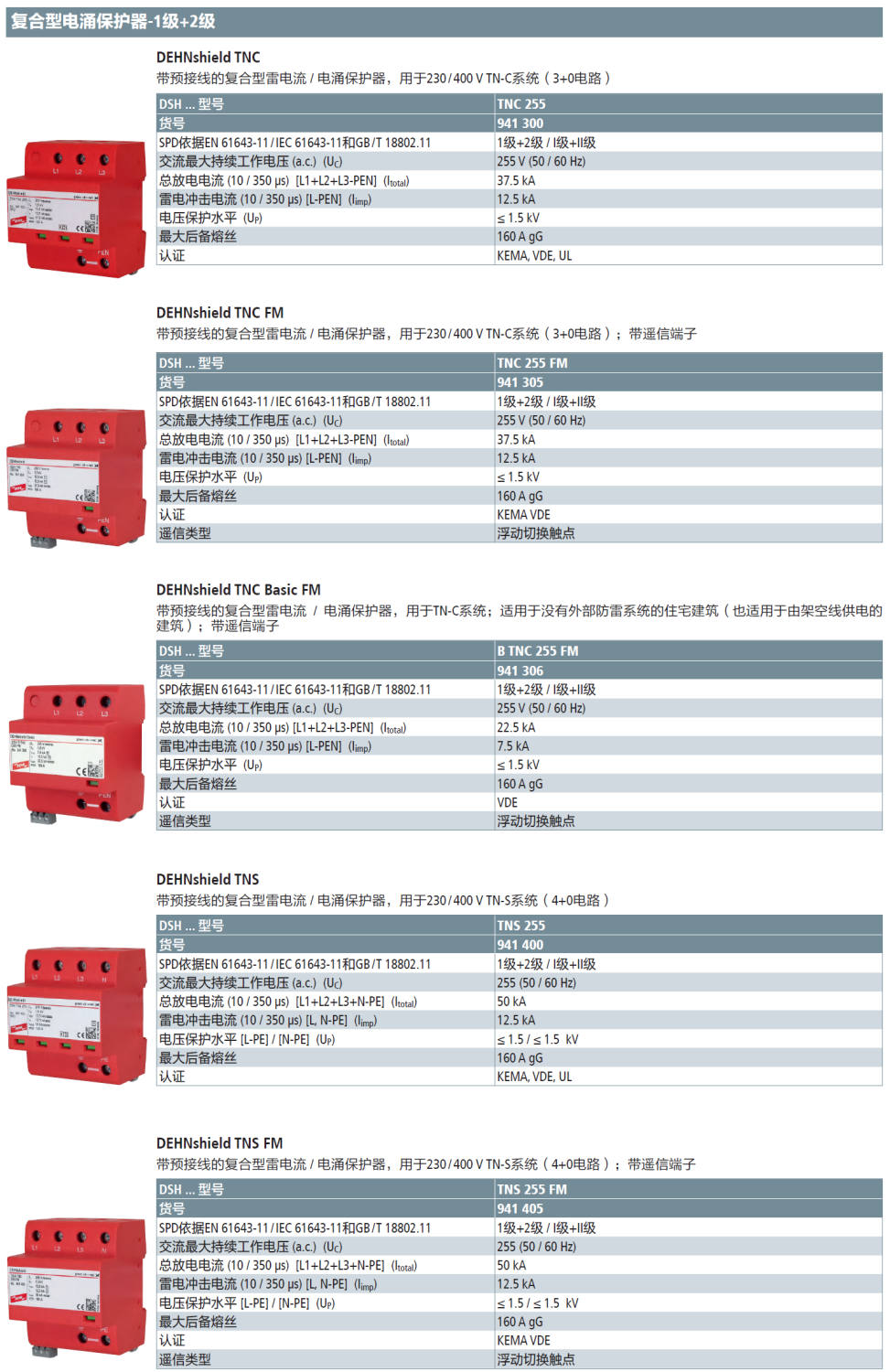

產品型號(貨號)：DSH TNC 255(941 300)，DSH TNC 255 FM(941 305)，DSH B TNC 255 FM(941 306)，DSH TNS 255(941 400)，DSH TNS 255 FM(941 405)
