一、產品概述

DSH TT 2P 255 FM是一款1級+2級復合型雷電流電涌保護器，專為230V單相TT和TN系統設計。其采用預接線設計，可直接安裝于配電柜內，節省空間且便于維護。外殼采用紅色熱塑性材料，通過UL 94 V-0阻燃認證，防護等級為IP20，適用于室內環境。

二、核心技術與性能參數

1. 復合型保護機制
   該產品結合火花間隙與限壓型元件，既具備開關型SPD的雷電能量泄放能力（如25kA 10/350μs雷電沖擊電流），又能通過氧化鋅壓敏電阻限制后續電涌的過電壓（標稱放電電流In達12.5/25kA，電壓保護水平UP≤1.5kV）。

2. 能量協調性
   支持與下游2級、3級SPD的能量協調，保護水平（Up）不超過被保護設備耐受電壓的80%。例如，在10米電纜長度下，仍能保持1.5kV的保護能力。

3. 續流抑制與熔絲保護
   具備工頻續流遮斷能力（Ifi=25kA@100ms），且當續流達到25kA時，32A gG熔絲不會誤跳閘，確保系統穩定性。

4. 智能監控
   FM型號配備遙信端子（浮動切換觸點），可實時反饋工作狀態（綠/紅指示燈），便于遠程監控與故障預警。

三、典型應用場景

• 住宅與小型建筑：適用于TT系統（如獨立接地）和TN系統（如接地系統），保護配電箱、通信設備、安防系統等終端設備。
• 工業環境：在電力線路較長（≤10米）或設備耐壓較低的場景中，通過串聯安裝或局部等電位連接增強防護效果。
• 新能源領域：適配光伏逆變器、儲能系統等場景，符合IEC 60364-5-53防雷標準。

四、安裝與選型建議

1. 安裝方式：支持35mm DIN導軌安裝，最小導線截面積1.5mm2（單股線），最大35mm2（多股線）。
2. 系統兼容性：
   • TT系統：采用“1+1”接法（三相電涌保護器+單相電涌保護器）。
   • TN系統：需與上級SPD（如DEHNventil）協調，確保總放電電流不超過下游設備耐受值。
3. 維護提示：定期檢查指示燈狀態，建議每5年進行一次能量耐受測試。

五、競爭優勢

• 緊湊高效：單模塊設計節省空間，適用于緊湊型配電柜。
• 高性價比：相比傳統多級保護方案，降低初期投入與后期維護成本。
• 全球認證：通過KEMA、VDE、UL等權威認證，適配國際項目需求。

總結
DSH TT 2P 255 FM DEHN復合型電涌保護器憑借其卓越的防護性能、靈活的安裝方式及智能化監控功能，為單相電氣系統提供了全面可靠的雷電與電涌防護解決方案。無論是住宅、商業建筑還是工業場景，該產品均可顯著提升電氣系統的安全性和穩定性。

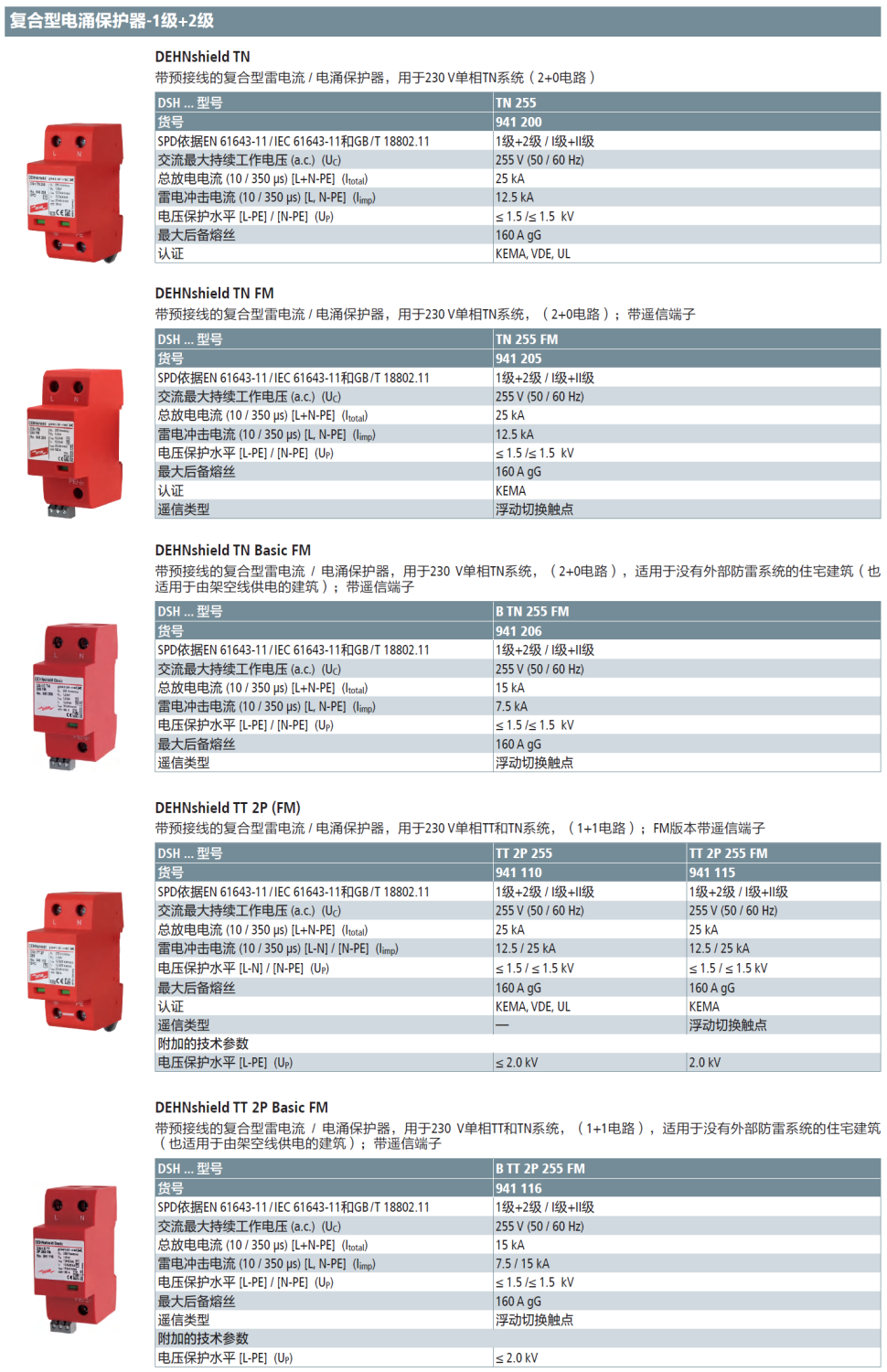

產品型號(貨號)：DSH TN 255(941 200)，DSH TN 255 FM(941 205)，DSH B TN 255 FM(941 206)，DSH TT 2P 255(941 110)，DSH TT 2P 255 FM(941 115)，DSH B TT 2P 255 FM(941 116)
