一、產品概述

DSH TT 255 FM是DEHNshield系列中的明星產品，專為TT與TN-S系統設計，采用復合型雷電流/電涌保護技術。其核心優勢在于同時應對雷電沖擊電流（10/350 μs）和工頻電涌（8/20 μs），并通過能量協調設計降低對后級設備的沖擊。該產品集成了火花間隙與氧化鋅壓敏電阻，兼具開關型與限壓型SPD的優點，實現高效泄放與電壓限制的雙重防護。

二、技術亮點

1. 超強雷電防護能力

   • 雷電沖擊電流（10/350 μs）放電能力達50 kA，可有效應對直接雷擊或開關過電壓。
   • 工頻續流遮斷能力達100 A，配合續流抑制技術，確保主回路熔絲不因續流而熔斷。

2. 低電壓保護水平

   • 電壓保護水平（Up）低至1.5 kV，遠低于設備耐受閾值，有效保護敏感電子設備。
   • 響應時間僅需100 ns，幾乎瞬時切斷異常電流。

3. 智能化與便捷安裝

   • FM版本配備遙信端子（浮動切換觸點），支持遠程監控SPD狀態，實時反饋故障信息。
   • 緊湊型設計可直接安裝在35mm DIN導軌上，無需額外熔斷器（主回路熔絲≤160A時）。

三、典型應用場景

1. 住宅建筑
   適用于配電盤主回路保護，尤其適合線路長度≤5米的終端設備直連場景，簡化布線并降低安裝成本。
2. 電動汽車充電設施
   與保時捷等車企合作，為充電樁提供雷電防護，符合IEC 60364-7-722等國際標準。
3. 工業配電系統
   在TT系統中作為第一級SPD，配合下游2級、3級SPD形成分級防護，確保系統耐受電壓≤設備額定值的80%。

四、安裝與維護建議

• 安裝規范：最小導線截面積1.5 mm2（單股線），最大35 mm2（多股線），確保線路電感影響可控。
• 狀態監測：通過綠色（正常）/紅色（故障）指示燈或遙信端子實時查看SPD健康狀態，及時更換失效模塊。
• 兼容性：可與DEHN Red/Line系列SPD能量協調，形成多級防護網絡。

五、行業認可與認證

DSH TT 255 FM通過KEMA、VDE等權威認證，符合IEC 61643-11等國際標準，廣泛應用于數據中心、通信基站及新能源領域。其模塊化設計和無電弧火花間隙技術，既保障了安全性，又提升了安裝維護效率。

總結
DSH TT 255 FM憑借高效防護、智能監控、兼容性強三大核心優勢，成為現代電氣系統中不可或缺的“安全衛士”。無論是應對雷電威脅還是日常電涌干擾，它都能為設備提供全方位的保護，助力用戶構建更可靠的電力環境。

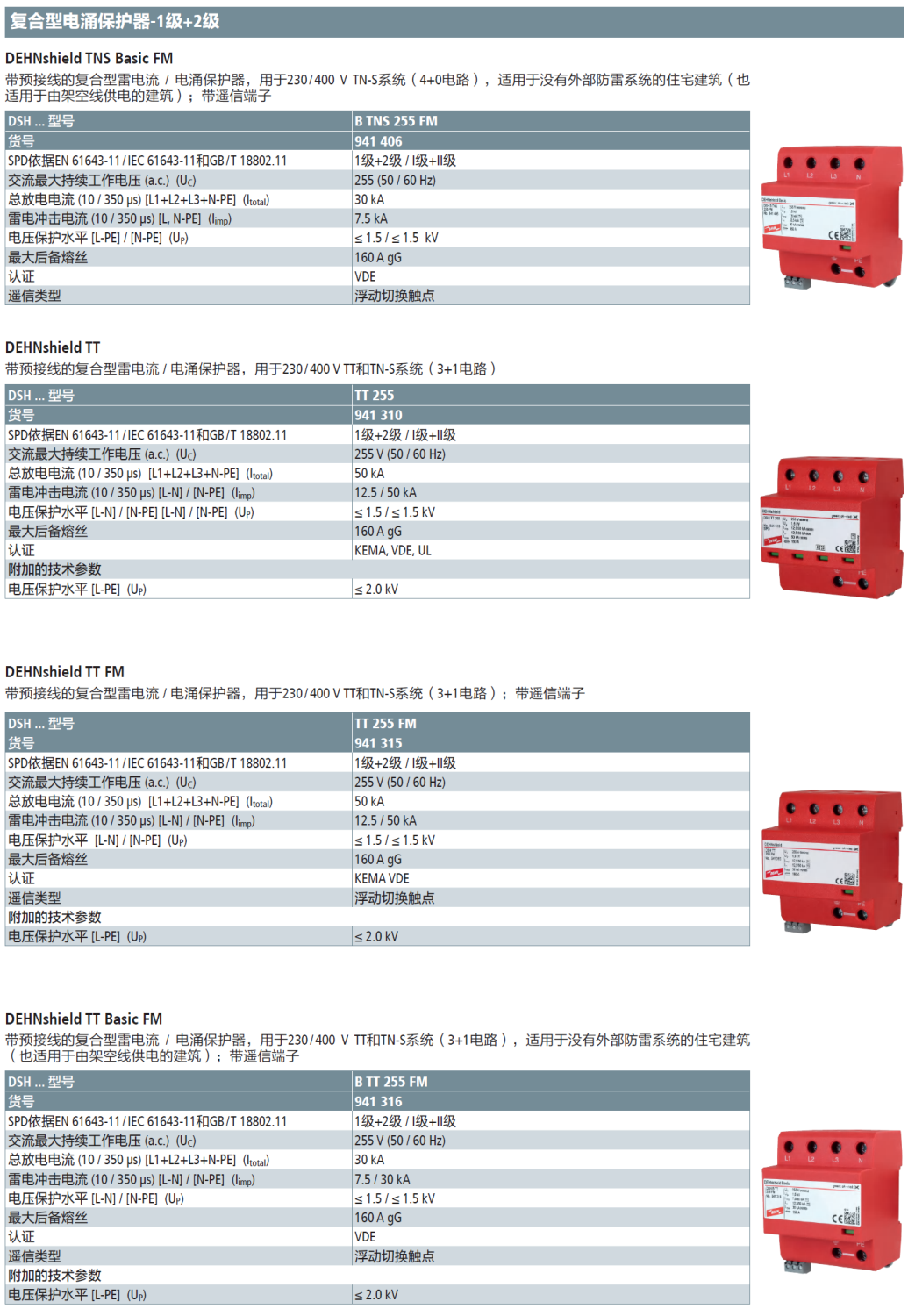

產品型號(貨號)：DSH B TNS 255 FM(941 406)，DSH TT 255(941 310)，DSH TT 255 FM(941 315)，DSH B TT 255 FM(941 316)
