產品概述

VSPC 2SL 12VDC R是魏德米勒（Weidmuller）推出的高性能數字信號電涌保護器模塊，專為工業自動化、測量控制系統及防爆區信號保護設計。該產品隸屬于VSPC系列，采用緊湊型模塊化設計，結合插拔式結構與多重安全認證，為低壓直流信號回路提供可靠的二級浪涌保護，有效抵御雷擊、電磁干擾等瞬態過電壓威脅。

核心技術參數

1. 電氣性能

   • 額定電壓：12VDC，最大持續工作電壓15VDC，電壓保護水平典型值≤200V。

   • 最大放電電流：10kA（8/20 μs脈沖波形，線-PE/線-線間），滿足IEC 61643-21標準C1/C2/C3/D1等級。

   • 額定電流：300mA，脈沖恢復時間≤20ms，確保快速響應與系統穩定性。

2. 環境適應性

   • 工作溫度范圍：-40℃至70℃，防護等級IP20，材料符合UL94 V-0阻燃標準，適用于惡劣工業環境。

3. 機械設計

   • 尺寸(含底座)：17.8mm×90mm×69mm（寬×高×深），重量僅41g，支持高密度安裝。

   • 插拔式模塊設計，配備紅綠雙色LED狀態指示（綠色正常，紅色故障需更換），支持熱插拔維護，減少停機時間。

產品特點與優勢

1. 多重安全認證

   • 通過ATEX EEx ia IIC T6防爆認證，適用于危險區域的信號保護；符合IEC 61643-21標準，確保保護效能與兼容性。

2. 模塊化與智能化

   • 可搭配VSPC基座使用，支持遙信功能，通過外接模塊實現遠程監控，便于集成到自動化系統中。

   • 內置過溫、過流保護機制，具備失效告警功能，提升系統可靠性。

3. 應用靈活性

   • 兼容浮空或接地回路，支持二進制信號、傳感器信號及防爆區設備保護，廣泛用于光伏系統、5G通信基站及工業控制網絡。

典型應用領域

1. 工業自動化：保護PLC、DCS系統中的24V控制信號，防止瞬態電壓導致設備誤動作或損壞。

2. 防爆區域：石油化工、煤礦等危險環境中傳感器與儀表的信號隔離與浪涌防護。

3. 新能源系統：光伏逆變器的直流側信號保護，解決直流偏置電壓問題。

安裝與維護建議

• 安裝要求：需配合VSPC專用基座，確保模塊與底座緊密連接；布線時需遵循“短、直、粗”原則，減少回路電感影響。

• 維護策略：定期通過手持式測試儀（如V-TEST）檢測模塊狀態，及時更換故障模塊；利用遙信功能實現遠程健康監測。

市場與供應

目前，VSPC 2SL 12VDC R可通過魏德米勒授權代理商（如長沙華保）采購，支持現貨供應與定制化服務。其高性價比與模塊化設計降低了維護成本，尤其適合需要高可靠性的工業場景。

結語

VSPC 2SL 12VDC R憑借其緊湊設計、高防護等級與智能化功能，成為數字信號浪涌保護的優選方案。

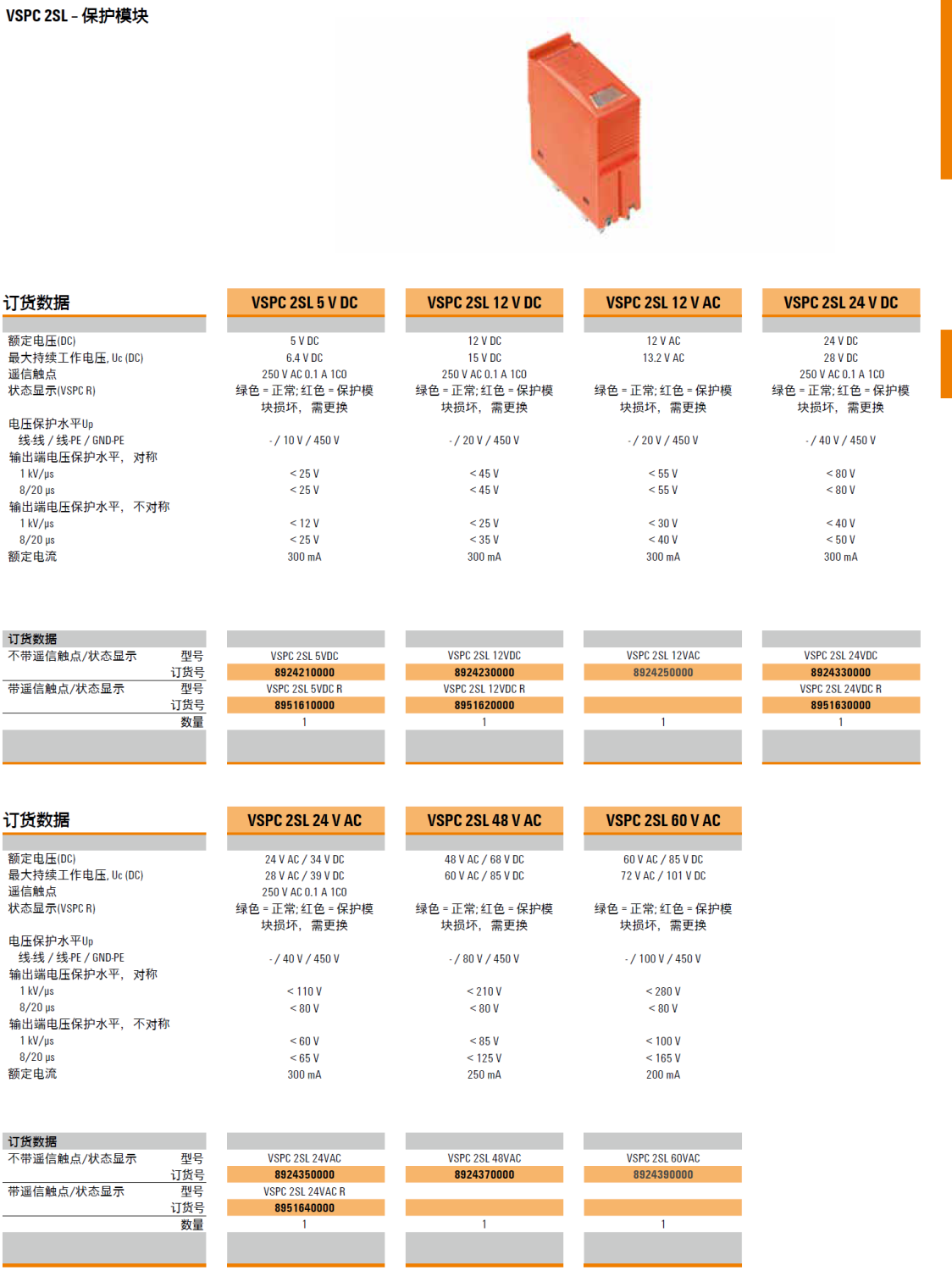

產品型號(貨號)：VSPC 2SL 5VDC(8924210000)，VSPC 2SL 5VDC R(8951610000)，VSPC 2SL 12VDC(8924230000)，VSPC 2SL 12VDC R(8951620000)，VSPC 2SL 12VAC(8924250000)，VSPC 2SL 24VDC(8924330000)，VSPC 2SL 24VDC R(8951630000)，VSPC 2SL 24VAC(8924350000)，VSPC 2SL 24VAC R(8951640000)，VSPC 2SL 48VAC(8924370000)，VSPC 2SL 60VAC(8924390000)
