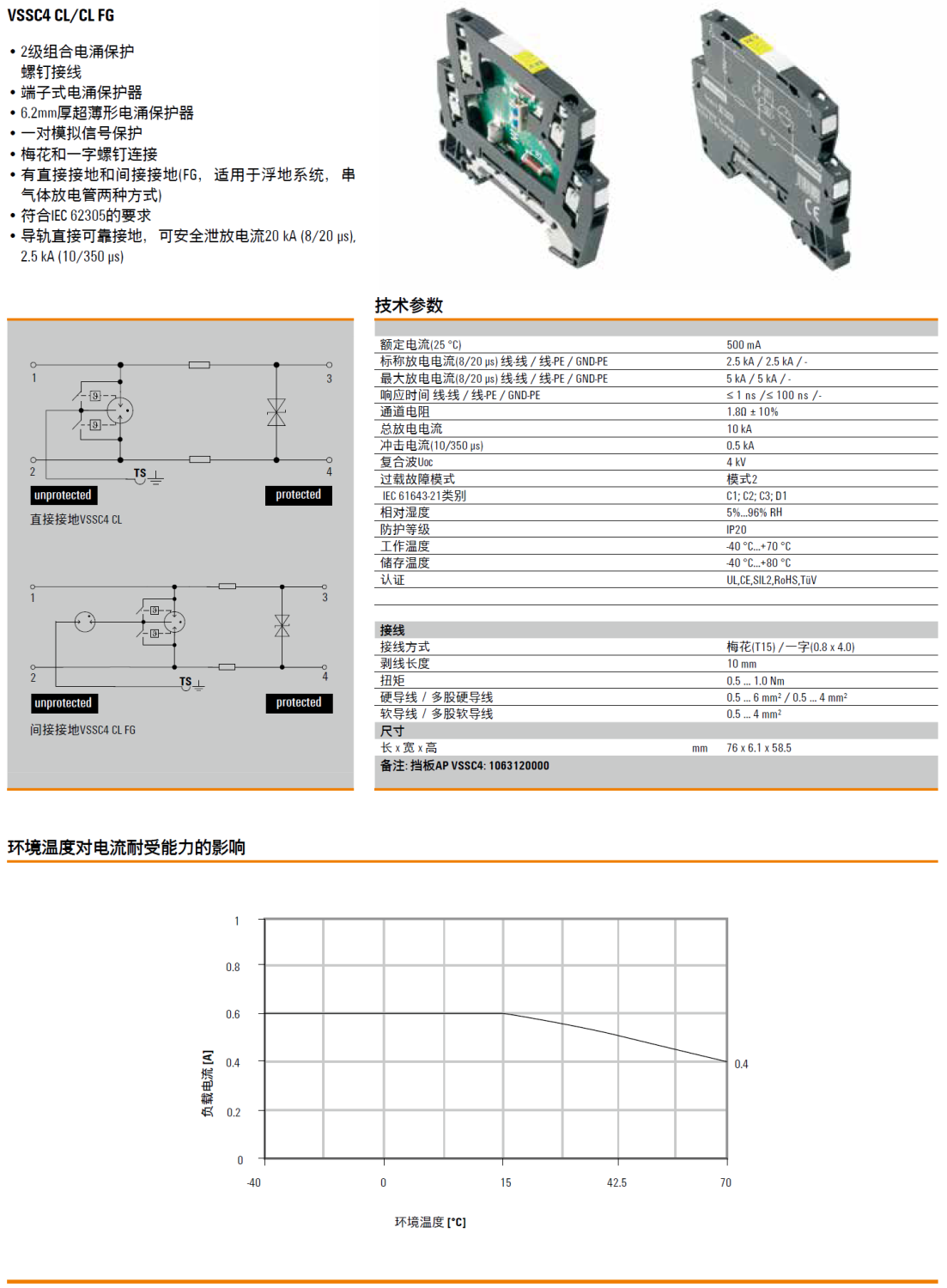

一、產品概述

魏德米勒VSSC4 CL FG 24VAC/DC 0.5A模擬信號電涌保護器（以下簡稱VSSC4）是專為工業自動化、光伏系統、軌道交通等場景設計的精密防護裝置，可有效抑制雷電或操作過電壓對敏感模擬信號線路的沖擊。該產品屬于魏德米勒VERITECTOR SSC系列，結合緊湊設計、高兼容性與國際認證標準，廣泛應用于需要高可靠信號傳輸?shù)念I域。

二、核心技術特點

1. 精準信號保護
   VSSC4專為模擬信號設計，支持0.05mm2至6mm2的接線范圍，適配多種信號線纜。其內置的多級保護電路可精準響應瞬態過電壓，確保信號傳輸?shù)姆€(wěn)定性和完整性。

2. 緊湊模塊化設計
   產品寬度僅6.2mm，節省電氣柜空間，適用于高密度安裝場景。支持DIN導軌快速安裝，且無需工具即可完成拆卸，提升維護效率。

3. 安全與兼容性

   • EMC優化：配套EMC套件（含屏蔽接頭、電纜扎帶），實現屏蔽層可靠接地，降低電磁干擾，符合工業環境嚴苛的EMC要求。
   • 認證標準：通過最新IEC 61643-21標準認證，適用于CLASS D1、C1和C2環境，并通過ATEX防爆認證，可在危險區域安全使用。

4. 可視化狀態監控
   配備三色狀態指示燈（綠色正常、黃色預警、紅色故障），支持遙信功能，便于遠程監控保護器狀態，降低維護成本。

三、典型應用場景

1. 光伏發電系統
   在光伏逆變器、追蹤控制系統中，VSSC4可為模擬量傳感器（如溫度、輻照度檢測）提供電涌保護，確保數據采集的準確性。其直流兼容性（24VDC）與高放電能力（最大20kA）滿足光伏匯流箱的防護需求。

2. 工業自動化控制
   適用于PLC模擬信號輸入/輸出端（如4-20mA、0-10V）、變頻器控制回路等，防止因電涌導致的設備誤動作或損壞。例如，在風電行業中對變槳控制系統信號的保護。

3. 軌道交通與能源管理
   在充電樁通訊模塊、交通信號控制系統中，VSSC4通過隔離干擾和抑制浪涌，保障信號傳輸?shù)膶崟r性與可靠性。

四、產品優勢總結

• 高適應性：支持寬電壓范圍（24V AC/DC），兼容多種信號類型，滿足復雜工業環境需求。
• 長壽命與免維護：采用壓敏電阻與氣體放電管組合技術，壽命周期內無需頻繁更換，降低運維成本。
• 全球化標準：符合IEC、UL等多國標準，適配TN-S、TT等電網類型，適用于全球項目部署。

五、選型與服務支持

用戶可通過魏德米勒官方渠道或授權代理商（如長沙華保防雷技術有限公司）獲取定制化服務，包括技術咨詢、快速交付及售后支持。針對特殊需求，魏德米勒還可提供集成化解決方案，如光伏電涌保護接線箱（PV BOX），將端子、保護模塊與連接器預裝配，簡化現場安裝。

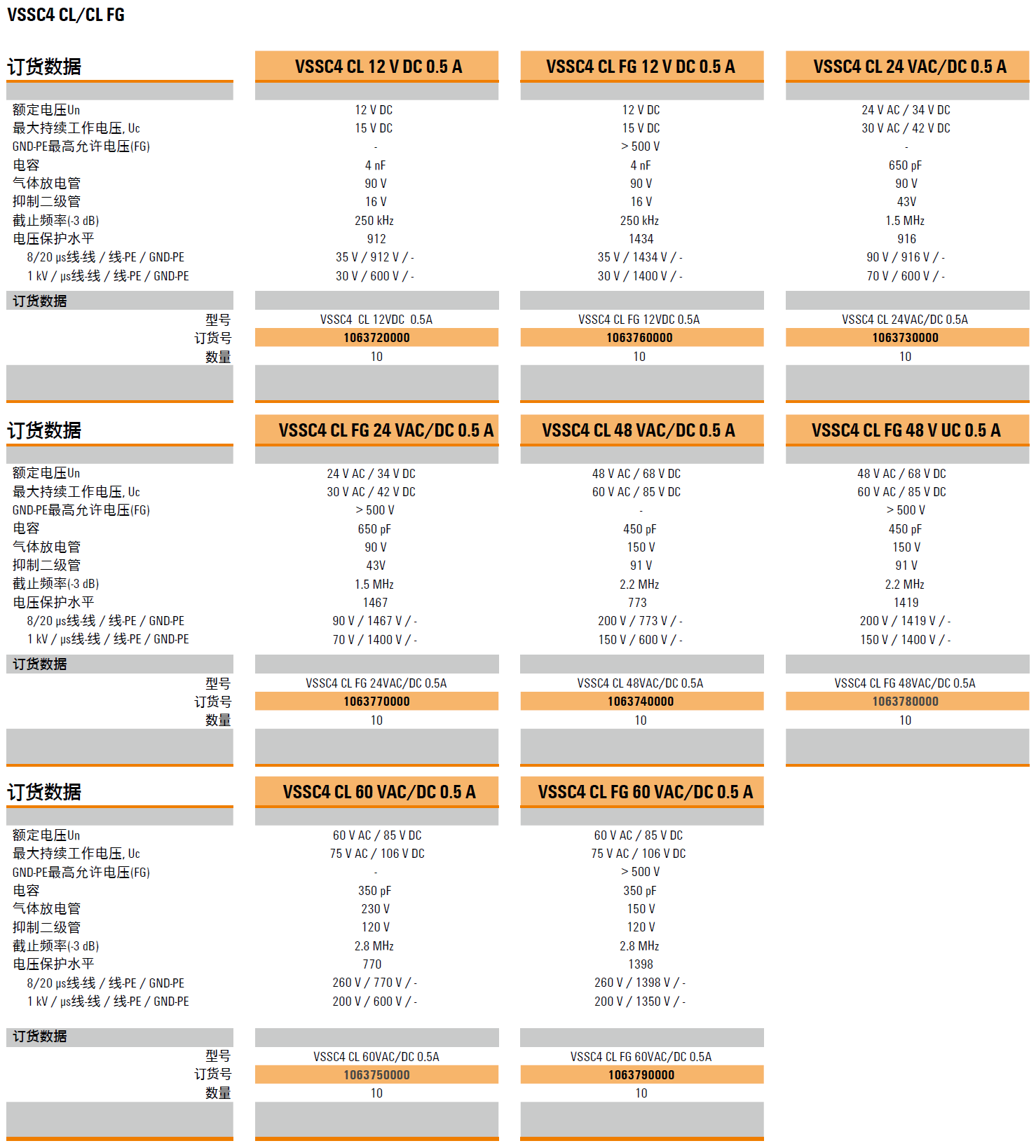

產品型號(貨號)：VSSC4 CL 12VDC 0.5A(1063720000)，VSSC4 CL FG 12VDC 0.5A(1063760000)，VSSC4 CL 24VAC/DC 0.5A(1063730000)，VSSC4 CL FG 24VAC/DC 0.5A(1063770000)，VSSC4 CL 48VAC/DC 0.5A(1063740000)，VSSC4 CL FG 48VAC/DC 0.5A(1063780000)，VSSC4 CL 60VAC/DC 0.5A(1063750000)，VSSC4 CL FG 60VAC/DC 0.5A(1063790000)，檔板 AP VSSC4(1063120000)
