一、產品概述

魏德米勒（Weidmüller）作為全球電氣聯接技術的領軍企業，推出的VERITECTOR SSC系列信號電涌保護器專為工業通信接口設計，其中VSSC6 RS485 DP型號針對RS485差分信號傳輸場景提供了高效的電涌防護能力。該產品結合了抗干擾、快速響應和多級防護設計，廣泛應用于工業自動化、智能樓宇、能源管理等領域的通信系統保護。

二、核心功能與技術特點

1. 多級防護與高兼容性

VSSC6 RS485 DP采用三級防護架構：

• 第一級：氣體放電管（GDT）泄放大能量雷擊電流，承受高達20kA（8/20μs波形）的浪涌沖擊；
• 第二級：熱敏電阻（PTC）限制電流分壓，確保后級電路安全；
• 第三級：瞬態抑制二極管（TVS）鉗位剩余電壓，將信號線電壓穩定在設備可承受范圍內。
  該設計兼容RS485、Profibus DP等多種差分信號協議，支持2/3/4線制通信，覆蓋12V至60V的寬電壓范圍，并通過顏色標簽（如藍色代表24V數字信號、紅色代表48V）實現快速識別。

2. 緊湊設計與便捷安裝

• 超薄機身：寬度僅6.2毫米，節省控制柜空間，適合高密度布線場景；
• 靈活接線：支持線徑0.05mm2至6mm2的導線，采用梅花螺絲刀固定，最大扭矩1.0Nm，確?？煽窟B接；
• EMC優化：標配屏蔽接頭和電纜扎帶，可將屏蔽層直接接入保護器，減少電磁干擾。

3. 智能監測與高可靠性

• 狀態指示：內置LED指示燈實時顯示工作狀態，支持遙信功能（干接點輸出），便于遠程監控；
• 安全認證：通過IEC61643-21標準（Class D1/C1/C2環境適用）及ATEX防爆認證，滿足石化、礦井等高危場景需求。

三、應用場景與優勢

1. 工業自動化系統

在PLC、DCS系統中，VSSC6 RS485 DP可保護傳感器、控制器之間的通信鏈路，避免因雷擊或操作過電壓導致的信號中斷或設備損壞。例如，在石油化工領域，其防爆特性確保了危險環境下的安全運行。

2. 智能樓宇與能源管理

針對樓宇自控（如Modbus RS485網絡）、光伏逆變器通信等場景，該保護器通過共模電感（120Ω/100MHz）和濾波電容（100pF）抑制共模噪聲，提升信號傳輸穩定性。

3. 軌道交通與電力監控

在列車控制系統或變電站中，其快速響應（納秒級）和多級泄放能力可有效抵御電力系統開關操作引起的瞬態過電壓，保障數據完整性和設備壽命。

四、安裝與接線指南

1. 布局原則：防護器件（如TVS管、放電管）需靠近接口安裝，遵循“先防護后濾波”規則，減少走線曲折；
2. 接地設計：接口地（PGND）與設備數字地（GND）通過1000pF電容耦合，降低共模干擾；
3. 接線示例：
   • 單端口保護：信號線直接接入“IN”與“OUT”端口，接地端連接低阻抗地線（≤10Ω）；
   • 屏蔽層處理：使用EMC套件將屏蔽層接至保護器接地端，避免形成天線效應。

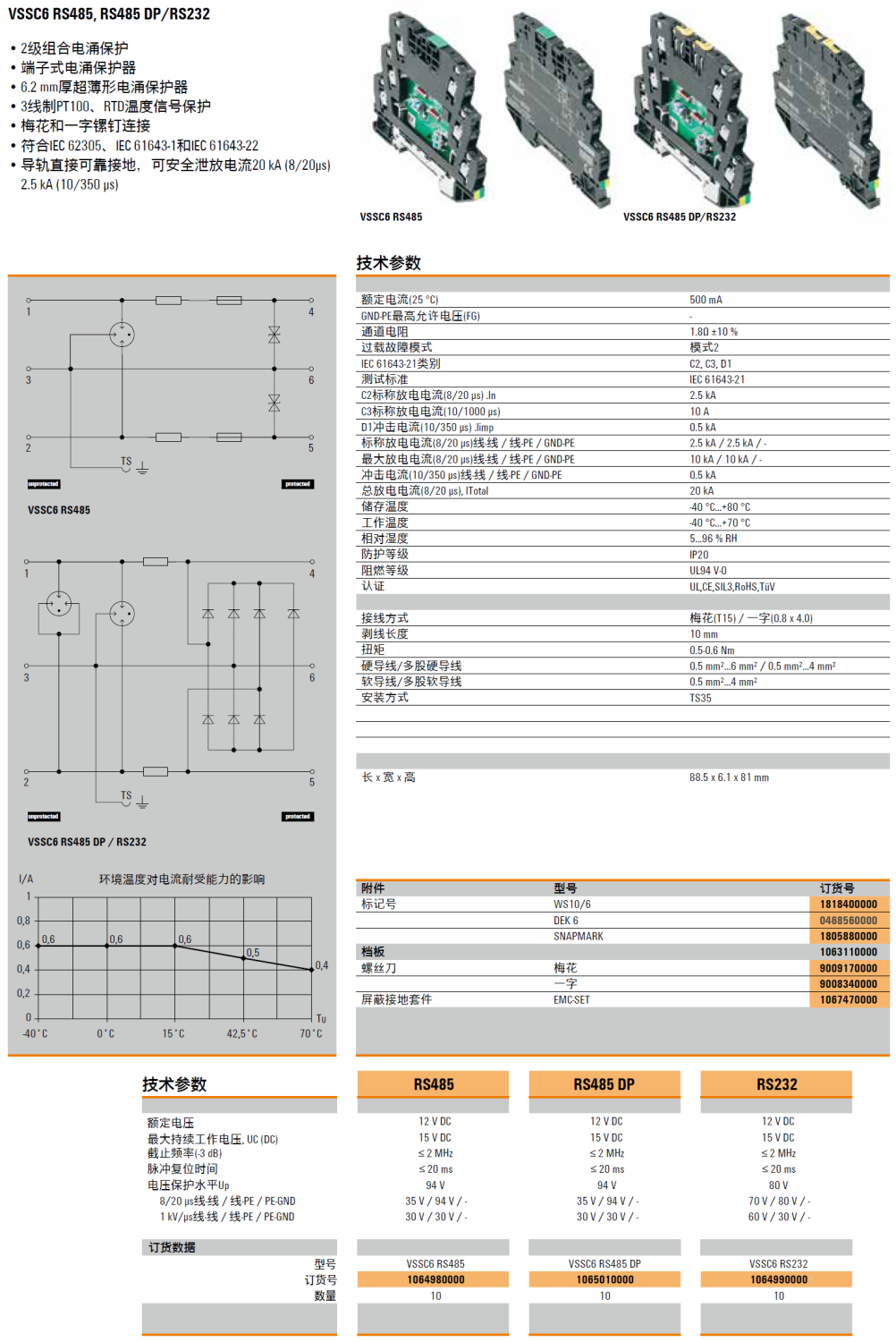

五、技術參數概覽

六、總結

魏德米勒VSSC6 RS485 DP信號電涌保護器憑借其高防護等級、緊湊設計和智能化監測功能，成為工業通信系統中不可或缺的防護組件。

產品型號(貨號)：VSSC6 RS485(1064980000)，VSSC6 RS485 DP(1065010000)，VSSC6 RS232(1064990000)，檔板(1063110000)，WS10/6(1818400000)，DEK 6(0468560000)，SNAPMARK(1805880000)，梅花螺絲刀(9009170000)，一字螺絲刀(9008340000)，EMC-SET(1067470000)
