一、核心功能與技術參數

PT-IQ-PTB-UT是一款專為工業環境設計的開關型遙信模塊，主要功能包括電涌保護、遠程信號監測及多階段故障報警。其額定電壓為20V DC，最大操作電壓30V DC，能夠承受160mA的峰值放電電流，有效保護后端設備免受瞬態過電壓損害。模塊采用IP20防護等級設計，外殼材料為阻燃PA 6.6，工作溫度范圍覆蓋-40°C至70°C，適用于嚴苛的工業現場環境。

二、創新設計與應用優勢

1. 模塊化安裝與擴展性
   該模塊支持DIN導軌安裝，可快速卡接至35mm標準導軌，支持多模塊并排部署。其分體式結構設計便于維護和擴展，同時提供螺釘連接接口，兼容柔性導線（0.2-2.5mm2）和硬導線（0.2-4mm2）。

2. 智能遙信與故障診斷
   內置2個常閉（N/C）觸點，支持遠程信號狀態監測。通過視覺指示燈和觸點信號變化，可實時反饋電源狀態及電涌保護動作情況，實現多階段故障報警功能，提升系統可維護性。

3. 高可靠性與兼容性
   模塊通過CSA、UL等多項國際認證，適用于水和污水處理、機械制造、化工、電力等工業場景。其低功耗設計（最大電流130mA@24V DC）可減少能源損耗，同時兼容菲尼克斯全系列自動化產品，便于集成到現有控制系統中。

三、典型應用場景

• 惡劣環境防護：在礦山、冶金等粉塵或潮濕環境中，模塊的IP20防護等級和寬溫特性可保障信號傳輸穩定性。
• 設備級保護：為PLC、傳感器等關鍵設備提供電涌防護，避免因雷擊或電網波動導致的生產中斷。
• 遠程監控系統：通過遙信觸點與上位機聯動，實現設備狀態的自動化監控與報警。

四、安裝與維護指南

安裝時需注意導線剝線長度（8mm）和緊固扭矩（0.5Nm），確保接觸可靠。建議定期檢查保險絲狀態及觸點磨損情況，備用保險絲規格為500mA（T）。模塊的緊湊尺寸（91.1×17.7×77.5mm）使其在空間受限的機柜中也能高效部署。

總結

菲尼克斯PT-IQ-PTB-UT遙信模塊憑借其高防護性、智能化設計和廣泛兼容性，成為工業自動化信號管理與電源保護的首選方案。

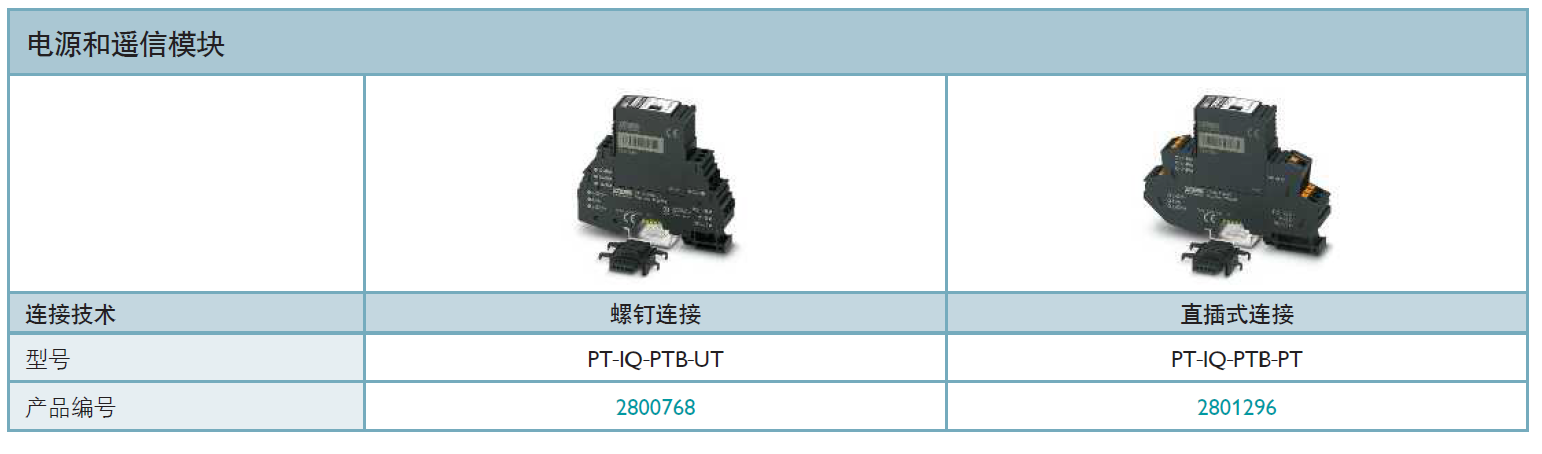

產品型號(貨號)：PT-IQ-PTB-UT(2800768)，PT-IQ-PTB-PT(2801296)
