一、產品概述

PT-IQ-4X1-24DC-PT 是菲尼克斯 PLUGTRAB IQ 系列中的一款電涌保護器，專為 24V DC 信號線路 設計，適用于四條帶公共參考電位的信號線保護。其核心功能是通過多級電涌抑制技術，防止瞬態過電壓對敏感電子設備造成損壞，尤其適用于安全完整性等級要求達 SIL 3 的關鍵電路。

二、核心技術參數

1. 電氣特性

   • 額定電壓：24V DC

   • 過電壓類別：III 級（適用于配電系統末端設備保護）

   • 放電容量：滿足高能量電涌沖擊需求，具體參數依 IEC 61643-21 標準設計。

2. 環境適應性

   • 工作溫度范圍：-40°C 至 +70°C

   • 存儲溫度：-40°C 至 +85°C

   • 防護等級：IP20（適用于干燥室內環境）。

3. 機械與連接特性

   • 安裝方式：DIN 導軌模塊化安裝，支持快速插拔

   • 導線兼容性：支持 0.2 mm2 至 4 mm2 的剛性或柔性導線，適配 AWG 24-12 線規。

三、智能監控與維護優勢

1. 多段狀態指示
   模塊內置多段 LED 指示燈，實時顯示電涌保護狀態（正常、預警、故障），便于運維人員快速診斷。

2. 遙信功能集成
   支持群組遙信接口，可將狀態信息傳輸至系統控制器，實現遠程監控與預防性維護。

3. 模塊化分體設計
   采用插頭與基座分離結構，維護時無需斷開線路，顯著降低停機時間。

四、典型應用場景

1. 工業自動化控制系統
   適用于 PLC、傳感器、執行器等 24V DC 信號線路的防雷保護，尤其適合化工、石油等高危行業。

2. 安全關鍵系統
   滿足 SIL 3 安全等級要求，可集成于安全繼電器、緊急停止電路等關鍵控制回路。

3. 通信與數據傳輸網絡
   保護 RS-485、CAN 總線等通信線路，避免電涌導致的信號干擾或設備損壞。

五、市場定位與采購信息

• 價格與供應：參考價約 1850-2980元/件（起訂量≥1），實際價格需根據合同協商確定。

• 原產地：德國進口，部分型號支持國產定制（如 PT 4X1-24DC-ST）。

• 供應商：長沙華保防雷技術有限公司授權經銷商提供技術支持與快速交付服務。

六、總結

菲尼克斯 PT-IQ-4X1-24DC-PT 信號防雷器通過智能化監控、高環境適應性與模塊化設計，為工業信號線路提供了全方位的電涌保護解決方案。其技術優勢不僅體現在硬件性能上，更通過遠程診斷與維護功能，助力用戶實現高效、安全的設備管理。

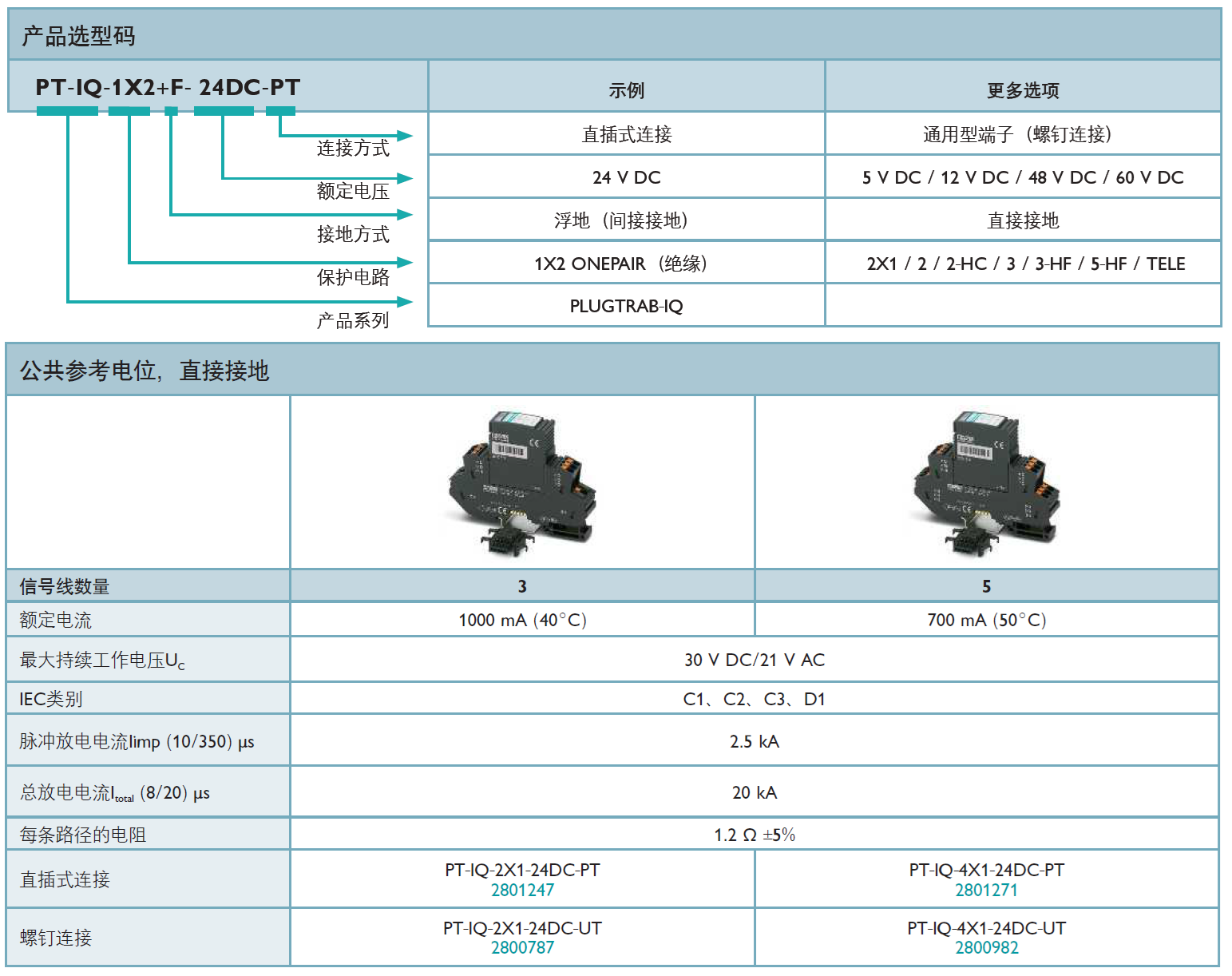

產品型號(貨號)：PT-IQ-4X1-24DC-PT(2801271)，PT-IQ-4X1-24DC-UT(2800982)，PT-IQ-2X1-24DC-PT(2801247)，PT-IQ-2X1-24DC-UT(2800787)
