一、產品概述

PT-IQ-2X2-EX-24DC-UT 是菲尼克斯（Phoenix Contact）推出的一款高性能電涌保護器，專為工業環境中兩個2線制浮地Ex-i信號電路設計，適用于爆炸危險區域（如化工、石油等）的防雷保護需求。該產品通過模塊化設計和多級保護機制，有效抑制瞬態過電壓和電涌電流，保障敏感電子設備的安全運行。其核心優勢包括三段式LED狀態監控、快速安裝的DIN導軌連接器以及高放電容量，尤其適合測量與控制系統（MCR）的應用場景。

二、核心技術參數

1. 電氣特性

   • 額定電壓：24 V DC，最大持續工作電壓30 V DC/21 V AC。

   • 額定放電電流：10 kA（8/20 μs脈沖，線芯-線芯/線芯-地），總放電電流20 kA。

   • 響應時間：線芯-線芯≤1 ns，線芯-地≤100 ns，確保快速抑制電涌。

   • 殘流與泄漏電流：殘流≤100 nA，有效工作電流≤5 μA，避免對信號回路產生干擾。

2. 機械與防護特性

   • 安裝方式：支持DIN導軌（NS35）快速安裝，模塊化設計便于維護。

   • 防護等級：IP20，適用于控制柜等室內環境。

   • 溫度范圍：-40°C至70°C（T4等級），適應嚴苛工業環境。

3. 認證與標準

   • 符合IECEx、ATEX、UL等國際防爆與安全認證，適用于潛在爆炸性環境（Ex ia IIC T6）。

三、應用領域

該防雷器廣泛應用于以下場景：

1. 化工與石化行業：保護現場總線系統（如FISCO概念）中的傳感器和執行器，滿足SIL 3安全等級要求。

2. 電力與能源系統：用于變電站、配電柜的通信與信號線路保護，防止雷擊或操作過電壓損壞設備。

3. 工業自動化：在PLC、DCS等控制系統中集成，保障I/O模塊和信號傳輸?shù)姆€(wěn)定性。

四、產品優勢

1. 智能化監控

   • 內置三段式LED狀態指示燈（綠-黃-紅），實時顯示防雷模塊的健康狀態，支持預防性維護。

   • 通過群組遙信功能，可將狀態信息集成至中央控制器，實現遠程監控。

2. 高可靠性與安全性

   • 采用兩件式分體設計，支持熱插拔更換，最大限度減少停機時間。

   • 高放電容量（C2/C3/D1類別），可承受10 kA脈沖電流，為MCR應用提供全面保護。

3. 安裝便捷性

   • DIN導軌連接器簡化接線流程，減少安裝錯誤，支持硬導線（0.2-4 mm2）和柔性導線的靈活接入。

五、安裝與維護建議

1. 安裝注意事項

   • 確保設備接地良好，等電位連接需符合IEC 62305標準。

   • 推薦使用350 mA備用保險絲，以匹配最大輸入電流。

2. 維護策略

   • 定期檢查L(zhǎng)ED指示燈狀態，若顯示紅色需及時更換模塊。

   • 在污染等級2以下環境中使用，避免灰塵或腐蝕性氣體影響性能。

六、結語

PT-IQ-2X2-EX-24DC-UT 菲尼克斯信號防雷器憑借其高響應速度、模塊化設計及多重安全認證，成為工業防雷領域的優選方案。無論是化工防爆環境還是自動化控制系統，其可靠性和易用性均能顯著提升設備運行的穩定性與安全性。

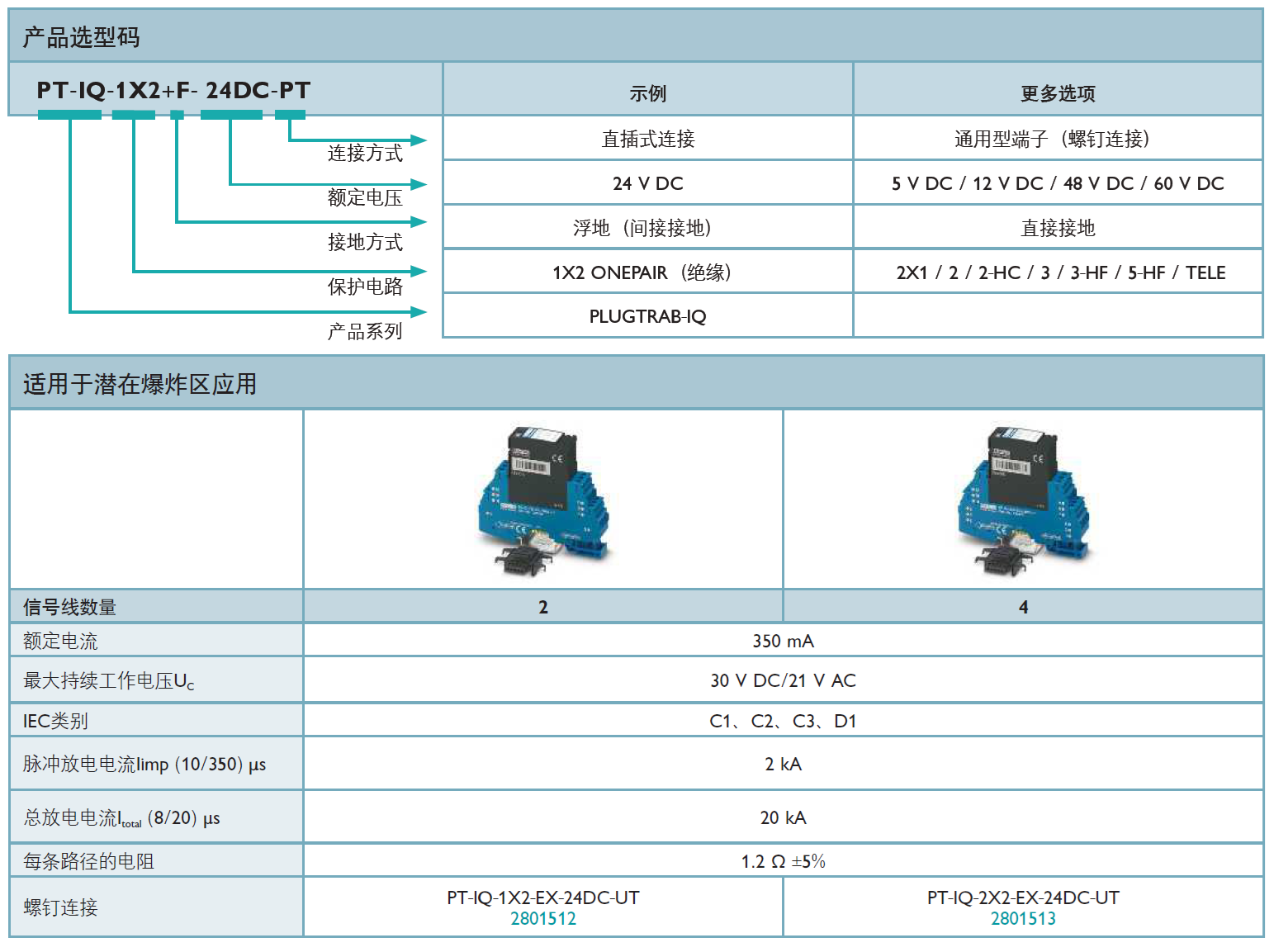

產品型號(貨號)：PT-IQ-1X2-EX-24DC-UT(2801512)，PT-IQ-2X2-EX-24DC-UT(2801513)
