視頻監控系統防雷設計：  包含前端攝像機、傳輸線路（同軸電纜/光纖）、終端控制設備及供電系統。防護重點：直擊雷、感應雷、雷電波侵入對設備造成的損壞。

一、設計前的準備工作

1.1風險評估：

分析監控系統的組成（前端設備、傳輸線路、終端設備），識別易受雷擊的部位（如室外攝像機、架空線纜、終端機房）。

評估雷暴活動強度（參考當?shù)貧庀髷?shù)據），確定防雷等級（如第一等級適用于高風險區域，需更嚴格的防護）。

1.2現場勘查：

測量土壤電阻率（影響接地電阻），若土壤電阻率高（如高山巖石地區），需提前規劃接地裝置的增加方案（如電解地極、接地模塊）。

確認周邊環境（如是否有高大建筑物、樹木，是否靠近高壓線路），避免線纜與直擊雷防護裝置平行捆扎（需預留安全距離）。

二、核心防雷設計要點

視頻監控系統的防雷設計需覆蓋前端設備、傳輸線路、終端設備三大環節，同時兼顧直擊雷防護、感應雷防護、地電位反擊防護。

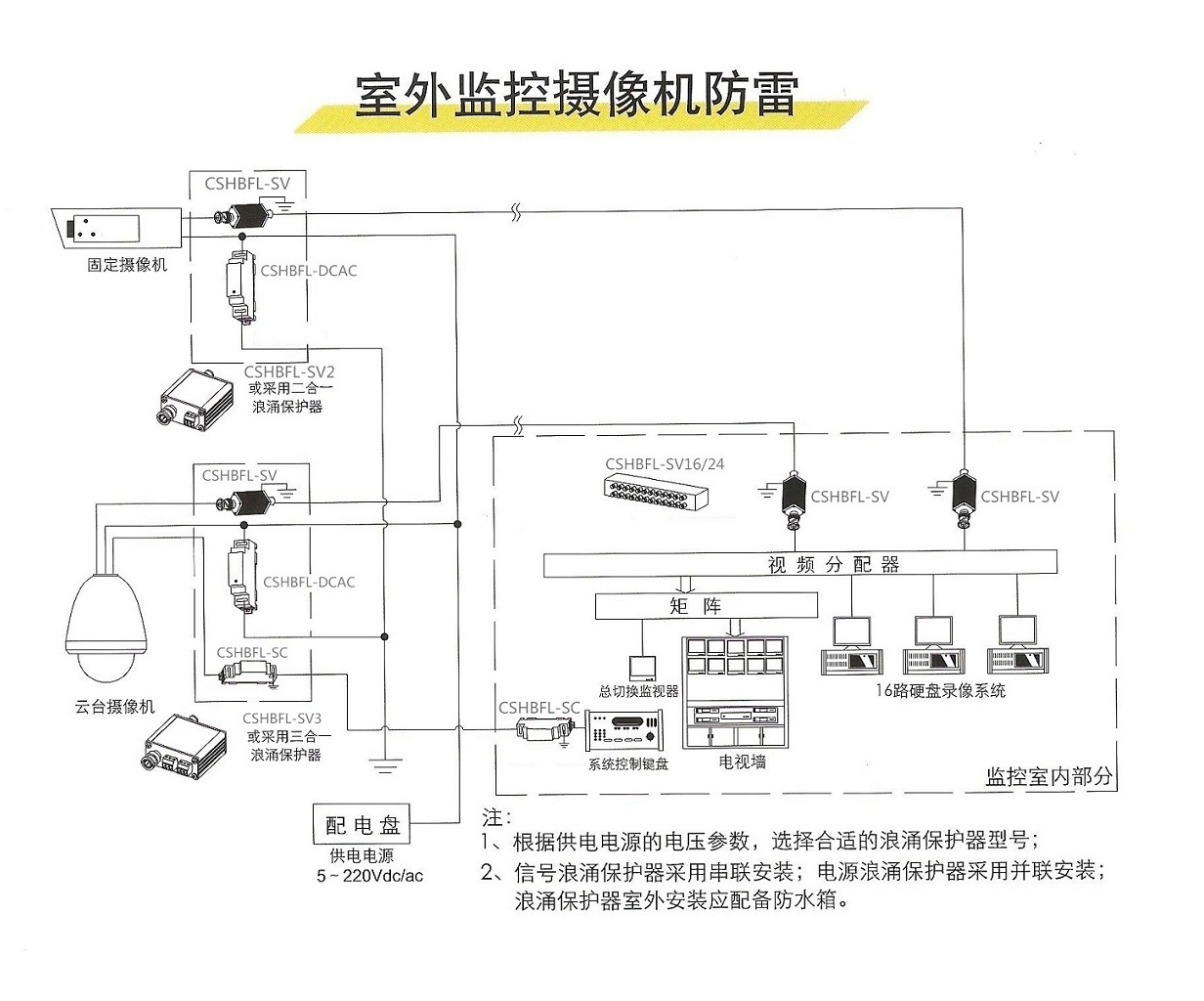

2.1前端設備防雷設計

前端設備（如攝像機、云臺、設備箱）是雷擊的高風險部位，需重點防護：

2.1.1直擊雷防護：

室外攝像機應置于接閃器（避雷針）的有效保護范圍內（保護角≤45°）。若攝像機獨立架設，避雷針需距攝像機3-4米；若安裝在立桿上，避雷針可與立桿一次成型（采用不小于φ25㎜的圓鋼）。

設備箱（含電源、信號、控制線路）應安裝在立桿距地面2.5米處，箱內安裝三合一防雷器（電源、信號、控制線路共防），防雷器的接地端子通過直徑≥16mm2的軟質銅絞線連接至接地裝置。

2.1.2感應雷防護：

電源線路：在攝像機電源入口處安裝電源SPD（浪涌保護器），若直流電源傳輸距離＞15米，攝像機端需串接低壓直流SPD。

信號線路：視頻線、控制線等信號線路兩端需安裝信號SPD（如視頻信號SPD、控制信號SPD），SPD的選型需匹配信號的傳輸速率、電平及雷電通量。

線纜屏蔽：室外線纜優先采用帶金屬屏蔽層的電纜（如SYV75-5+RVV2×1.0），屏蔽層首尾電氣貫通并連接至接地裝置；若無法使用屏蔽電纜，線纜需全線穿金屬管（如鍍鋅鋼管），金屬管首尾連通并接地。

2.1.3接地設計：

前端設備（攝像機、設備箱、立桿）需采用共用接地系統，接地電阻≤10Ω（高山巖石地區≤20Ω）。

接地裝置的安裝：立桿基礎下預埋Ф50毫米鋼管或50×50×5mm角鋼（熱鍍鋅處理），與基礎鋼筋焊接；若土壤電阻率高，需增加電解地極、接地模塊或減阻劑降低電阻。

2.2傳輸線路防雷設計

傳輸線路（電源線、信號線、控制線）是雷電波侵入的主要通道，需采取以下措施：

2.2.1線纜敷設：

優先采用埋地敷設（埋地長度≥15米），避免架空敷設；若需架空，需采用鋼筋混凝土桿+鐵橫擔，并使用金屬鎧裝電纜或護套電纜穿鋼管。

線纜由室外引入室內時，需在入戶15米處改為埋地敷設，并在轉換處安裝D1型SPD（第一等級防雷系統）。

2.2.2感應雷防護：

金屬線纜：屏蔽層兩端連接至前端和終端的接地裝置；若線纜穿過LPZ0A區（直擊雷非防護區），需全線埋地。

光纜：光纜的金屬外護層或加強芯需電氣貫通，末端通過SPD連接至等電位連接帶；室外光纜需在入戶15米處埋地，強雷暴區域需在光纜上方敷設屏蔽線（如鍍鋅鋼絞線）。

2.2.3無線傳輸設備：

架空天線需置于LPZ0B區（直擊雷防護區），若架設在LPZ0A區，需設置防直擊雷裝置（如避雷針）。

室外饋線需穿金屬管并電氣貫通，兩端連接至等電位連接帶；收/發設備的射頻端口需安裝電信/信號SPD。

2.3終端設備防雷設計

終端設備（如監控中心機房、服務器、顯示器）是系統的核心，需防止雷電波侵入及地電位反擊：

2.3.1直擊雷防護：

監控中心所在建筑物需符合《建筑物防雷設計規范》（GB 50057-2010）的要求，設置避雷針、避雷帶或避雷網。

2.3.2感應雷防護：

電源系統：采用三級SPD分級保護：

第一級：安裝在建筑物總配電房，標稱放電電流≥60KA（8/20μs）；

第二級：安裝在監控機房樓層配電箱，標稱放電電流≥20KA；

第三級：安裝在重要設備（如服務器、硬盤錄像機）前端，標稱放電電流≥5KA。

信號線路：監控中心的信號線路（如視頻線、網絡線）兩端安裝信號SPD，SPD的接地端連接至環形等電位連接帶。

2.3.3等電位連接與接地

監控中心的所有金屬部件（如設備外殼、機架、金屬管槽、屏蔽線纜外層）需等電位聯結，連接至總等電位連接帶（與建筑物基礎鋼筋相連）。

進入建筑物的金屬管線（如電源線、信號線、光纜）需從同一位置進入，并連接至等電位連接帶；若從不同位置進入，需分別連接至不同位置的等電位連接帶，并將這些連接帶連通。

終端設備的工作接地需與建筑物的防雷接地、保護接地共用接地系統，接地電阻≤4Ω（按50Hz電氣系統人身安全要求確定）。

三、施工與驗收注意事項

3.1材料要求：

接地裝置需采用熱鍍鋅鋼材（如角鋼、圓鋼、扁鋼），防止銹蝕；SPD需選用國產名牌產品（符合GB/T 18802標準），并檢查其型號、參數是否匹配。

3.2施工規范：

線纜屏蔽層、金屬管的連接需牢固可靠，避免虛焊、松動；SPD的接地線需短直（長度≤0.5米），線徑符合要求（如電源SPD接地線≥4mm2，信號SPD接地線≥2.5mm2）。

設備箱、接地裝置的安裝需防水、防塵（如設備箱采用密封條，接地裝置埋深≥0.8米）。

3.3驗收檢測：

接地電阻測試：使用接地電阻測試儀測量前端、終端的接地電阻，確保符合要求（≤10Ω或≤4Ω）。

SPD性能檢測：核查SPD的標稱放電電流、最大持續運行電壓、限制電壓是否符合設計要求，使用混合波發生器檢測可插拔SPD的限制電壓符合性。

等電位連接檢測：使用毫歐表測量等電位連接帶的電氣連通可靠性（電阻≤0.03Ω）。

四、常見問題與解決措施

4.1地電位反擊：

原因：接地電阻過高或等電位連接不良，導致雷電波侵入時產生高電位差。

解決：降低接地電阻（如增加電解地極），完善等電位連接（如將所有金屬部件連接至同一等電位帶）。

4.2 SPD失效：

原因：SPD老化、過電壓沖擊或選型不當。

解決：定期更換SPD（建議每2-3年更換一次），選用匹配的SPD（如電源SPD選電壓保護水平≤1.5kV）。

4.3線纜屏蔽不良：

原因：屏蔽層未貫通或接地不良。

解決：確保屏蔽層首尾連接，接地電阻符合要求（≤10Ω）

五、規范與標準依據

《建筑物防雷設計規范》（GB 50057-2010）；

《氣象行業標準》（QX/T ）；

《安全防范工程技術標準》（GB 50348-2018）；

《電子信息系統機房設計規范》（GB 50174-2017）。

通過以上設計，可有效防止直擊雷、感應雷、地電位反擊對視頻監控系統的損害，確保系統穩定運行。施工過程中需嚴格按照規范執行，驗收時需進行全面檢測，確保各項指標符合要求。
