背景音樂及緊急廣播系統防雷設計：  包括功率放大器、室外音柱、緊急廣播切換模塊、揚聲器網絡等設備。在音頻信號輸入/輸出端口（如RCA、XLR接口）加裝信號防雷器，匹配阻抗（75Ω或平衡式），插入損耗≤0.5dB。屏蔽線纜兩端接地，避免感應雷侵入。

一、系統概述

背景音樂（BGM）系統與緊急廣播系統通常共用硬件設備（如功放、揚聲器網絡），但緊急廣播需具備優先級切換和高可靠性特性。防雷設計需兼顧日常廣播的穩定性與緊急情況下的安全性。

二、外部防雷設計

2.1接閃與引下線

在室外廣播音柱、室外音箱支架等易受雷擊部位安裝避雷針，保護角≤30°，確保設備處于保護范圍內。

避雷針接地引下線單獨敷設，接地電阻≤4Ω（與主接地網連接時≤1Ω）。

2.2天饋線防護

若系統含無線調頻（FM）發射設備，其天饋線需加裝同軸避雷器，并確保天線桿塔接地良好。

三、內部防雷設計

3.1等電位連接與接地系統

接地電阻要求：機房及關鍵設備區域接地電阻≤1Ω，采用聯合接地體（鍍鋅扁鋼≥50×5mm，垂直接地極間距≥5m）。

等電位聯結：

機房內設置等電位連接排，將設備外殼、PE線、防雷器接地端通過截面積≥16mm2銅芯線連接。

鋪設網格狀均壓帶（間距≤5m×5m），消除電位差。

3.2電源系統防護

分級浪涌保護：

總配電箱：安裝Ⅰ級SPD（通流容量≥80kA，響應時間≤1ns）。

分配電箱：安裝Ⅱ級SPD（通流容量≥40kA）。

設備前端：安裝Ⅲ級SPD（通流容量≥10kA，響應時間≤25ns），并配置退耦器防止干擾。

電源隔離與濾波：

重要設備（如緊急廣播主機）配置UPS不間斷電源，避免市電波動影響。

采用電源濾波器抑制諧波干擾。

3.3信號線路防護

接口防護：

在音頻信號輸入/輸出端口（如RCA、XLR接口）加裝信號防雷器，匹配阻抗（75Ω或平衡式），插入損耗≤0.5dB。

屏蔽線纜兩端接地，避免感應雷侵入。

光纜防護：

若系統含光纖傳輸，需對光纜金屬加強芯、護套進行接地處理，避免雷電感應。

3.4緊急廣播優先級控制切換模塊設計：

設置緊急廣播優先切換器，火災時自動切斷背景音樂，優先播放預錄應急語音。

切換模塊內置防雷電路，防止切換過程中引入過電壓。

四、設備與線路防護

4.1關鍵設備防護

功率放大器、調音臺等核心設備需安裝在防靜電機柜內，機柜接地良好。

揚聲器網絡采用封閉式金屬線槽敷設，避免線路裸露。

4.2線路敷設規范

信號線與電源線分開布線，間距≥0.3m，避免平行敷設產生耦合干擾。

室外廣播線路穿管埋地敷設，管材采用鍍鋅鋼管，接頭處密封防水。

五、特殊場景防護

5.1戶外揚聲器防雷

戶外音柱外殼接地，接地線與避雷帶連接，間距≤10m。

高桿揚聲器需單獨設置避雷針，高度超過30m時需做防側擊雷措施。

5.2雷電多發區強化設計

增加SPD數量或提升通流容量（如Ⅱ級SPD通流容量≥60kA）。

采用限壓型SPD（如壓敏電阻）與開關型SPD（如氣體放電管）串聯組合，擴大保護范圍。

六、維護與檢測

6.1定期檢測項目

每年檢測接地電阻，確保≤1Ω。

檢查SPD狀態指示窗顏色變化，發現劣化及時更換。

測試備用電源（UPS）持續供電時間≥30分鐘。

6.2記錄與報告

建立防雷設備臺賬，記錄每次檢測時間、參數及維護情況。

第三方檢測機構出具年度防雷檢測報告。

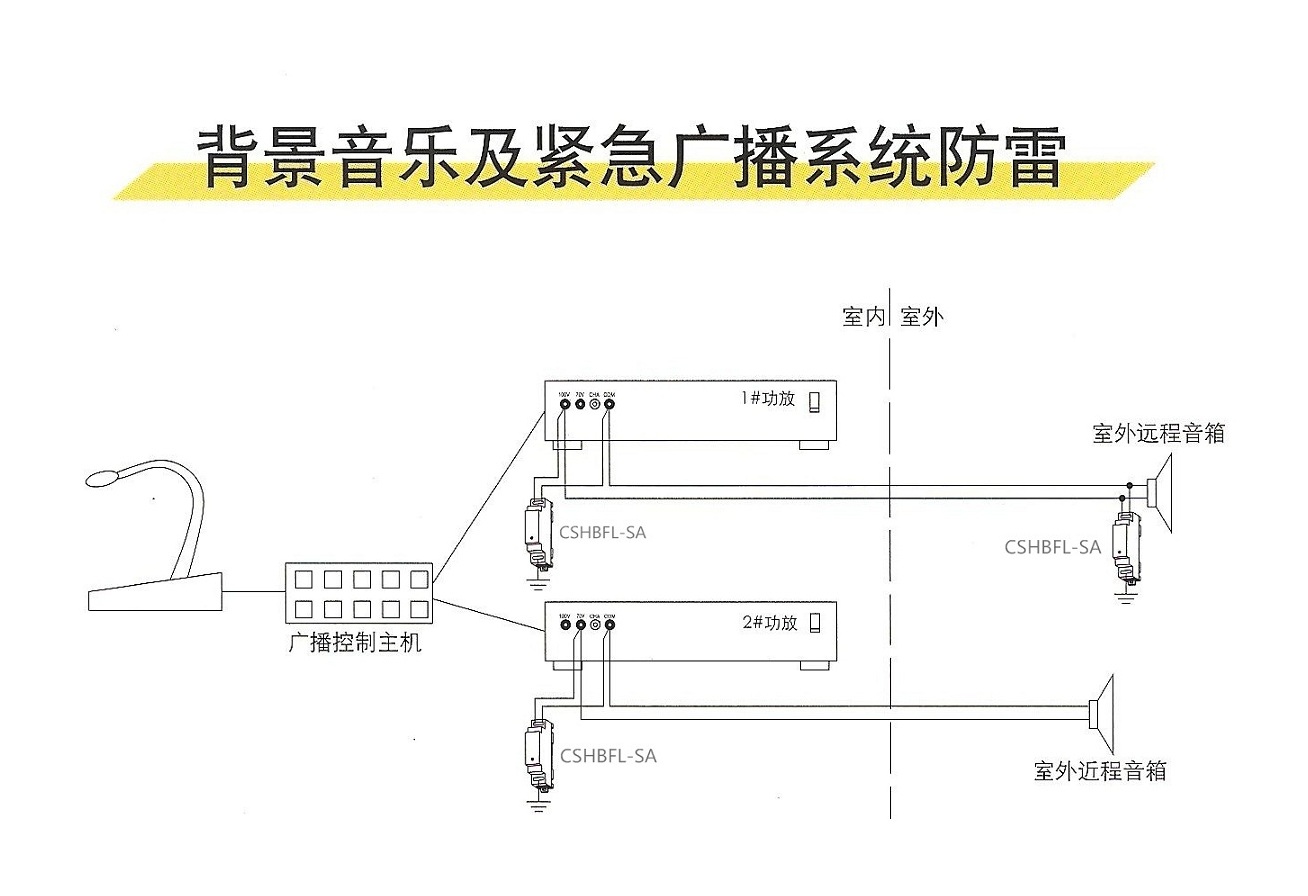

七、典型配置示例

八、設計依據

7.1國家標準：

GB 50057-2010《建筑物防雷設計規范》

GB 50343-2012《建筑物電子信息系統防雷技術規范》

7.2行業標準：

GB/T 16895.15-2002《建筑物電氣裝置 第5-54部分：信息技術裝置的接地配置和等電位聯結》

GB/T 18802.22-2019《低壓電涌保護器 第22部分：電信和信號網絡的電涌保護器（SPD）》
