一、產品概述

魏德米勒（Weidmueller）VPU AC II 3+1 R 300/50 Y電涌保護器屬于VPU AC系列，是專為交流電應用設計的II級浪涌保護裝置。該產品融合了高放電能力與智能化功能，可有效防護瞬態過壓和雷擊浪涌對電源系統的損害，廣泛應用于工業能源分配、電力設備保護等領域。

二、核心功能與技術優勢

1. 高浪涌電流承載能力
   該保護器支持最大持續工作電壓300V AC，最大放電電流達50kA（8/20μs），能快速響應浪涌沖擊（響應時間≤25ns），顯著降低電壓保護水平至1.75kV（典型值），確保后端設備安全。

2. 集成化智能監測功能

   • 視覺狀態顯示器：通過三色指示燈（綠色正常/紅色故障）實時顯示工作狀態，便于運維人員快速判斷設備健康狀況。

   • 遠程警報觸點：配備250V 1A信號觸點（PUSH IN），支持遠程報警系統集成，提升管理效率。

3. 靈活適配與安裝便捷
   采用模塊化插拔設計，支持回路數3+1配置，適用于TN-C、TN-S等低電壓網絡。其緊湊結構（安裝寬度僅72mm）和導軌安裝方式（TS 35標準）大幅節省空間與部署成本。

4. 環境適應性
   工作溫度范圍覆蓋-40°C至85°C，濕度適應5%~95% RH，防護等級IP20，滿足高海拔（≤4000m）及惡劣工業環境需求，無需額外降額評估。

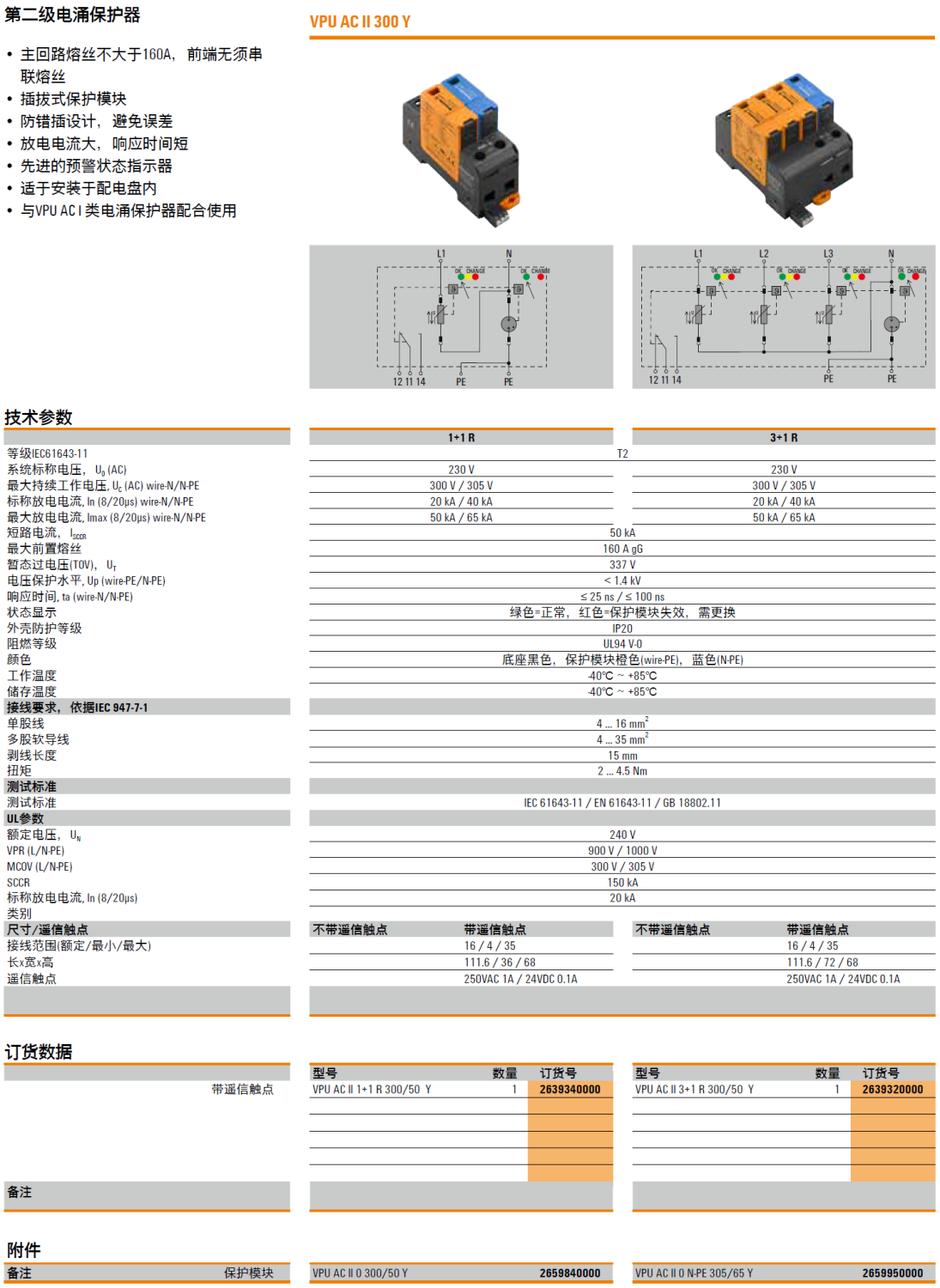

三、技術參數概覽

四、典型應用場景

1. 工業電源系統：為配電柜、生產線設備提供過壓保護，降低雷擊或電網波動導致的停機風險。

2. 可再生能源設施：適配光伏系統直流側與交流側防護，支持1500V高壓場景，提升能源傳輸效率。

3. 建筑電氣網絡：保護樓宇自動化系統、電梯控制等關鍵負載，確保長期穩定運行。

五、安裝與維護建議

• 安裝注意事項：需確保接地可靠，并聯接入電路，并遵循IEC/EN 61643-11標準。

• 維護便捷性：插拔式模塊設計支持快速更換，無需工具操作，減少維護停機時間。

• 定期檢查：建議雷雨季節前后檢查狀態指示燈，及時更換故障模塊。

六、總結

魏德米勒VPU AC II 3+1 R 300/50 Y電涌保護器憑借其高防護性能、智能化監測及環境適應性，成為工業與能源領域的關鍵防護組件。

產品型號(貨號)：VPU AC II 1+1 R 300/50 Y(2639340000)，VPU AC II 0 300/50 Y(2659840000)，VPU AC II 3+1 R 300/50 Y(2639320000)，VPU AC II 0 N-PE 305/65 Y(2659950000)
