產品概述

VPU AC II 1 N-PE 305/65 是魏德米勒（Weidmuller）推出的一款專為電源系統設計的N-PE型電涌保護器（SPD）。該產品隸屬于VPU系列，適用于單相低電壓網絡的過壓防護，尤其針對雷擊和瞬態過電壓提供高效保護。其設計符合EN 61643-11標準，滿足T1和T2等級要求，廣泛應用于工業能源分配、電力系統及設備終端防護領域。

技術參數與核心性能

1. 電氣特性

   • 額定電壓：230V AC，最大持續工作電壓（N-PE）為305V，暫態過電壓（TOV）支持1200V，確保在極端電壓波動下的穩定性。

   • 抗浪涌能力：最大放電電流達65kA（8/20 μs），雷擊浪涌電流抗性為35kA（10/350 μs，L-PE），顯著降低設備因雷擊或電力沖擊導致的損壞風險。

   • 電壓保護級別：≤1.5kV（@額定電流IN，N-PE），快速響應時間≤100ns，有效限制過壓幅值。

2. 結構與安裝

   • 機械設計：采用緊湊型模塊化結構，尺寸為18mm×96.3mm×68mm（寬×高×深），適配TS35安裝導軌，支持即插即用維護模式，便于集成到配電柜或設備終端。

   • 防護等級：安裝后防護等級達IP20，阻燃等級符合UL94 V-0標準，確保在惡劣工業環境中的安全運行。

3. 狀態監測與維護

   • 內置光學指示功能，綠色表示正常工作，紅色提示需更換模塊，簡化運維管理。

   • 無漏電流設計，適用于對漏電流敏感的計量設備上游防護場景。

核心優勢

• 多重認證保障：通過EN 61643-11、IEC 61643-21等國際標準認證，兼容IV級過壓防護需求，適配全球電力系統規范。

• 高環境適應性：工作溫度范圍-40℃至85℃，濕度耐受5%~95%，適用于高低溫、潮濕等復雜工業環境。

• 經濟性與可靠性：模塊化設計支持快速更換，降低維護成本；高放電能力延長設備壽命，減少停機損失。

典型應用場景

1. 能源分配系統：用于變電站、配電柜的初級或次級防雷保護，防止雷擊過電壓對電網設備的沖擊。

2. 工業設備終端：為PLC、變頻器、通信模塊等敏感電子設備提供末端防護，避免瞬態過壓導致的故障。

3. 可再生能源系統：適配光伏逆變器、儲能裝置的直流側防護，解決直流偏置電壓問題。

市場與供應商信息

魏德米勒電涌保護器在中國市場由多家授權代理商提供，例如：

• 長沙華保防雷技術有限公司：作為魏德米勒核心代理商，提供型號齊全的現貨及技術支持，支持全國配送。

• 世強硬創平臺：提供技術選型、數據手冊及在線采購服務，覆蓋設計到量產的全程支持。

結語

VPU AC II 1 N-PE 305/65 憑借其高抗浪涌能力、快速響應及模塊化設計，成為工業電源系統防護的理想選擇。

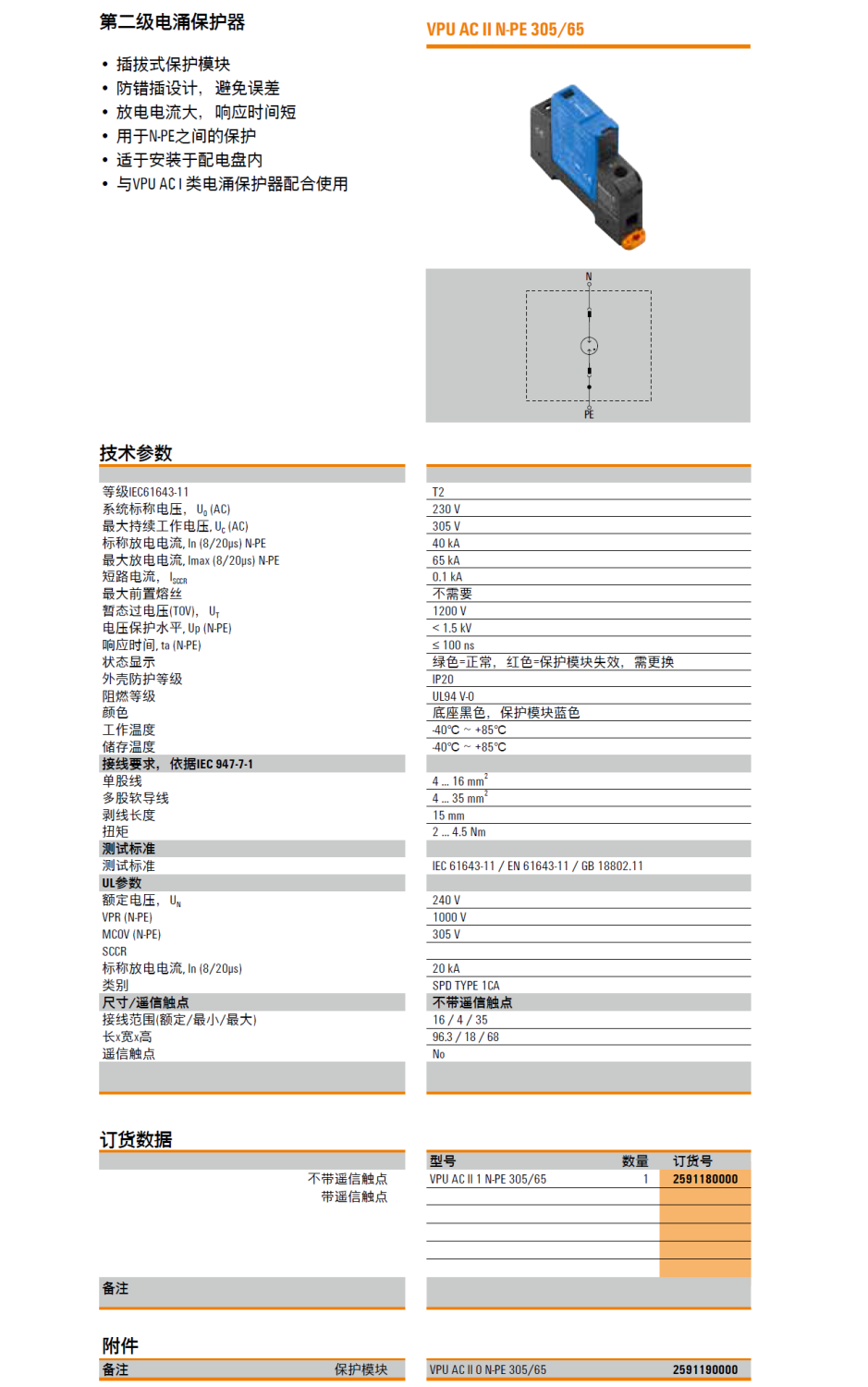

產品型號(貨號)：VPU AC II 1 N-PE 305/65(2591180000)，VPU AC II 0 N-PE 305/65(2591190000)
