產品概述

SI-024SW1-3-N-Ex 是歐申（Eurotect）公司專為爆炸性危險環境設計的現場設備管式信號防雷器，廣泛應用于石油、化工、煤礦等工業場景中，保護現場儀表、總線系統及通信設備免受雷擊和電涌破壞。該產品結合了防爆設計與高性能浪涌抑制技術，滿足國際防爆認證要求，適用于本質安全電路和復雜信號傳輸系統的保護需求。

核心功能與技術特點

1. 防爆與高防護等級
   采用全密封不銹鋼防爆外殼（304材質），通過Ex d/Ex ia IIC等防爆認證，可在易爆氣體或粉塵環境中安全運行。外殼接口支持螺紋連接（如G1/2、G3/4等），確保系統封閉性，防護等級達IP67，適應惡劣工況。

2. 多級聯動保護與低殘壓
   內部集成氣體放電管與瞬態抑制二極管的多級保護電路，響應時間低至納秒級，每線雷電沖擊電流（10/350μs）達2.5kA，每線標稱放電電流10kA，殘壓低至50V以下，有效降低設備受損風險。

3. 高兼容性與傳輸性能
   支持24V標稱工作電壓，適用于RS485、HART協議、模擬量信號等工業通信協議。插入損耗≤0.3dB，傳輸速率高達20Mbps，滿足高速數據通信需求，且兼容FISCO現場總線系統。

4. 靈活安裝與低維護
   提供串聯或并聯安裝方式，可直接旋入設備接口或通過三通適配器連接。接地設計優化，要求接地電阻≤4Ω，安裝后無需頻繁維護，僅需定期檢查劣化狀態。

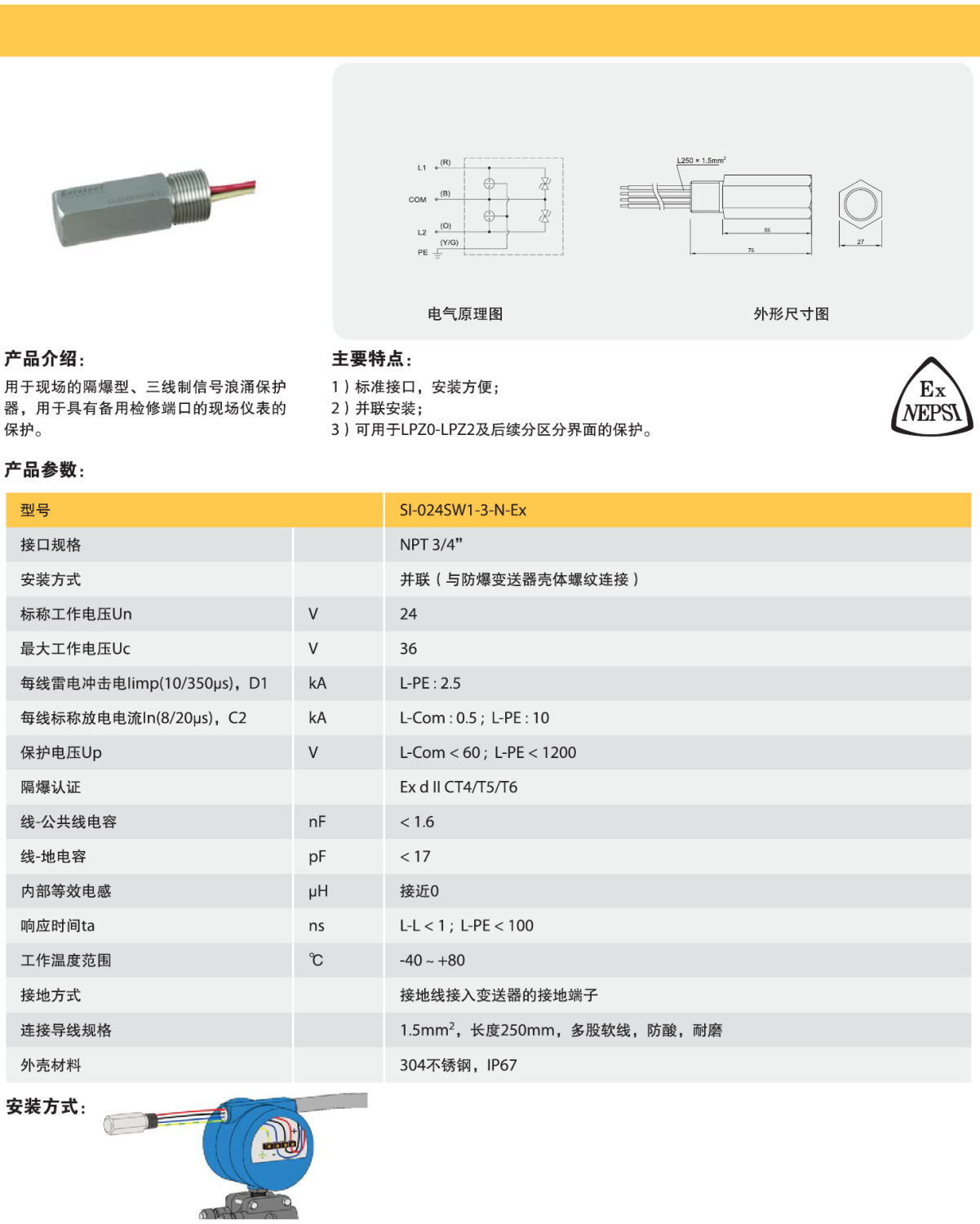

技術參數

典型應用場景

1. 石油與化工行業：保護現場變送器、電磁閥、流量計等設備，防止電涌通過信號線侵入。

2. 煤礦與粉塵環境：用于本質安全電路的粗、細兩級防護，適配防爆儀表與總線系統。

3. 工業自動化控制：支持RS485、模擬量信號的高速傳輸，適用于PLC、DCS等控制終端。

安裝與維護指南

1. 安裝要求

   • 串聯安裝時，輸入端（Surge/Line In）需靠近被保護設備，輸出端（Protected/Equip Out）直接連接設備端口。

   • 接地線需短而直，推薦使用截面積≥2.5mm2的多股銅芯線，并確保接地電阻達標。

2. 維護建議

   • 定期檢查防雷器外觀及接地狀態，若信號異常（如中斷或噪聲），需立即更換防雷器模塊。

   • 在雷雨季節后或系統升級時，建議測試防護性能，確保設備持續可靠。

品牌與技術支持

歐申（Eurotect）作為國際防雷領域知名品牌，擁有法國與中國雙實驗室支持，產品嚴格遵循IEC標準，并通過公安部及行業檢測認證。其上海生產基地提供本地化服務，可快速響應定制需求。

結語

SI-024SW1-3-N-Ex 管式信號防雷器憑借其防爆設計、高性能防護和工業兼容性，成為危險環境下信號設備保護的理想選擇。

產品型號：SI-024SW1-3-N-Ex
