產品概述

SI-024SW1-M-Ex 是歐申（Eurotect）公司專為危險環境設計的管式信號防雷器，適用于石油、化工、煤礦等易爆場所的現場設備保護。該產品結合了多級防護技術與防爆外殼設計，旨在抵御雷電電磁脈沖（LEMP）和電涌對信號傳輸系統的損害，保障工業控制、數據通信等關鍵設備的穩定運行。

核心特點

1. 防爆與高可靠性設計

SI-024SW1-M-Ex 采用全密封不銹鋼防爆外殼（符合304不銹鋼標準），通過螺紋螺旋安裝確保系統封閉性，適用于LPZ1-2區及爆炸性氣體環境。其結構設計兼顧抗腐蝕性與機械強度，滿足IECEx等國際防爆認證要求。

2. 多級聯動防護機制

內部集成氣體放電管與瞬態抑制二極管（TVS），形成多級保護電路。每線標稱放電電流（8/20μs）達10kA，每線沖擊電流（10/350μs）2.5kA，響應時間低至10納秒，可快速箝制過電壓并將殘壓控制在安全范圍（如動態殘壓≤50V），避免設備因瞬態浪涌損壞。

3.  便捷安裝與維護

采用管式串聯安裝方式，可直接接入信號線纜，無需額外電源。接地端子設計簡化接線流程，接地線短而粗（建議截面積≥2.5mm2），接地電阻要求≤4Ω。模塊化結構支持熱插拔更換，維護時無需中斷系統運行。

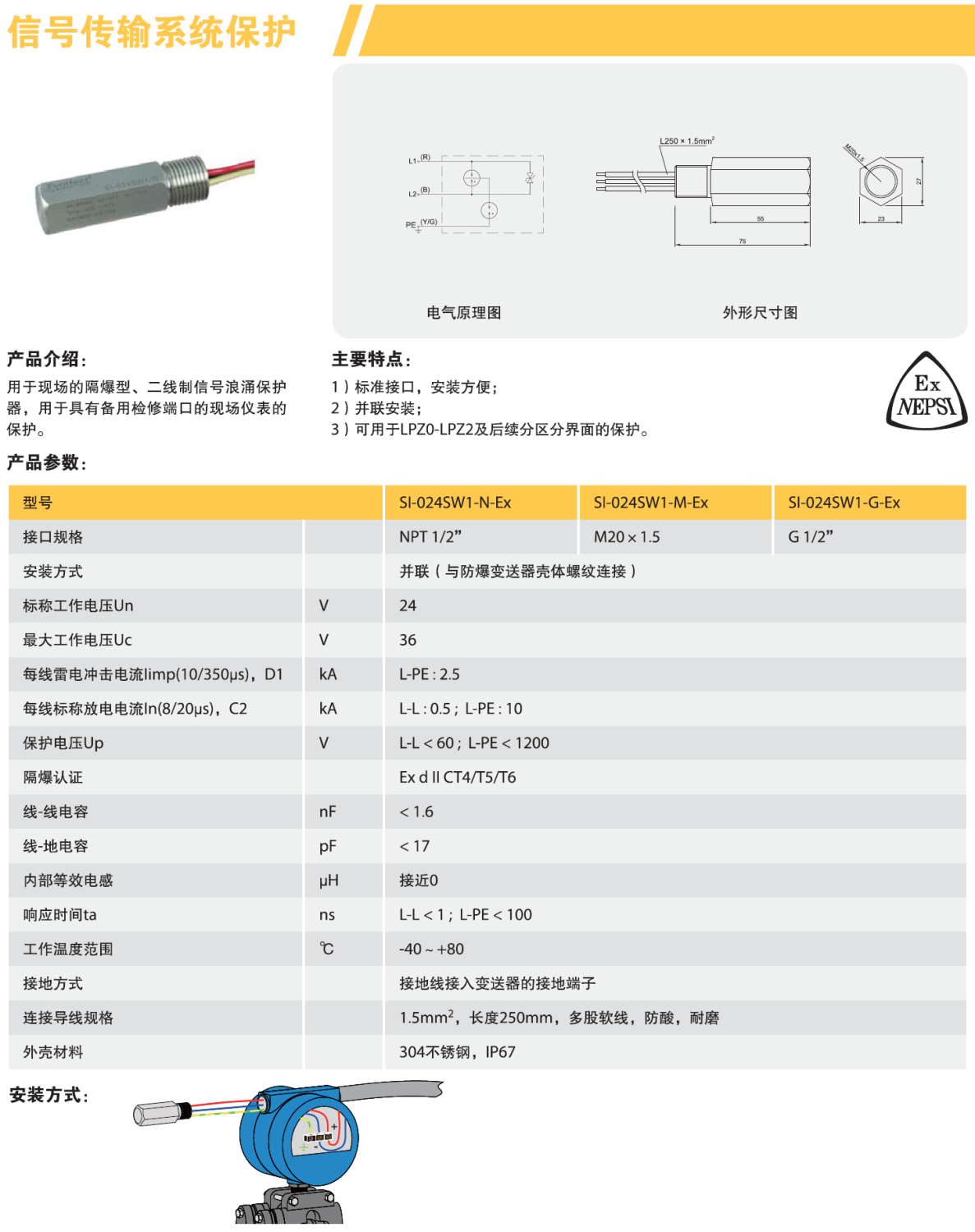

技術參數

應用場景

• 危險區域設備：石油煉化廠的儀表總線、煤礦井下監控系統。

• 通信基礎設施：基站天饋線、光纖轉換設備的防雷接地。

安裝與維護指南

1. 安裝前準備：切斷電源，確認防雷器接口與信號線類型匹配（如雙絞線、同軸電纜）。

2. 接線規范：輸入（IN）端連接外線，輸出（OUT）端接被保護設備，接地線需獨立短接至防雷接地網。

3. 定期檢測：通過劣化指示窗口或遙信接口監控狀態，若顯示故障（如窗口變紅），立即更換模塊。

4. 環境適應性：室外安裝時需加裝防水外殼，避免直接暴露于雨雪環境。

結論

SI-024SW1-M-Ex 管式信號防雷器憑借其防爆性能與高效防護能力，成為易燃易爆環境中信號系統安全的理想選擇。

產品型號：SI-024SW1-N-Ex，SI-024SW1-M-Ex，SI-024SW1-G-Ex
