一、產品概述

BSP M2 BSL 24 CN是專為1對線2通道信號接口設計的電涌保護模塊，適用于防雷分區0B-2及后續分區。其核心功能是通過低內阻、高集成度的保護元件，快速分流或鉗制雷電瞬態過電壓，避免設備因電涌沖擊而損壞。模塊采用DIN軌安裝方式，兼容性強且節省空間，尤其適合空間受限的工業環境。

二、核心功能與技術優勢

1. 雙通道同步保護
   支持1對線同時保護兩路信號，適用于4-20mA模擬量信號、RS485/422通信接口等場景，確保數據傳輸的完整性與可靠性。
2. 高效能量釋放
   最大放電電流達20kA（8/20μs波形），可承受單次10kA的雷電流沖擊，有效保護后端設備。
3. 低損耗與高絕緣性
   采用無源保護元件，插入損耗小于0.5dB，且電氣絕緣性能優異，避免信號干擾。
4. 便捷維護設計
   模塊與底座分離，支持熱插拔更換，維護時無需中斷系統運行，適用于需要高可用性的場景。

三、技術參數

• 標稱電壓：24V DC
• 最大持續工作電壓：36V DC
• 保護電壓水平：≤60V（1.2/40μs波形）
• 響應時間：≤1ns
• 安裝方式：DIN軌直插式，兼容35mm模數寬度。

四、典型應用場景

• 工業自動化：保護PLC、傳感器、變頻器等設備的控制信號。
• 通信網絡：用于通信基站、交換機的信號線路防護。
• 交通系統：適用于軌道交通、高速公路監控設備的防雷需求。
• 能源領域：在電力系統、石油化工等強電磁環境中保障設備安全。

五、安裝與維護建議

1. 安裝時需確保DIN軌固定牢固，模塊與底座接觸良好。
2. 建議每1-2年進行一次功能檢測，重點檢查壓敏電阻與氣體放電管的狀態。
3. 在多級防護系統中，BSP M2 BSL 24 CN適用于分區0B-2后的精細保護層級。

結語

BSP M2 BSL 24 CN DEHN信號防雷器模塊憑借其高性價比、模塊化設計及可靠防護性能，成為工業領域電涌防護的標桿產品。無論是新建項目還是現有系統的升級改造，該模塊均可提供長效、穩定的安全保障。

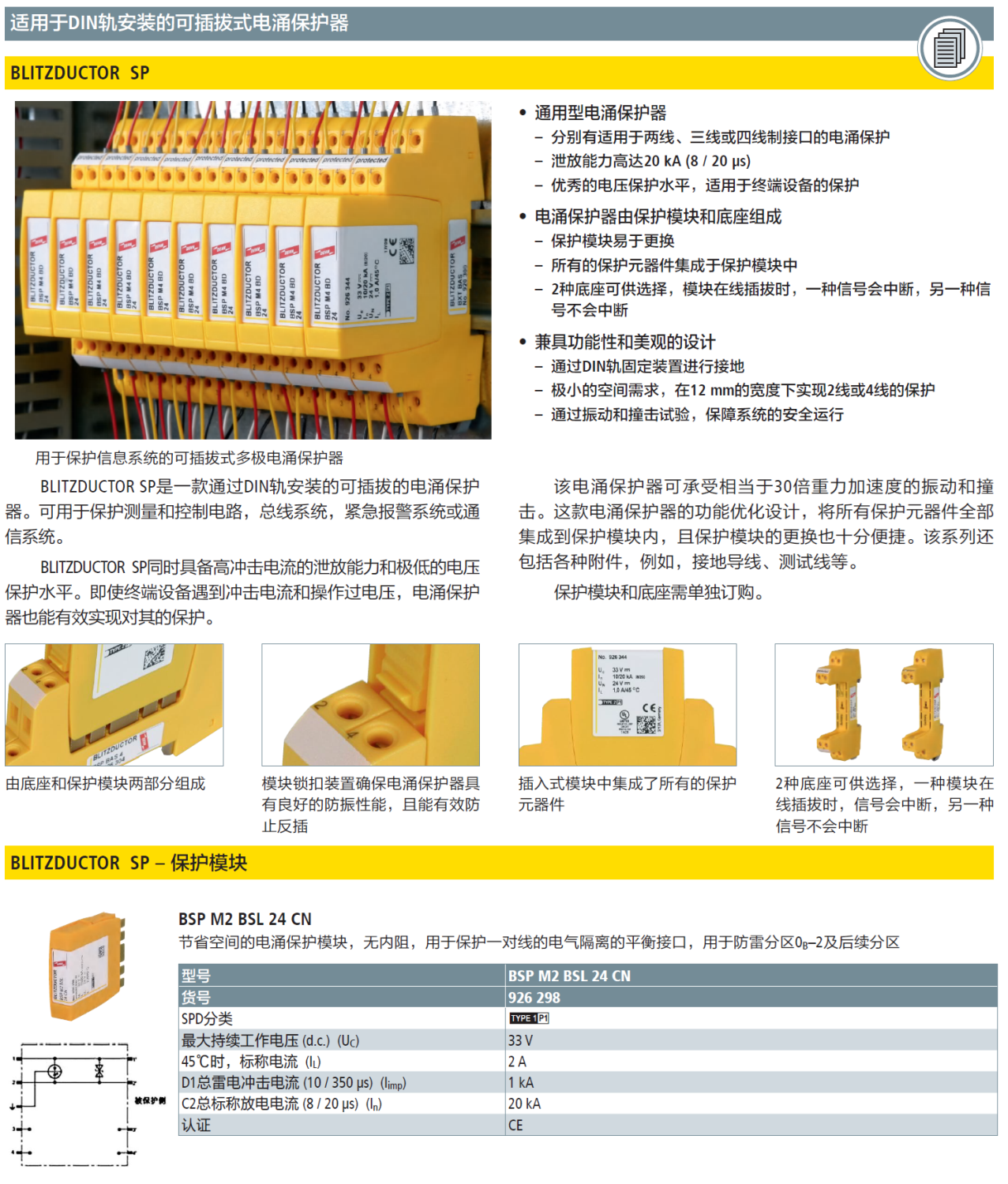

產品型號(貨號)：BSP M2 BSL 24 CN(926 298)
