一、產品概述

BVT AVD 24是DEHN & S?hne專為工業環境設計的電涌保護器（SPD），主要用于防雷分區1-2及后續分區的電磁脈沖防護。其核心功能是通過低電壓保護水平（Up）和快速響應特性，有效抑制雷電浪涌或瞬態過電壓對精密電子設備的損害，尤其適用于西門子PLC等關鍵設備的電源保護。

二、技術參數

1. 電氣性能

   • 標稱電壓（UN）：24V直流（持續工作電壓35V）；
   • 標稱放電電流（In）：總放電電流2kA（8/20μs波形），每線1kA；
   • 電壓保護水平（Up）：線-線≤70V，線-地≤500V（1kV/μs波形）；
   • 電容值：線-線7nF，線-地1nF，低電容設計減少信號干擾。

2. 物理特性

   • 安裝方式：35mm DIN導軌，符合EN 60715標準，支持快速插拔；
   • 防護等級：IP20，外殼采用阻燃材料（UL 94 V-0）；
   • 工作溫度：-40℃至+80℃，適應嚴苛工業環境。

三、應用場景

1. PLC電源防護：為西門子等品牌的PLC提供24V直流電源的EMC防護，避免因浪涌導致控制系統故障；
2. 傳感器與通信設備：保護模擬信號傳輸線路免受瞬態電壓沖擊，確保數據準確性；
3. 自動化生產線：適用于生產線中的控制柜、變頻器等設備的電源系統防護。

四、安裝與注意事項

• 接線要求：需注意極性，正極接入“L”端，負極接入“N”端，接地端通過螺絲端子連接；
• 定期維護：建議每2-3年檢測放電電流衰減情況，及時更換性能下降的SPD。

五、產品優勢

1. 高性價比：相比同類產品，BVT AVD 24在低電容、寬溫域等參數上表現突出，且價格區間合理；
2. 品牌保障：德國DEHN作為百年防雷品牌，產品通過IEC/EN標準認證，質量與可靠性有目共睹。

結語

BVT AVD 24 DEHN信號防雷器憑借其精準的防護能力、靈活的安裝方案及廣泛的應用場景，成為工業自動化領域EMC防護的優選方案。

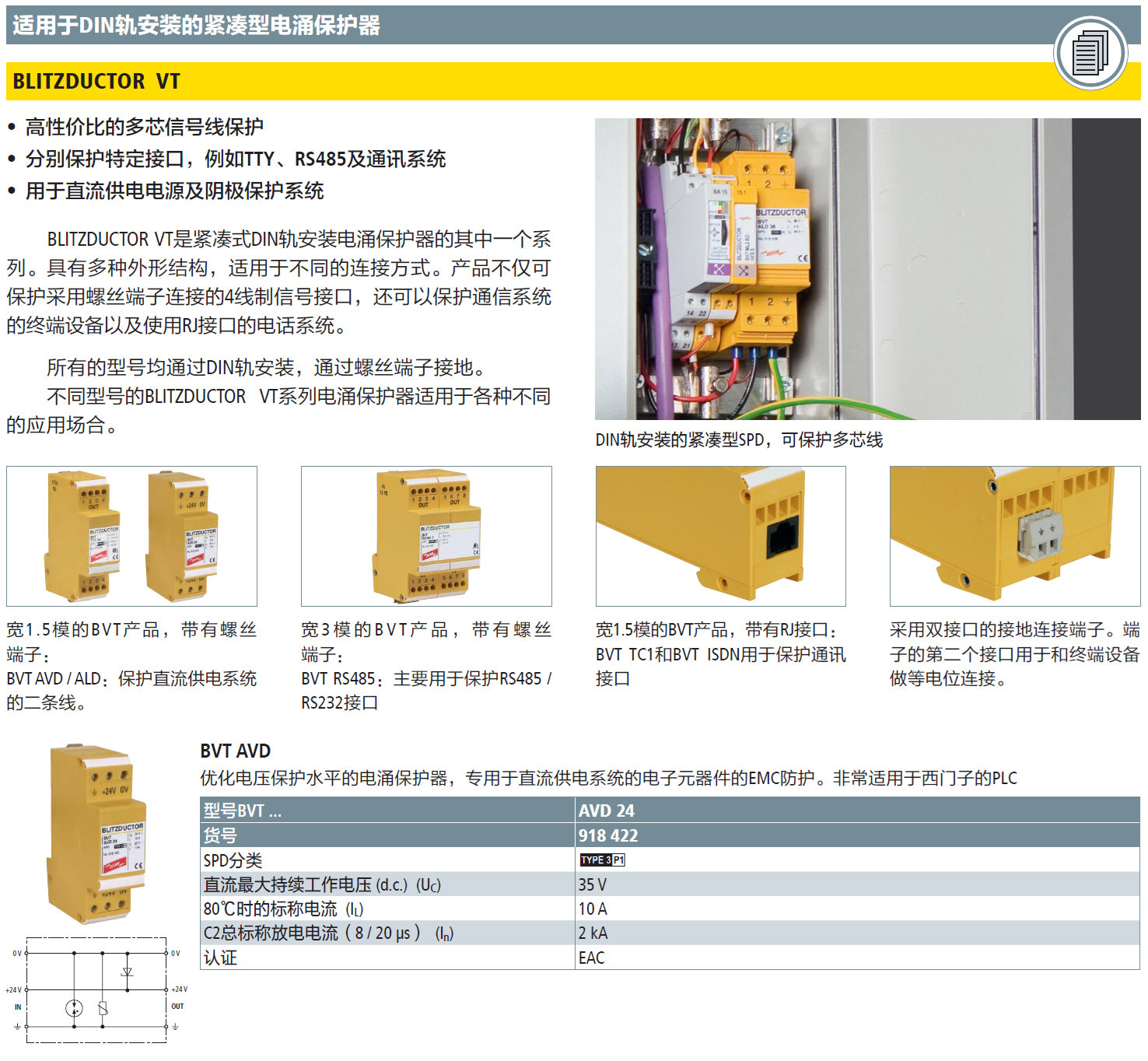

產品型號(貨號)：BVT AVD 24(918 422)
