一、產品定位與技術亮點

BXT M2 BD HC5A 24隸屬于DEHN的BXT系列，專為遠程通信系統、工業控制接口等場景設計，適用于防雷分區0A-2級及后續分區。其核心技術亮點包括：

1. 高雷電沖擊電流泄放能力
   模塊支持雷電沖擊電流（10/350μs波形）泄放高達10kA，標稱放電電流（8/20μs波形）達5kA，可有效抵御直接雷擊或感應過電壓對設備的沖擊。

2. 低殘壓與寬頻適應性
   通過多級保護技術（結合氣體放電管與半導體元件），線-線電壓保護水平（Up）低至15V，線-地保護水平≤600V，確保高頻信號（如以太網、總線通信）的完整性。

3. 智能狀態監測（LifeCheck）
   內置LifeCheck傳感器，可實時監測模塊性能。當檢測到過載或老化時，通過機械指示窗口或?qū)Ｓ脺y(cè)試儀（如DRC LC M3+）發出預警，支持無接觸式快速檢測，降低運維風險。

4. 模塊化與熱插拔設計
   采用標準35mm導軌安裝，模塊與底座分離式結構，支持帶電熱插拔更換。底座集成直通回路，確保信號在維護過程中不中斷，特別適用于需高可用性的通信系統。

二、核心參數與性能

• 電氣特性：

  • 標稱電壓（UN）：24V DC

  • 最大持續工作電壓（UC）：33V DC

  • 主電流負載能力：5A，適應高啟動電流設備（如電機控制器）

  • 線-線電容：≤1.0nF，減少對高頻信號的干擾。

• 環境適應性：

  • 工作溫度范圍：-40°C至+80°C

  • 防護等級：IP20，適用于嚴苛工業環境。

• 安裝與擴展性：

  • 支持兩線或四線接口，每線僅需3mm寬度，節省空間

  • 通用底座設計，兼容多種BXT系列模塊，便于系統擴展。

三、典型應用場景

1. 遠程通信系統
   保護光纖網絡、無線基站中的控制信號線路，抵御雷電感應過電壓，確保通信穩定性。

2. 工業自動化控制
   適用于PLC、DCS系統中的傳感器和直流控制回路（如24V電機驅動接口），防止數據丟失或設備宕機。

3. 新能源與智能電網
   光伏逆變器、儲能系統的通信模塊防護，減少雷擊導致的系統癱瘓風險。

4. 交通基礎設施
   鐵路信號系統、隧道監控設備的低壓供電線路保護，提升系統可靠性。

四、產品優勢與行業價值

1. 安全與經濟性并重
   通過IEC 61643-21認證，結合模塊化設計，減少因雷擊導致的設備維修成本及停機損失，綜合成本降低30%以上。

2. 靈活性與可維護性
   支持多模塊并聯，適應不同防護等級需求；熱插拔設計簡化維護流程，平均維修時間縮短50%。

3. 全生命周期管理
   DEHN提供從安裝指導到狀態監控的全套解決方案，搭配專用測試工具實現高效運維，延長設備使用壽命。

五、關于DEHN的技術傳承

作為全球防雷領域的百年企業，DEHN以“零妥協安全”理念為核心。BXT系列產品通過嚴苛測試（如10/350μs雷電波形模擬），確保極端環境下的可靠性。其模塊化設計和智能監測功能，體現了DEHN對工業4.0時代需求的精準響應。

結語
BXT M2 BD HC5A 24 DEHN信號防雷器模塊通過高放電能力、智能監測及模塊化設計，為遠程通信和工業控制系統構筑了多重防護屏障。

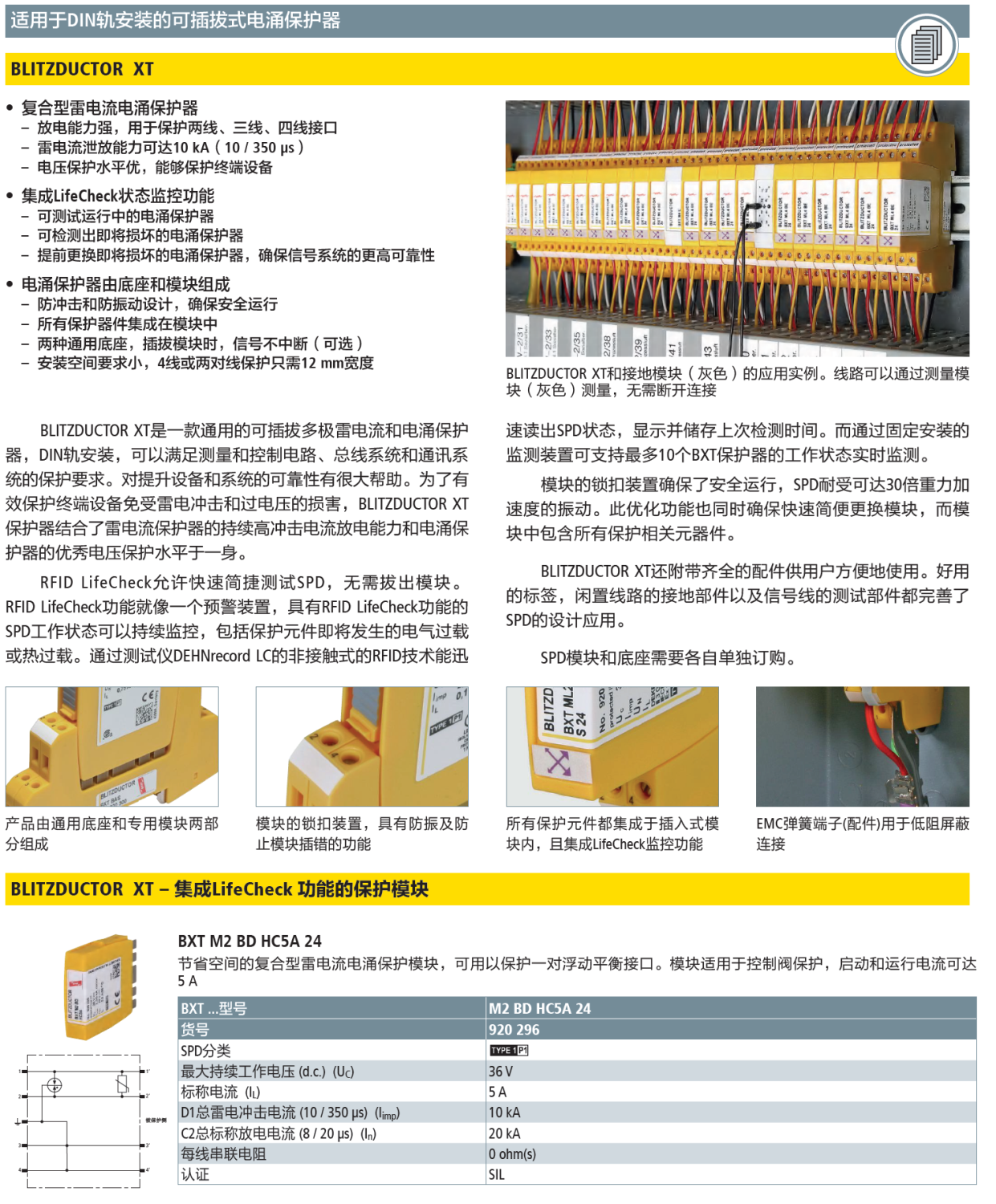

產品型號(貨號)：BXT M2 BD HC5A 24(920 296)
