一、產品概述

TSP20M-S2-48-NH是西岱爾針對工業信號線路設計的本安型電涌保護器，符合防爆標準（Ex ia IIC T4 Ga），適用于危險區域（如石油石化、煤礦等）的24Vdc電源和信號網絡保護。其核心特點包括：

1. 兩級防護設計：通過并聯結構實現全模態保護，有效應對雷擊、開關操作過電壓及靜電放電（ESD）等瞬態過電壓。
2. 高能量泄放能力：標稱放電電流（In）達10kA（8/20μs），最大放電電流（Imax）為20kA（8/20μs），可承受單次雷電沖擊。
3. 低損耗與高兼容性：插入損耗小于0.5dB，回波損耗優異，確保信號傳輸穩定性。

---

二、技術參數與性能優勢

參數	TSP20M-S2-48-NH
額定工作電壓（Uc）	24Vdc
最大持續工作電壓（Uc）	48Vdc
電壓保護水平（Up）	≤600V（@1kV/μs）
防護等級	IP65
工作溫度范圍	-40℃~+85℃
接口類型	M20螺紋、NPT

該產品采用VG（電壓梯度）技術優化電氣參數，結合不銹鋼外殼和緊湊結構設計，滿足惡劣環境下的耐候性與防爆要求。其獨特的本安型設計（Ex ia）使其可在Zone 0/20危險區域直接安裝，無需額外隔離裝置。

---

三、典型應用場景

1. 工業自動化控制：保護PLC、傳感器等精密設備免受電網波動干擾。
2. 危險環境通信：適用于煤礦、化工廠等防爆區域的信號線路防護。
3. 新能源系統：適配光伏逆變器、儲能設備等場景的直流側防護需求。

---

四、行業認證與標準

TSP20M-S2-48-NH通過多項國際認證，包括：

• IEC 61643-21：電涌保護器通用要求。
• GB/T 18802.21：低壓電涌保護器標準。
• GB/T 3836.15：防爆電氣設備標準。

西岱爾憑借其全球研發網絡和本地化服務團隊，可為用戶提供定制化選型建議及技術支持。

---

結語

TSP20M-S2-48-NH憑借卓越的防護性能、可靠的安全認證及靈活的安裝方案，成為工業信號系統防雷保護的優選方案。

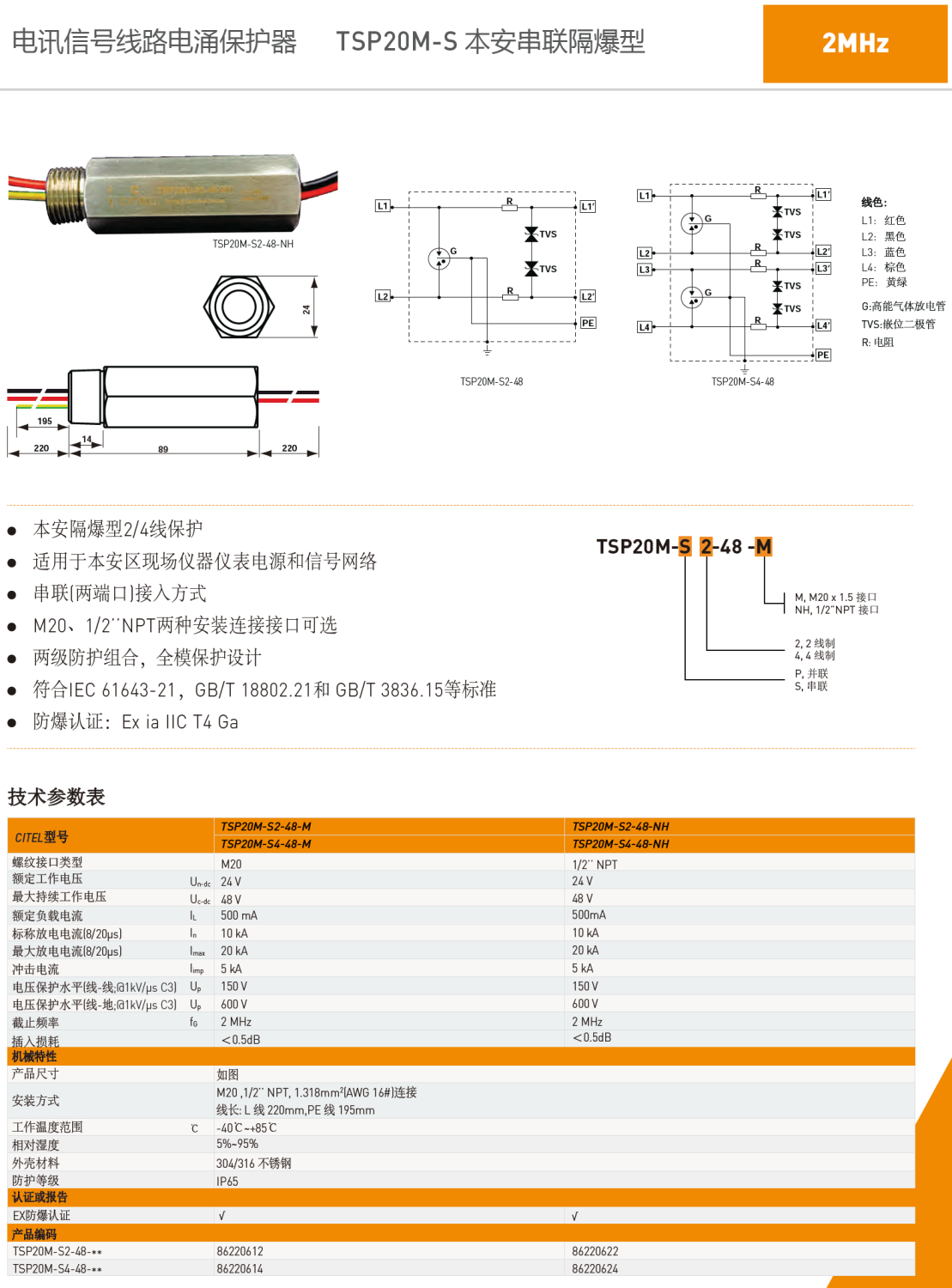

產品型號： TSP20M-S2-48-M，TSP20M-S2-48-MH，TSP20M-S4-48-M，TSP20M-S4-48-MH
