一、產品定位與核心功能

DLATS-12D3專為12V直流信號線路（如RS485、CAN總線、Modbus通信）設計，適用于智能制造、智能交通、能源管理等場景，提供浪涌保護（SPD）與靜電防護（ESP）雙重防護。其核心功能包括：

• 全向防護：覆蓋雷電電涌（1.2/50μs）、開關瞬態（8/20μs）及高頻操作過電壓（100kHz-1MHz），有效抑制瞬態過電壓對設備的損害。
• 高能耐受：標稱放電電流（In）達20kA（8/20μs），最大放電電流（Imax）40kA，電壓保護水平（Up）≤60V（直流），顯著降低殘壓對敏感設備的影響。
• 超低插入損耗：插入損耗≤0.1dB，駐波比≤1.1，保障信號傳輸?shù)母咝耘c穩定性。
• 模塊化熱插拔：支持熱插拔更換模塊，無需斷電維護，適配緊湊型工業柜體布局。

二、技術亮點與參數優勢

1. 多級防護架構

   • Type 1+2復合型SPD：前端采用高能氣體放電管（GDT）快速導通雷電流，后端壓敏電阻（MOV）精準鉗制殘壓，實現雙重防護。
   • 熱脫離機制：專利結構確保SPD失效時自動脫離電路，避免二次故障風險。

2. 精準適配場景

   • 持續工作電壓（Uc）：12Vdc（覆蓋12V直流波動范圍），滿足工業嚴苛環境需求。
   • 負載電流（IL）：≥500mA（適配大電流信號傳輸），支持頻率高達100MHz@3dB。
   • 接口兼容性：提供DB-9、RJ45、DIN導軌等多種安裝方式，適配工業現場多樣化需求。

3. 智能化升級

   • 失效狀態指示：通過LED顏色變化（綠色=正常，紅色=故障）實時反饋SPD狀態。
   • 遠程監控兼容：支持RS485/Modbus協議集成至SCADA系統，實現遠程運維與預警。

三、典型應用場景

• 智能制造：保護PLC、工業相機、機器人控制信號，確保生產線穩定運行。
• 智能交通：用于車載通信系統、交通信號控制器，適應高振動、多電磁干擾環境。
• 能源管理：集成于智能電表、充電樁通信模塊，抵御雷擊導致的設備損壞。
• 工業物聯網：適配MQTT、OPC UA等協議設備，提升數據傳輸可靠性。

四、安裝與維護指南

1. 安裝要求

   • 接線規范：信號線獨立接入，接地線截面積≥16mm2，接地電阻＜4Ω（土壤電阻率≤100Ω·m）。
   • 安裝方式：支持導軌安裝或DIN-rail適配，兼容工業柜體緊湊布局。

2. 日常維護

   • 狀態監測：每月檢查LED指示燈及遙信信號，紅色報警需立即更換模塊。
   • 定期檢測：每三年使用專業儀器校驗標稱放電電流（In）與電壓保護水平（Up）。

五、合規性與認證

DLATS-12D3嚴格遵循IEC 61643-11、EN 61643-11及GB/T 18802.1標準，通過CE、UL 1449-2nd Edition認證，并符合NEC NFPA 780（美國防火標準），滿足全球工業市場準入要求。

結語
DLATS-12D3以“高能防護、超低損耗、智能運維”為核心，為12V直流信號線路提供了從雷電防護到信號完整性保障的一體化解決方案。無論是應對極端環境挑戰，還是提升工業系統的長期穩定性，選擇DLATS-12D3，即為關鍵信號鏈路筑起一道堅不可摧的安全屏障。

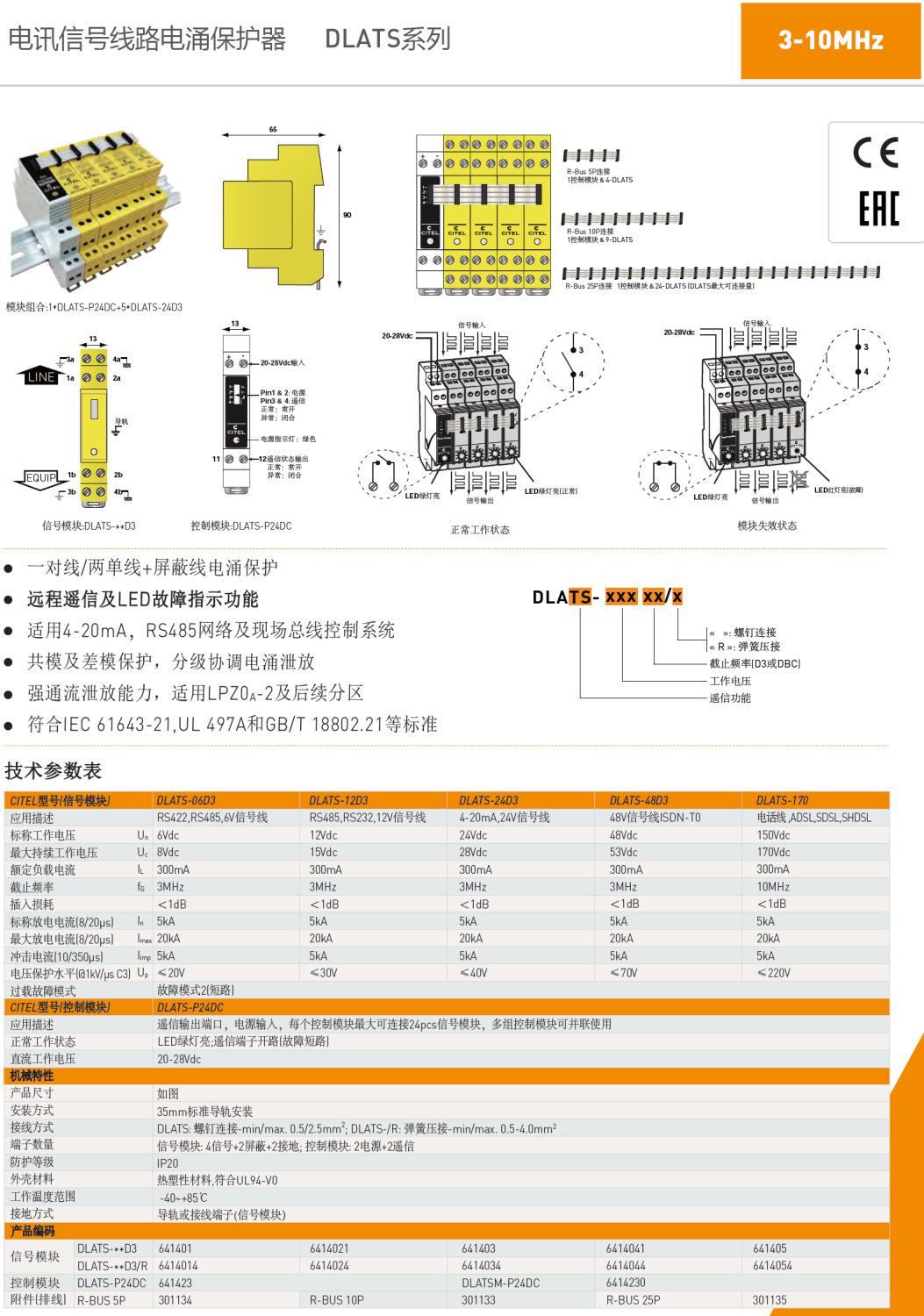

產品型號：

DLATS-06D3，DLATS-12D3，DLATS-24D3，DLATS-48D3，DLATS-170，R-BUS 5P

DLATS-06D3/R，DLATS-12D3/R，DLATS-24D3/R，DLATS-48D3/R，DLATS-P24DC
