一、監控系統防雷核心方案

1. 前端設備防護

   • 直擊雷防護：在室外攝像機立桿頂部安裝避雷針（滾球法保護半徑≥60米），接地電阻≤10Ω。若攝像機處于開闊地帶，需通過金屬桿或鍍鋅扁鋼引下線實現等電位連接。
   • 感應雷防護：
     • 電源線：在攝像機電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/402），抑制雷電波侵入。
     • 信號線：采用二合一電涌保護器（如CSHBFL-SV2/024），保護網絡傳輸線路。
     • 控制線：對帶云臺的攝像機，加裝RS485控制線路防雷器，防止電磁干擾。

2. 傳輸線路防護

   • 光纜傳輸：優先選用鎧裝光纜，兩端金屬加強芯接地，屏蔽層通過接地排連接。
   • 網線/電源線：穿金屬管埋地敷設，金屬管兩端接地，降低感應雷影響。

3. 中心機房防護

   • 電源分級防護：
     • 總配電房安裝第一級電源避雷箱（40kA通流容量），樓層端子箱設第二級防護（20kA），設備前端配置第三級精細防護（10kA防雷插座）。
   • 信號線路防護：在硬盤錄像機（NVR）視頻輸入口、RS232/RS485接口安裝專用信號避雷器，防止浪涌破壞。

二、消防告警系統防雷關鍵措施

1. 電源與信號防護

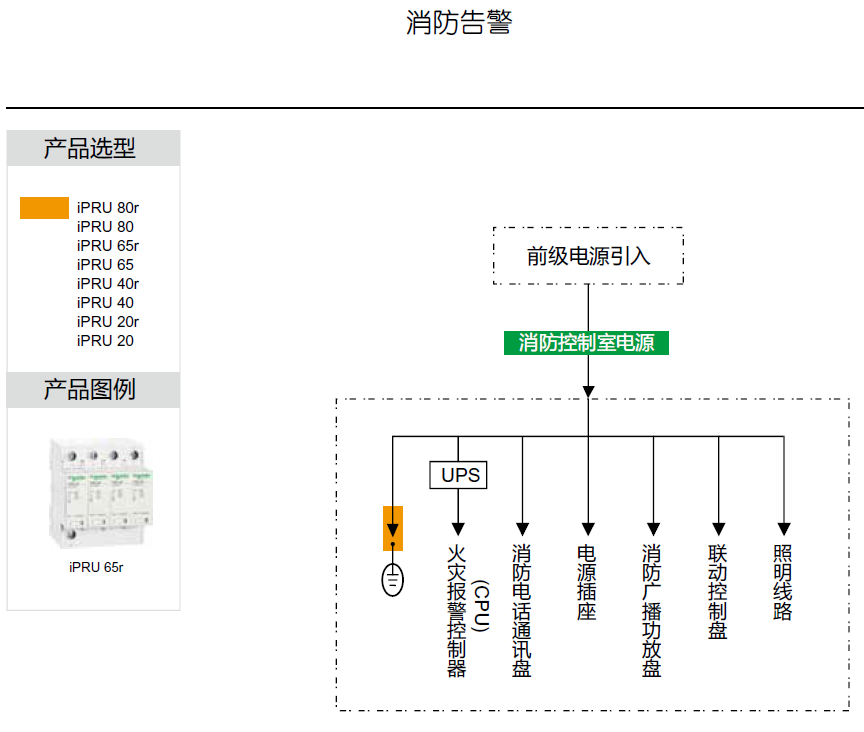

   • 三級電源防護：
     • 總配電房→樓層端子箱→消防主機，逐級安裝電涌保護器（如CSHBFL-M385/40），接地電阻≤1Ω。

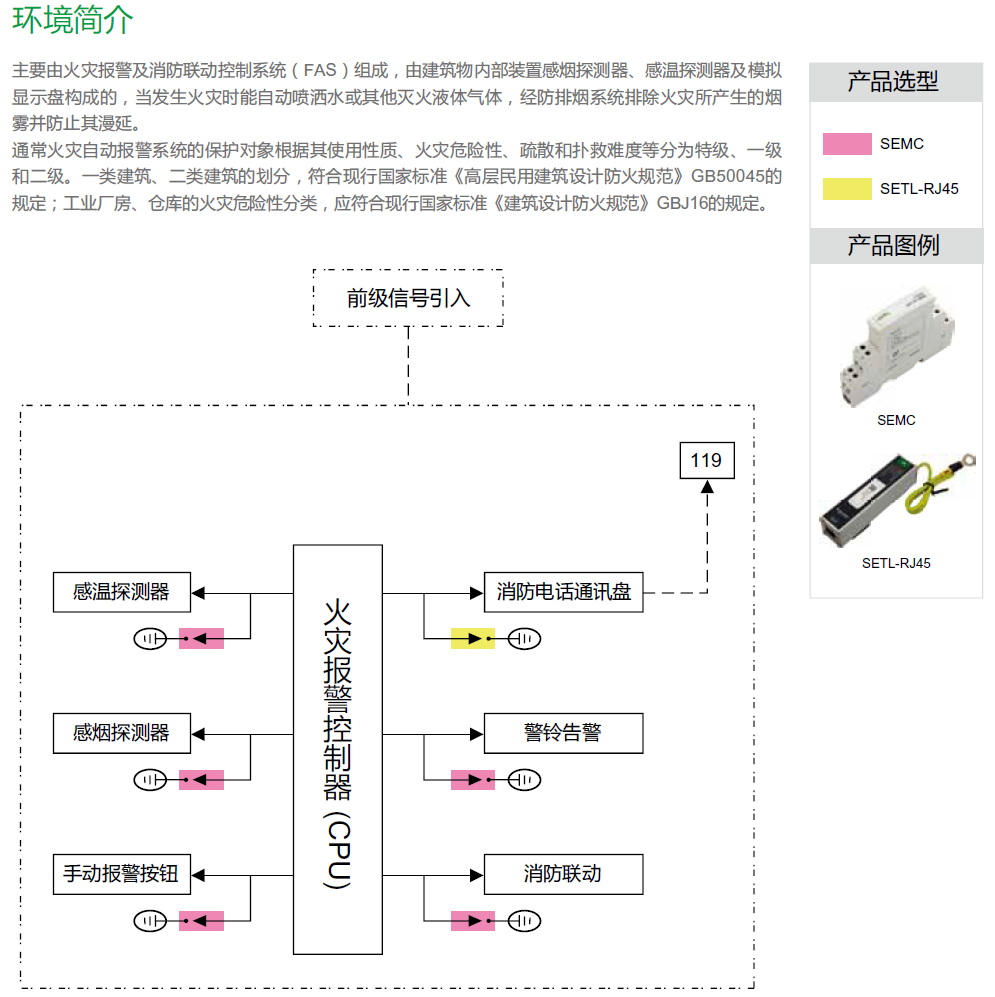

   • 聯動設備保護：
     • 噴淋泵、煙感探測器等設備電源端加裝直流電源避雷器（如CSHBFL-DCAC/10），傳輸線路串接信號避雷器。

2. 接地與屏蔽設計

   • 消防控制室采用聯合接地系統（接地電阻≤1Ω），設備金屬外殼與接地網連接，形成等電位環境。
   • 電纜橋架、金屬管道等均需可靠接地，減少地電位反擊風險。

3. 智能監測與聯動

   • 集成雷電監測傳感器，實時預警雷電活動，聯動關閉非必要設備并啟動應急程序。
   • 通過物聯網云平臺實現消防與監控系統的聯動，如火災報警時自動切換監控畫面至應急通道。

三、一體化集成方案優勢

1. 全鏈路防護覆蓋

   • 從雷電監測、入侵路徑攔截到設備級防護，形成“監測-預警-防護”閉環。
   • 支持光纖傳輸+鎧裝電纜混合方案，兼顧高速數據傳輸與抗干擾能力。

2. 智能運維管理

   • 通過雙色LED指示燈+物聯網平臺，實時顯示設備狀態，故障自動派單維修。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。

3. 工業級可靠性

   • 設備防護等級達IP67，工作溫度覆蓋-40℃~+85℃，耐受鹽霧、振動等惡劣環境。

四、實施與維護建議

1. 部署要點

   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 定期維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 支持固件遠程升級，適配新型網絡協議。

結語

監控系統與消防告警一體化防雷方案通過“多級防護+智能監測+全場景適配”，為關鍵基礎設施提供從雷電預警到設備保護的完整解決方案。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。
