一、設計原則與規范依據

1. 綜合防護原則
   采用“前端攔截+傳輸屏蔽+末端精細保護”策略，通過接閃器、接地系統、SPD（電涌保護器）及等電位連接，實現雷電流安全泄放。
2. 負荷分級與供電可靠性
   加油站屬于一級負荷中特別重要負荷，需配置雙路市電+UPS+柴油發電機組冗余供電，關鍵設備（如加油機、油罐控制系統）增設獨立應急電源。

二、直擊雷防護措施

1. 接閃器部署

   • 在罩棚頂部安裝避雷帶或避雷網（長寬＞10m時采用網格化設計），保護半徑覆蓋整個加油區。
   • 儲油罐區設置獨立避雷針，保護范圍覆蓋呼吸閥（高度2.5m以上，半徑5m），與油罐間距≥3m以避免反擊。

2. 接地系統優化

   • 采用共用接地裝置，接地電阻≤1Ω（高土壤電阻率區域采用降阻劑），接地網面積≥50m×50m。
   • 油罐區、加油區、配電室等區域通過垂直接地極（長2.5m，埋深0.7m以下）形成環形閉合接地網。

三、內部防雷措施

1. 多級SPD配置

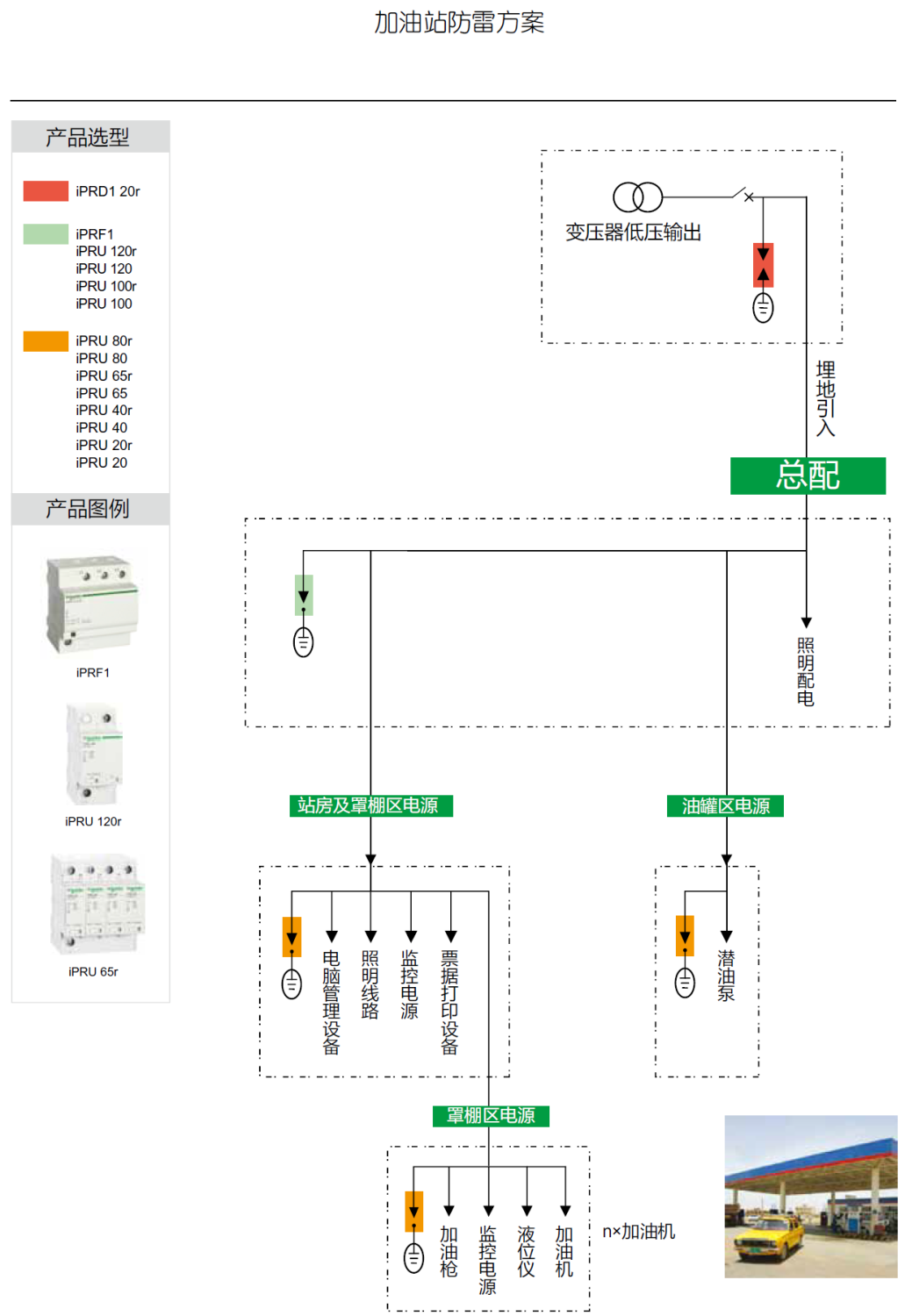

   • 一級防護（總配電房）：安裝三相電源避雷箱（通流容量80kA@8/20μs），保護UPS及總配電柜。
   • 二級防護（設備機房）：配置模塊式電源電涌保護器（通流容量40kA），覆蓋加油機、油罐控制系統等。
   • 三級防護（終端設備）：加油機加裝精細電源防雷插座（通流容量10kA），限制殘壓至設備耐受范圍。

2. 信號與線路防護

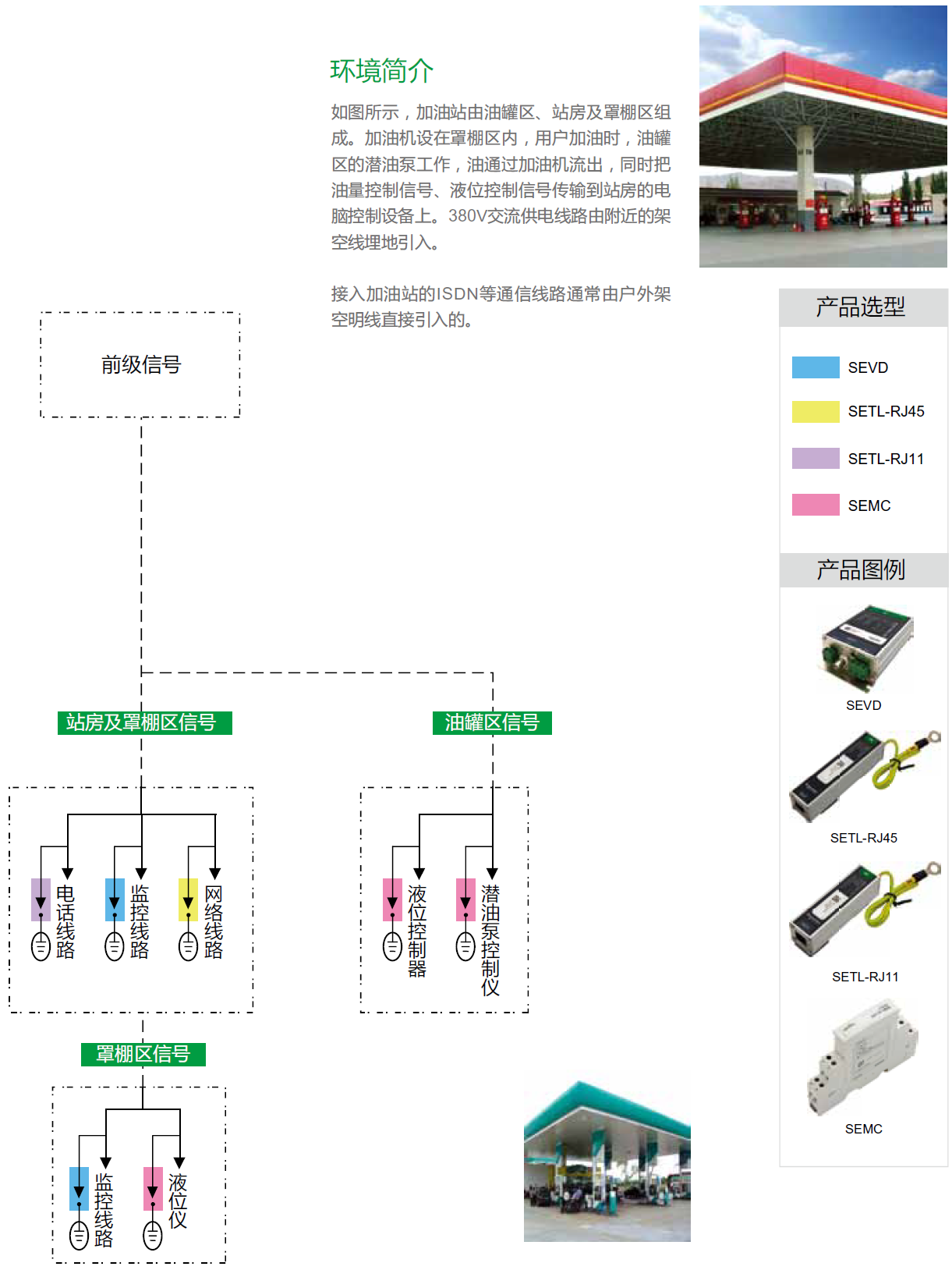

   • 通信線、監控線采用屏蔽電纜并就近接地，埋地敷設或穿金屬管保護。
   • 在信號線入口處安裝華保防雷系列信號防雷器，抑制雷電感應過電壓。

3. 等電位連接

   • 加油槍、油罐卸油口等金屬末端連接至等電位端子板，過渡電阻≤0.03Ω。
   • 金屬管道、設備外殼與接地網跨接，消除電位差。

四、智能監測與長效運維

1. 物聯網集成

   • 部署防雷云平臺，實時監測雷電活動、接地電阻及SPD狀態，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持導出分析以優化防護策略。

2. 定期檢測與維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 雷雨季前完成防雷裝置檢測，確保設備有效性。

五、應急預案與案例實踐

1. 應急響應流程

   • 雷暴預警時停止加油作業，疏散人員并關閉電源。
   • 雷擊事故后啟動救援程序，切斷泄漏源并配合消防部門處置。

2. 實施案例與效益

   • 某加油站通過安裝CSHBFL-M385/25G一級SPD+CSHBFL-M385/40二級SPD，設備故障率降低35%，年維護成本減少20%。
   • 某油庫通過獨立避雷針與接地系統改造，雷擊跳閘次數從78次/年降至7次/年。

結語

加油站防雷方案通過“多級防護+智能監測+全場景適配”，實現從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。結合定期檢測、員工培訓及應急預案演練，可顯著降低雷電災害風險，保障運營連續性與公共安全。

加油站防雷方案設計依據
GB 50057-2010《建筑物防雷設計規范》
GB 15599-2009《石油與石油設施雷電安全規范》
GB 50074-2002《石油庫設計規范》
IEC 62305《雷電保護標準》
SYN5225-2005《石油與天然氣鉆井、開發、儲運防火防爆安全管理規范》
GB50160-2008《石油化工企業設計防火規范》
