一、設計依據與防護原則

1. 標準規范
   方案遵循《建筑物防雷設計規范》（GB50057）、《安全防范系統雷電浪涌防護技術要求》（GA/T670）等標準，針對監控系統電源、信號、控制線路的雷電侵入路徑設計防護層級。

2. 防護原則

   • 多級防護：采用“前端分流+傳輸屏蔽+末端精細保護”策略，降低雷電流對設備的沖擊。
   • 等電位連接：通過接地網將設備金屬外殼、線纜屏蔽層連接，減少電位差。

二、前端設備防雷方案

1. 直擊雷防護

   • 在攝像機立桿頂部安裝φ25mm鍍鋅圓鋼避雷針，通過立桿接地引下線與接地網連接，確保設備處于滾球法保護范圍內（保護半徑≥60米）。
   • 接地電阻要求≤10Ω，高土壤電阻率區域采用垂直接地極+減阻劑優化。

2. 感應雷防護

   • 電源線路：攝像機電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/20），抑制雷電波侵入；若電源傳輸距離＞15米，攝像機端加裝低壓直流避雷器。

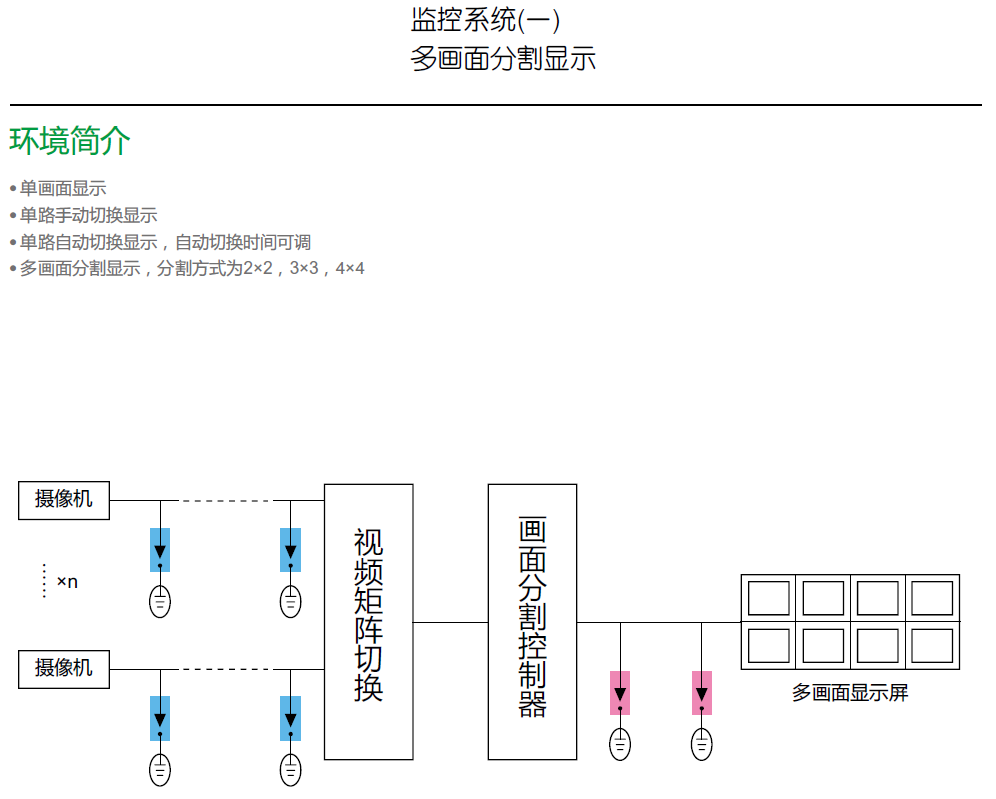

   • 信號線路：視頻線、控制線（如RS485）加裝二合一/三合一電涌保護器（如CSHBFL-SV2），保護接口免受浪涌沖擊。
   • 設備箱屏蔽：設備箱采用不銹鋼材質，內部安裝鋁板屏蔽層，并通過接地銅排與接地網連接。

三、傳輸線路防護策略

1. 電源線

   • 采用鎧裝電纜埋地敷設，金屬管兩端接地，降低感應雷影響。
   • 電源線路全程穿金屬管，管口做防水密封處理。

2. 信號線

   • 網絡攝像機優先使用光纖傳輸，兩端金屬加強芯接地；若采用同軸電纜，需穿金屬管屏蔽并單端接地。
   • 長距離傳輸時，每隔100米增加接地連接點。

四、中心機房與終端設備防護

1. 電源分級防護

   • 第一級（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs）。
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA）。
   • 第三級（設備前端）：設備端安裝精細電源防雷插座（通流容量10kA），對電源箝位和濾波。

2. 信號線路防護

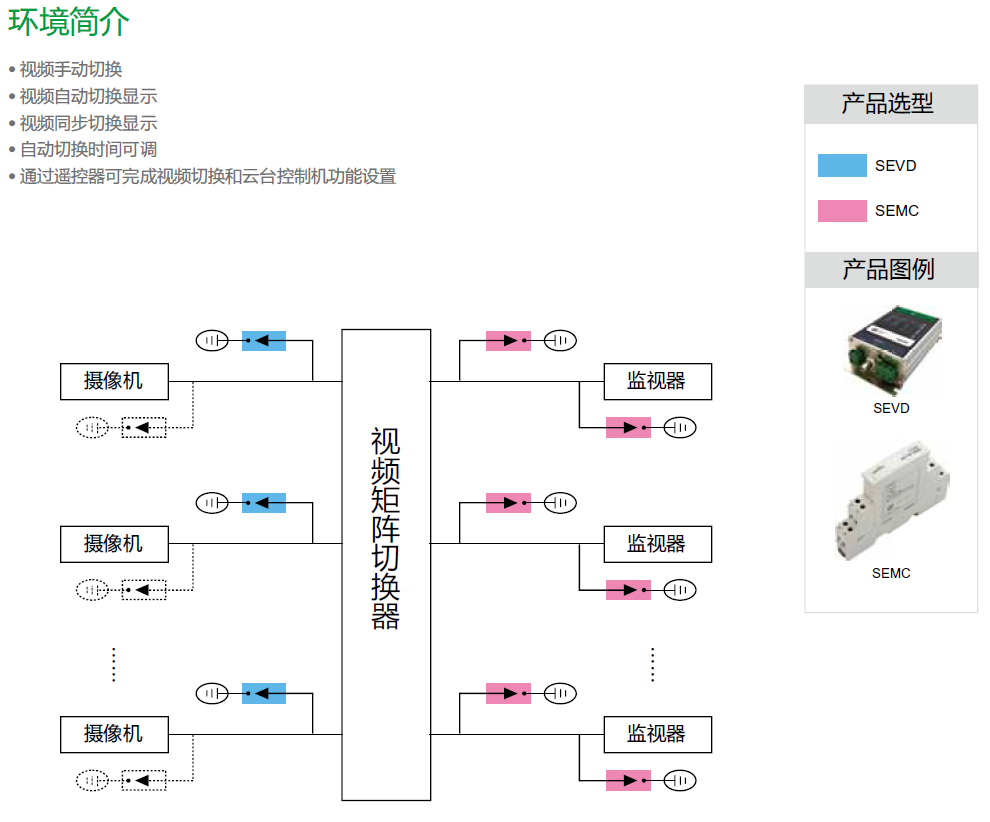

   • 視頻輸入口、RS232/RS485接口安裝組合式信號避雷器（如16口視頻避雷器），保護硬盤錄像機（NVR）等終端設備。

五、智能運維與長效管理

1. 物聯網集成

   • 通過防雷云平臺實時監測雷電活動，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。

2. 定期維護

   • 每季度檢查接地電阻、避雷器狀態，雷擊計數器超閾值時立即更換模塊。
   • 支持固件遠程升級，適配新型網絡協議（如IPv6）。

六、實施建議與成本效益

1. 部署要點

   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。

2. 成本效益

   • 初始投資約8000元（含防雷器、接地施工及安裝調試），設備損壞率預計降低至5%以下，2年內收回成本。

結語

多路視頻監控一體化防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。
