一、設計依據與防護原則

1. 標準規范
   方案遵循《鐵路信號設備雷電電磁脈沖防護技術條件》（TB/T 3074）、《建筑物防雷設計規范》（GB 50057）等標準，針對閉路電視系統電源、信號、控制線路的雷電侵入路徑設計防護層級。

2. 防護原則

   • 多級防護：采用“前端分流+傳輸屏蔽+末端精細保護”策略，降低雷電流對設備的沖擊。
   • 等電位連接：通過接地網將設備金屬外殼、線纜屏蔽層連接，減少電位差。

二、前端設備防雷核心方案

1. 直擊雷防護

   • 在攝像機立桿頂部安裝φ25mm鍍鋅圓鋼避雷針，通過立桿接地引下線與接地網連接，確保設備處于滾球法保護范圍內（保護半徑≥60米）。
   • 接地電阻要求≤1Ω，高土壤電阻率區域采用垂直接地極+減阻劑優化。

2. 感應雷防護

   • 電源線路：攝像機電源進線端安裝C級電源電涌保護器（如CSHBFL-M385/20），抑制雷電波侵入；若電源傳輸距離＞15米，設備端加裝低壓直流避雷器。
   • 信號線路：視頻線、控制線（如RS485）加裝二合一/三合一電涌保護器（如CSHBFL-SV2），保護接口免受浪涌沖擊。
   • 設備屏蔽：設備箱采用不銹鋼材質，內部安裝鋁板屏蔽層，并通過接地銅排與接地網連接。

三、傳輸線路防護策略

1. 電源線：采用鎧裝電纜埋地敷設，金屬管兩端接地，降低感應雷影響。
2. 信號線：
   • 網絡攝像機優先使用光纖傳輸，兩端金屬加強芯接地；若采用同軸電纜，需穿金屬管屏蔽并單端接地。
   • 長距離傳輸時，每隔100米增加接地連接點。

四、中心機房與終端設備防護

1. 電源分級防護：
   • 第一級（總配電）：安裝三相電源避雷箱（通流容量80kA@8/20μs）；
   • 第二級（樓層配電）：配置模塊式電源電涌保護器（通流容量40kA）；
   • 第三級（設備前端）：設備端安裝精細電源防雷插座（通流容量10kA）。

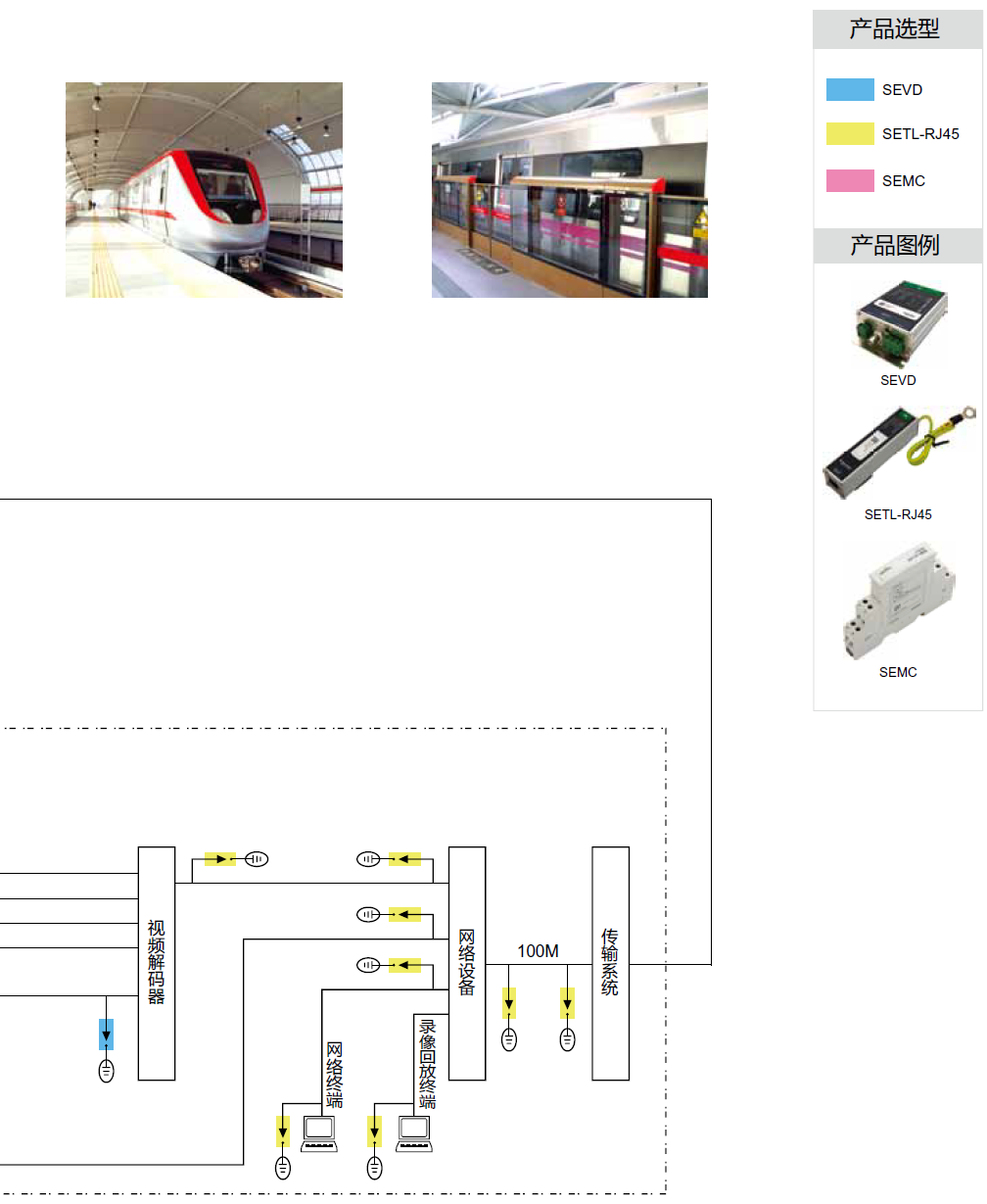

2. 信號線路防護：
   • 視頻輸入口、RS485接口安裝組合式信號避雷器（如16口視頻避雷器），保護NVR等終端設備。
3. 等電位連接：
   • 機房?jī)?nèi)所有金屬設備外殼、線纜屏蔽層通過聯合接地系統連接，接地電阻≤1Ω。

五、智能運維與長效管理

1. 物聯網集成：
   • 通過智能防雷云平臺實時監測雷電活動，聯動關閉非必要設備并啟動應急程序。
   • 歷史雷電數據存儲6個月，支持Excel導出分析，優化防護策略。
2. 遠程監控與預警：
   • 雙色LED指示燈實時顯示設備狀態，故障自動派單維修，提升響應效率。

六、實施建議與成本效益

1. 部署要點：
   • 避雷針與接地體安裝需符合GB50057標準，接地線截面積≥16mm2。
   • 信號線與電源線嚴格區分，避免接反導致功能異常。
2. 成本效益：
   • 初始投資約1.5萬元（含防雷器、接地施工及安裝調試），設備損壞率預計降低至5%以下，2年內收回成本。

結語

城鐵閉路電視子系統一體化防雷方案通過“多級防護+智能監測+全場景適配”，為設備提供從直擊雷攔截到信號傳輸?shù)娜溌繁Ｗo(hù)。無論是應對極端天氣、電網波動，還是保障公共安全連續運行，該方案均能顯著降低雷電災害風險，提升系統可靠性。

防雷方案設計依據

IEC62305《雷電保護標準》
GB50057-2010 《建筑物防雷設計規范》
GB50343-2012 《建筑物電子信息系統防雷技術規范》
YD5068-98 《移動通信基站防雷與接地設計規范》
YD5078-98 《通信工程電源系統防雷技術規定》
YD/T5098-2001 《通信局(站)雷電過電壓保護工程設計規范》
GA173-2002 《計算機信息系統防雷保安器》
GB50174-2008 《計算機房防雷設計規范》
GB2887-2011 《計算機場地技術條件》
