一、產品概述

RJ45S-E100/4-B OBO網絡信號防雷器是德國OBO公司研發的一款專為RJ45接口設計的網絡信號防雷設備，符合IEC 61643.21和GB 18802.21標準。其核心功能是通過多級串聯保護結構，快速泄放雷電能量，確保網絡設備在惡劣環境下穩定運行。該防雷器支持100Mbps傳輸速率，適用于百兆以太網環境，可保護交換機、路由器、服務器等關鍵設備。

---

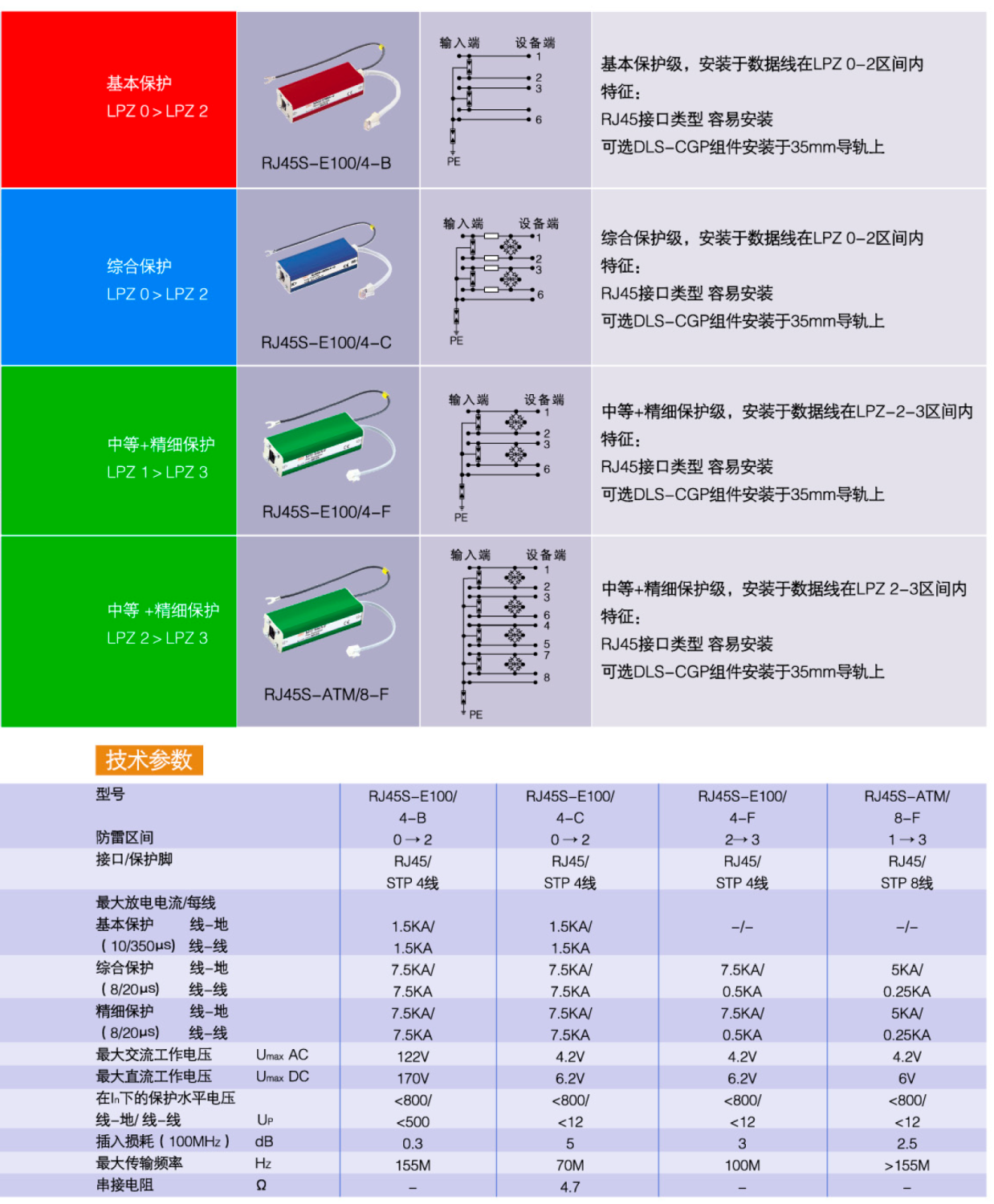

二、技術參數與性能優勢

1. 高能量防護能力

   • 最大放電電流：每線7.5kA（線-地）和5kA（線-線），可承受雷電瞬態高壓沖擊。
   • 保護水平電壓：線-地≤800V，線-線≤500V，遠低于設備耐受閾值。
   • 響應時間：≤1ns，實現納秒級雷電響應，減少信號干擾。

2. 低損耗與兼容性

   • 插入損耗：≤0.5dB，確保信號傳輸質量不受影響。
   • 接口兼容性：支持RJ45/STP 4線接口，適配多種網絡設備。

3. 多級防護設計
   采用半導體放電管、壓敏電阻等元件，結合共模與差模保護，覆蓋LPZ 0-3雷電防護分區，有效抑制雷電感應和電磁脈沖。

---

三、典型應用場景

1. 數據中心與通信機房
   保護交換機、服務器等核心設備，防止雷電通過電源線或信號線侵入，避免數據丟失或設備損壞。

2. 室外監控系統
   串聯于攝像機網線與終端之間，保障視頻信號穩定傳輸，避免雷擊導致圖像模糊或系統中斷。

3. 工業自動化控制
   適用于PLC、工控機等設備的信號線路防護，確保工業控制系統在惡劣環境下可靠運行。

---

四、安裝與維護指南

1. 安裝要點

   • 接線方向：輸入端（IN）連接非保護側，輸出端（OUT）連接被保護設備，避免接反。
   • 接地要求：接地線需短而粗（建議≤1.5米），電阻≤4Ω，且與電源地線共地。
   • 環境適配：室外安裝時需加裝防水箱，避免雨水侵蝕。

2. 維護建議

   • 定期檢查防雷器狀態，若指示燈異?；蛐盘杺鬏敭惓＃枇⒓锤鼡Q。
   • 雷雨季節前進行專項檢測，確保接地系統有效性。

---

五、總結

RJ45S-E100/4-B OBO網絡信號防雷器憑借其高防護等級、低損耗特性及多場景適用性，成為網絡設備防雷的優選方案。通過合理安裝與定期維護，可有效降低雷電風險，保障網絡系統的穩定運行。對于需要高可靠性網絡環境的用戶，該防雷器是不可或缺的安全屏障。

產品型號：RJ45S-E100/4-B
