一、產品概述

RJ45S-ISDN/4-C是OBO針對ISDN（綜合業務數字網）及4線制數據傳輸系統設計的信號防雷器，采用RJ45接口標準，支持UTP（非屏蔽雙絞線）傳輸。其核心功能是通過兩級保護電路（氣體放電管+壓敏電阻+箝位二極管）有效吸收雷電浪涌能量，將過電壓限制在設備可承受范圍內，確保數據線路在惡劣環境下持續穩定運行。

---

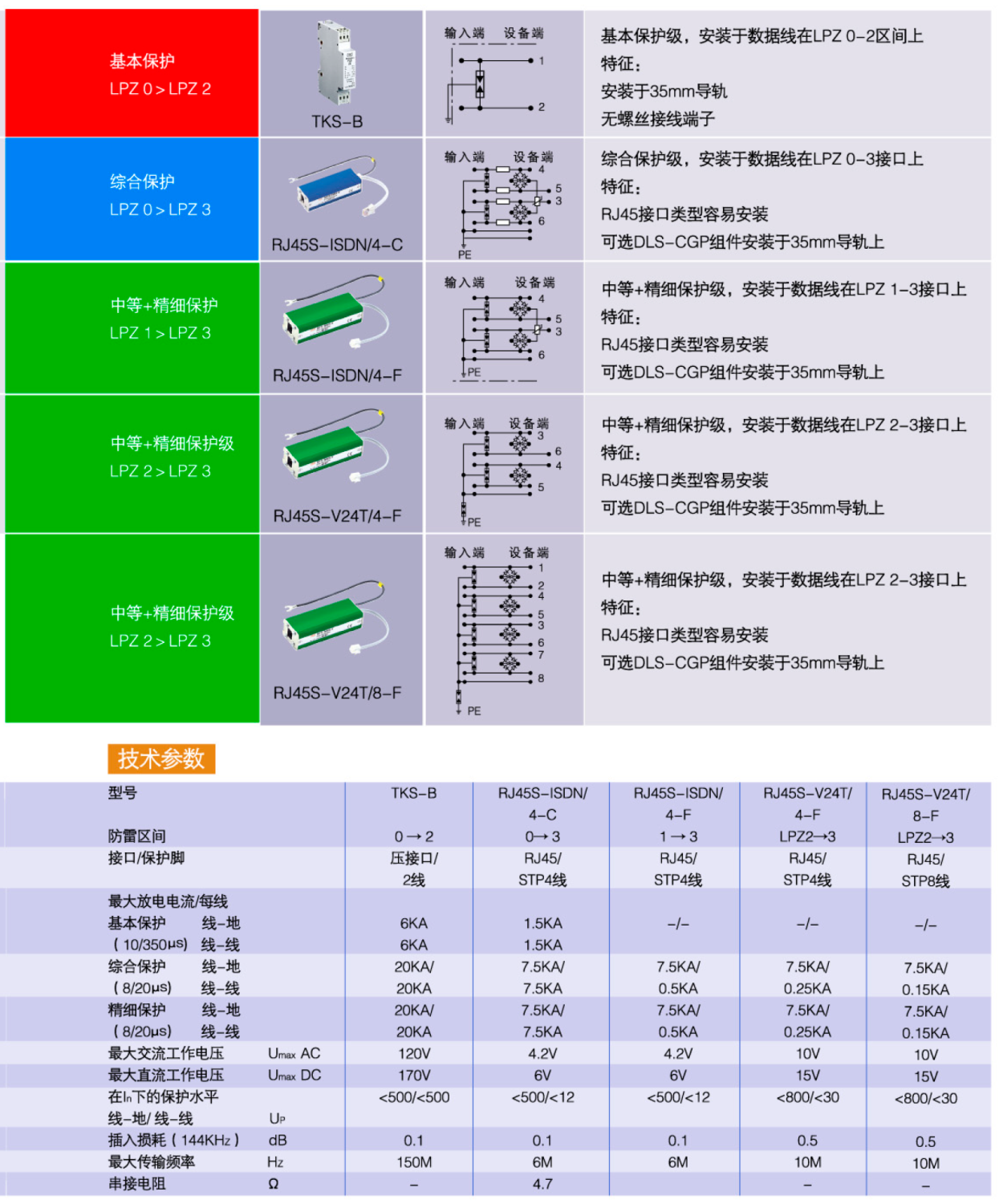

二、技術特性與優勢

1. 多級防護架構

   • 第一級（LPZ 0→LPZ 2）：快速響應雷電沖擊，通流容量達6kA/線，保護水平電壓低于500V。
   • 第二級（LPZ 2→LPZ 3）：進一步降低殘壓，適用于精細保護場景，如靠近敏感設備的末端線路。

2. 兼容性與靈活性

   • 支持ISDN、以太網等多種協議，適用于工業控制、安防監控、通信基站等場景。
   • 35mm導軌安裝與無螺釘壓接設計，簡化布線流程，支持帶電插拔維護。

3. 環境適應性

   • 防水防塵（IP54等級），外殼采用耐候材料，適用于戶內外復雜環境。
   • 線路-地、線-線雙向保護，有效抑制共模與差模干擾。

---

三、典型應用場景

1. 工業控制系統
   保護PLC、傳感器等設備的數據傳輸線路，避免雷擊導致生產線停機。
2. 網絡通信
   保障數據中心、樓宇網絡交換機的RJ45接口安全，防止因浪涌損壞核心設備。
3. 安防監控
   防護網絡攝像機、錄像機的供電與信號線路，確保視頻傳輸連續性。

---

四、安裝與維護建議

• 安裝規范：建議在LPZ 0→LPZ 3防護區域內使用，接線時注意區分線-地與線-線保護路徑。
• 狀態監測：通過防雷器自帶的雷電計數器與指示燈，實時掌握設備老化情況，及時更換。
• 接地要求：確保系統接地電阻≤10Ω，避免電位反擊風險。

---

五、總結

RJ45S-ISDN/4-C OBO數據線信號防雷器憑借其卓越的防護性能、模塊化設計與廣泛兼容性，成為現代復雜電磁環境下數據傳輸線路的“安全盾牌”。無論是工業自動化、智能建筑還是通信網絡，該產品均可為關鍵設備提供從粗放到精細的全方位防護，顯著降低雷電災害損失。

產品型號：RJ45S-ISDN/4-C
