一、產品概述

DV M2 TT 2P 255 FM是一款模塊化復合型雷電流電涌保護器，專為單相TT與TN系統設計，適用于防雷分區OA-2（直擊雷非防護區）。其采用火花間隙與限壓型元件復合技術，兼具高放電容量和低殘壓特性，可有效保護終端設備免受雷電沖擊和開關過電壓的影響。

二、核心技術參數

該產品通過RADAX Flow技術實現續流抑制，確保在預期續流至50kArms時仍能保持系統穩定。其模塊化設計支持快速更換保護模塊，且外殼采用阻燃材料（UL 94-0級），防護等級達IP20。

三、典型應用場景

1. 無線通信基站電源保護
   在無線基站（RBS）中，DV M2 TT 2P 255 FM可安裝在進戶線入口或分配電柜中，直接吸收雷電流，保護電源單元（PSU）免受雷擊損害。其兼容TT/TN系統特性，無需額外調整即可適配不同供電網絡。

2. 低壓配電系統防護
   作為1級電涌保護器，該產品需安裝在主配電板（MDB）的進線端，與后續2級、3級SPD形成能量協調保護鏈。例如，在電纜長度超過10米時，需通過縮短連接線或增加局部等電位連接（如金屬外殼接地）確保保護效果。

3. 工業設備抗浪涌需求
   針對電機、傳感器等敏感設備，其1.5kV的電壓保護水平可降低設備絕緣擊穿風險，同時工頻續流遮斷能力保障系統在雷電后持續供電。

四、核心優勢

1. 復合型防護設計
   結合火花間隙與限壓型元件，既可泄放雷電流，又能限制殘壓至設備耐受范圍，實現“1+1>2”的防護效果。

2. 能量協調技術
   通過內置電子觸發回路，主動降低火花間隙啟動電壓，實現與前級SPD的零距離配合，避免能量反射導致的保護失效。

3. 靈活的安裝兼容性
   支持35mm DIN軌安裝，最大導線截面積達50mm2，適用于多種布線場景。同時提供故障狀態指示窗口，便于運維管理。

五、安裝規范與注意事項

1. 電纜長度限制
   主配電板至SPD的連接線長度應≤0.5米，若超過需通過縮短線路或增加等電位連接補償電壓降。

2. 后備保護配置
   若SPD上游無斷路器，需選擇時間電流特性與熔絲匹配的外部保護裝置，避免誤跳閘。

3. 系統接地要求
   在TN-C系統中，SPD需安裝在PEN導體分離點0.5米范圍內；TT系統則需確保接地電阻≤10Ω。

結語

DEHN DV M2 TT 2P 255 FM憑借其高可靠性、強兼容性和智能化設計，為電氣系統提供了全面的雷電防護解決方案。無論是通信基站、工業設備還是民用建筑，該產品均可通過科學選型與規范安裝，顯著降低雷電災害風險，保障系統長期穩定運行。

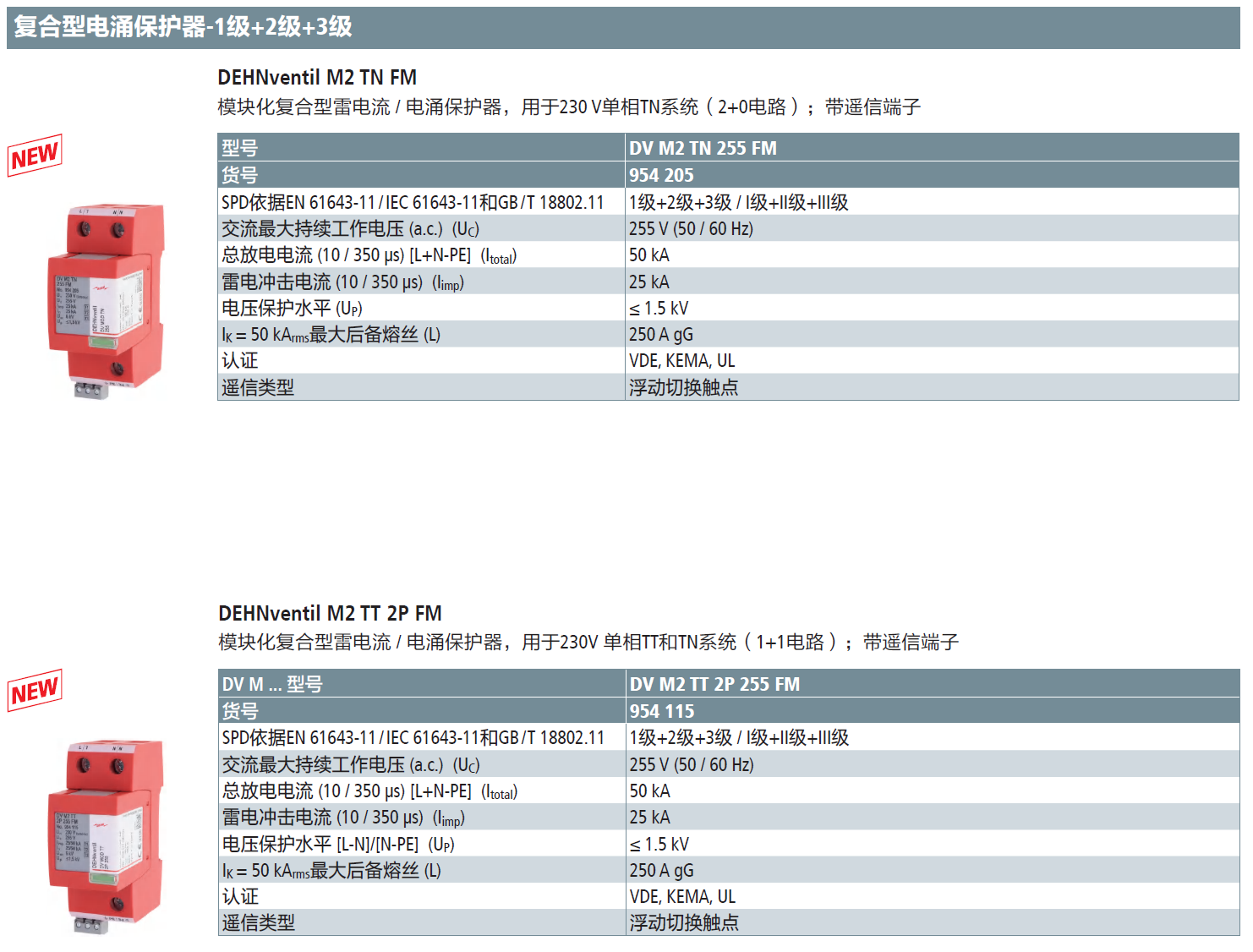

產品型號：DV M2 TN 255 FM，DV M2 TT 2P 255 FM
