一、產品概述

DV M2 TT 255 FM是一款1級復合型雷電流電涌保護器，專為無線移動基站（RBS）等高敏感電源系統設計。其采用火花間隙技術，可有效吸收雷擊電流（10/350 μs波形）和開關過電壓，保護下游電氣設備免受瞬態過電壓損害。該產品支持TT系統接地方式，適用于進戶線入口或分配電柜前端，實現源頭級防護。

二、技術特點

1. 高放電能力與續流抑制
   DV M2 TT 255 FM的放電能力達100 kA（10/350 μs），可應對極端雷擊場景。其獨有的RADAX Flow技術具備續流遮斷功能，即使在50 kA rms短路電流下，20 A gG熔絲仍不會誤跳閘，保障系統供電連續性。

2. 能量協調與系統兼容性
   通過全面測試驗證，該產品與多種電源單元（如RBS的PSU）實現能量協調，無需額外安裝“2級”保護器即可滿足防護需求。同時支持TN-C、TN-S及TT系統，提供“3+1”通用解決方案。

3. 模塊化設計與便捷維護
   采用預接線底座與可插拔保護模塊結構，支持快速更換。配備狀態指示窗口，可實時顯示工作或故障狀態，降低維護復雜度。

三、典型應用場景

• 無線通信基站：直接安裝在RBS上游的分配電柜中，吸收進戶線雷電流，保護核心電源設備。
• 戶外設施供電：適用于立桿、天線等易受直擊雷影響的場景，配合等電位連接與外部防雷系統，構建多重防護網絡。
• 工業與民用建筑：滿足IEC 60364-5-53標準要求，在低壓配電系統中協調1級、2級、3級SPD，確保全鏈路電涌防護。

四、安裝與注意事項

1. 位置選擇：建議安裝在進戶線入口或主配電板（MDB）前端，最長連接電纜不超過0.5米，以限制電壓保護水平（Up）不超過設備耐受電壓的80%。
2. 等電位連接：若系統為TN-C或存在長電纜（＞10米），需通過金屬外殼或局部等電位連接以增強防護效果。
3. 認證與可靠性：通過IEC 61643-11標準測試，具備短路耐受能力（ISCCR），適用于高短路電流環境。

五、總結

DV M2 TT 255 FM憑借其復合型設計、高能量協調能力及模塊化結構，為電源系統提供了從雷電流防護到電涌抑制的全方位解決方案。無論是無線通信基站、戶外設施還是復雜建筑配電，該產品均可通過定制化配置實現高效防護，降低雷電風險帶來的經濟損失。

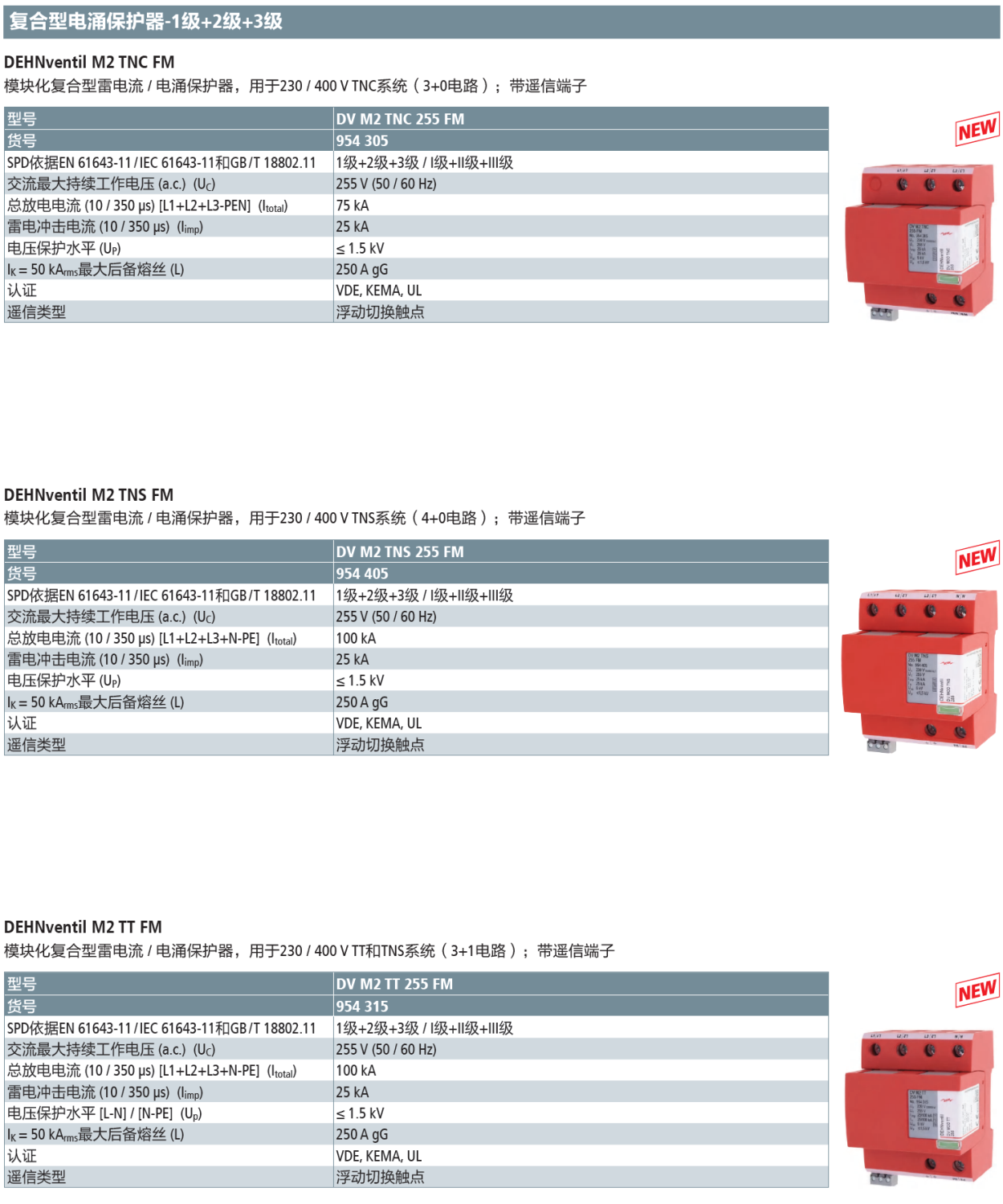

產品型號(貨號)：DV M2 TT 255 FM(954 315)，DV M2 TNC 255 FM(954 305)，DV M2 TNS 255 FM(954 405)
