随着自動駕駛技術的快速發展，高性能的相機模块成为了自動駕駛車輛中不可或缺的一部分。GMSL（GigE Vision and Machine Vision Link）相機是一種廣泛用于機器视覺領域的相機模块，具有高分辨率、高幀率和低延遲等優點。在NVIDIA Jetson AGX Orin上部署GMSL相機，可以为自動駕駛車輛提供更強大的视覺感知能力。
本文将介紹GMSL相機在Jetson AGX Orin上的部署步驟，包括硬件連接、驅動程序安裝、相機配置和應用程序開發等方面。
硬件清單：
1、NVIDIA Jetson Agx Orin 開發套件
2、Leetop GMSL相機转接闆 1715
3、GMSL相機
一、硬件連接

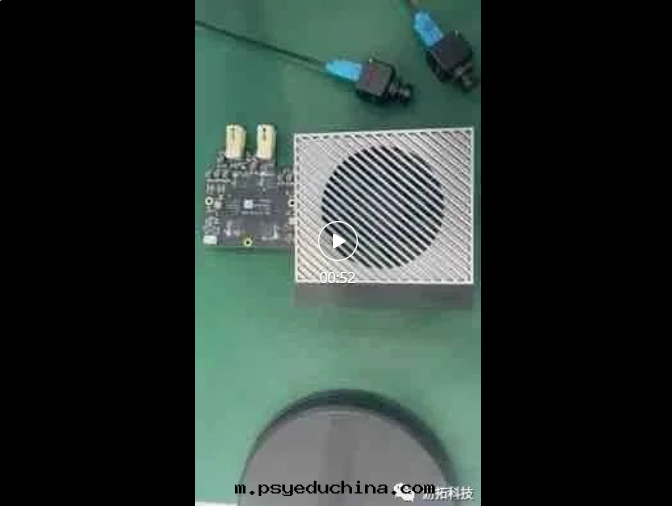

首先，需要将1715、GMSL相機與Jetson AGX Orin進行連接。由于AGX Orin套件的接口闆上並未将GMSL相機接口引出，所以需要需要Leetop-1715将接口转接出来，同时還需要为相機提供穩定的電源供應。
二、驅動程序安裝及配置
安裝完驅動程序后，需要对相機進行配置，以便使其能夠滿足特定應用的需求。这包括設置相機的工作模式、分辨率、幀率等參數。可以通过修改配置文件或使用制造商提供的工具進行配置。在配置过程中，需要注意确保相機的參數設置與應用程序的需求相匹配。
下载gmsl_camera.ko到Jetson AGX Orin，並使用腳本進行驅動的加载和相機的配置，進入
Jetson AGX Orin的Ubuntu环境，並打開控制台（假設把驅動程序和配置腳本安裝在HOME目录下），運行配置腳本：
GMSL可以同时連接8路相機，yt-ox08b40-h.sh是8MP-YUV422相機的配置腳本（不同的相機可能对應不同的配置腳本），配置腳本檢測並加载GMSL相機驅動，並完成GMSL參數的配置。
腳本的運行參數说明如下：
yt-ox08b40-h.sh 30 # 配置相機挂载控制總線30，配置第1、2路相機，默認为30
yt-ox08b40-h.sh 31 # 配置相機挂载控制總線31，配置第3、4路相機
yt-ox08b40-h.sh 32 # 配置相機挂载控制總線32，配置第5、6路相機
yt-ox08b40-h.sh 33 # 配置相機挂载控制總線30，配置第7、8路相機
第1~8路相機对應的設備节點为/dev/video0~/dev/video7，如果檢測到第1，和第5路相機，那麼就对應操作/dev/video0和/dev/video4。
在上图中，檢測30-0地址的相機失敗，说明該相機沒有正常連接，而30-1成功，说明正常檢測到第2路相機（对應設備节點为/dev/video1），其它相機的檢測以此類推。
可以使用以下命令来檢測相機驅動的加载情況：
如果硬件連接和設備沒有問題，那麼就可以正常的輸出图像。
GMSL相機一般輸出YUV422图像，分辨率和幀頻都由相機来确定，不可設置。例如对于該測試的相機，分辨率为3860x2160，幀頻为30幀/秒，輸出的图像格式是UYVY。
四、應用程序開發
完成相機配置后，可以開始開發應用程序来獲取和處理相機的图像數據。在開發过程中，需要使用相應的软件開發包（SDK）和編程語言（如C++或Python）。SDK通常会提供一系列函數和工具，以便讓開發者能夠方便地訪問和控制相機。可以使用SDK提供的函數来读取相機的图像數據，並在處理后将其傳輸到自動駕駛車輛的控制系統或其他模块中。
对應相機的開發，使用Linux的V4L2标準調用即可，關鍵的問題是找到对應的設備节點，並根據相機的分辨率，图像格式来進行图像的操作。
六、總結
本文介紹了GMSL相機在Jetson AGX Orin上的部署步驟，包括硬件連接、驅動程序安裝、相機配置等方面。通过按照这些步驟進行操作，可以成功地将GMSL相機集成到Jetson AGX Orin系統中，並使其为自動駕駛車輛提供強大的视覺感知能力。需要注意的是，在部署过程中需要仔细檢查每个步驟的正确性，並根據實際應用需求進行相應的調整和優化。
