一、產品概述

WAVEFILTER 6A 是魏德米勒（Weidmüller）推出的一款高性能電涌保護與信號隔離設備，專為工業自動化控制系統設計。該產品通過高精度信號隔離、抗干擾濾波和電涌保護功能，確保工業設備在復雜電磁環境下的穩定運行。其核心應用場景包括石油化工、電力系統、智能制造等領域，尤其適用于需要高安全性和信號完整性的危險區域（如0區、1區）。

二、核心功能與技術特點

1. 多重保護與信號隔離

WAVEFILTER 6A 采用輸入、輸出、電源三端隔離技術，有效阻斷電磁干擾、地環路噪聲和電涌沖擊對信號的損害。其隔離電壓高達2000V，確保設備在高壓或高頻干擾環境下的安全運行。

• 信號處理能力：支持多種信號類型的隔離與轉換，包括4-20mA、0-10V、PT100熱電阻、熱電偶信號等，并可處理二線制HART信號及NAMUR傳感器信號。

• 電涌保護：通過內置浪涌抑制元件（如MOV、GDT等），可抵御高達瞬態過電壓，保護后端設備免受雷擊或開關浪涌的破壞。

2. 緊湊設計與靈活配置

• 模塊化結構：采用22.5mm寬的Wave外殼設計，支持DIN導軌密集安裝，節省機柜空間。插拔式電路板設計簡化了維護與更換流程，支持免工具安裝。

• 軟件配置：通過魏德米勒的“WI-Manager”軟件，用戶可對設備進行遠程診斷和參數設置，支持FDT/DTM技術，兼容多種工業協議。

3. 高可靠性與認證標準

• 環境適應性：工作溫度范圍覆蓋-20℃至60℃，適用于惡劣工業環境。

• 國際認證：通過ATEX、IECEx、GOST、FM等全球主流防爆認證，滿足危險區域（如Class 1, Division 1/2/3）的安全要求。

• 長期穩定性：采用高精度元器件和溫度補償技術，確保信號傳輸?shù)拈L(zhǎng)期穩定性與低漂移特性。

三、典型應用場景

1. 石油化工與天然氣：在防爆區域中隔離危險區與安全區的信號，保障變送器、傳感器與控制系統的安全通信。

2. 電力系統：用于繼電保護裝置、配電柜中的信號濾波與電涌防護，防止雷擊或操作過電壓導致的設備損壞。

3. 智能制造：在PLC、DCS系統中實現多通道信號隔離，解決因接地差異或長距離傳輸導致的信號失真問題。

四、產品優勢總結

1. 安全與效率并重：三端隔離設計結合電涌保護功能，兼顧設備安全與信號質量。

2. 靈活擴展：支持單/雙通道配置，可適配不同規模的工業控制系統。

3. 成本優化：模塊化設計降低維護成本，高密度安裝減少機柜占用空間。

4. 全球適用性：通過多國認證，滿足跨國項目的合規需求。

五、選型與技術支持

WAVEFILTER 6A 提供多種衍生型號（如ACT20X系列、WAVE EX系列），用戶可根據具體需求選擇輸入/輸出類型、防護等級（如IP68）及供電方式（回路供電或獨立24VDC）。魏德米勒代理商（如長沙華保）可提供現貨供應、系統集成及技術培訓支持，助力用戶快速部署。

通過技術創新與工業場景的深度適配，WAVEFILTER 6A 已成為工業自動化領域的關鍵組件，為復雜環境下的設備安全與信號穩定性提供了可靠保障。

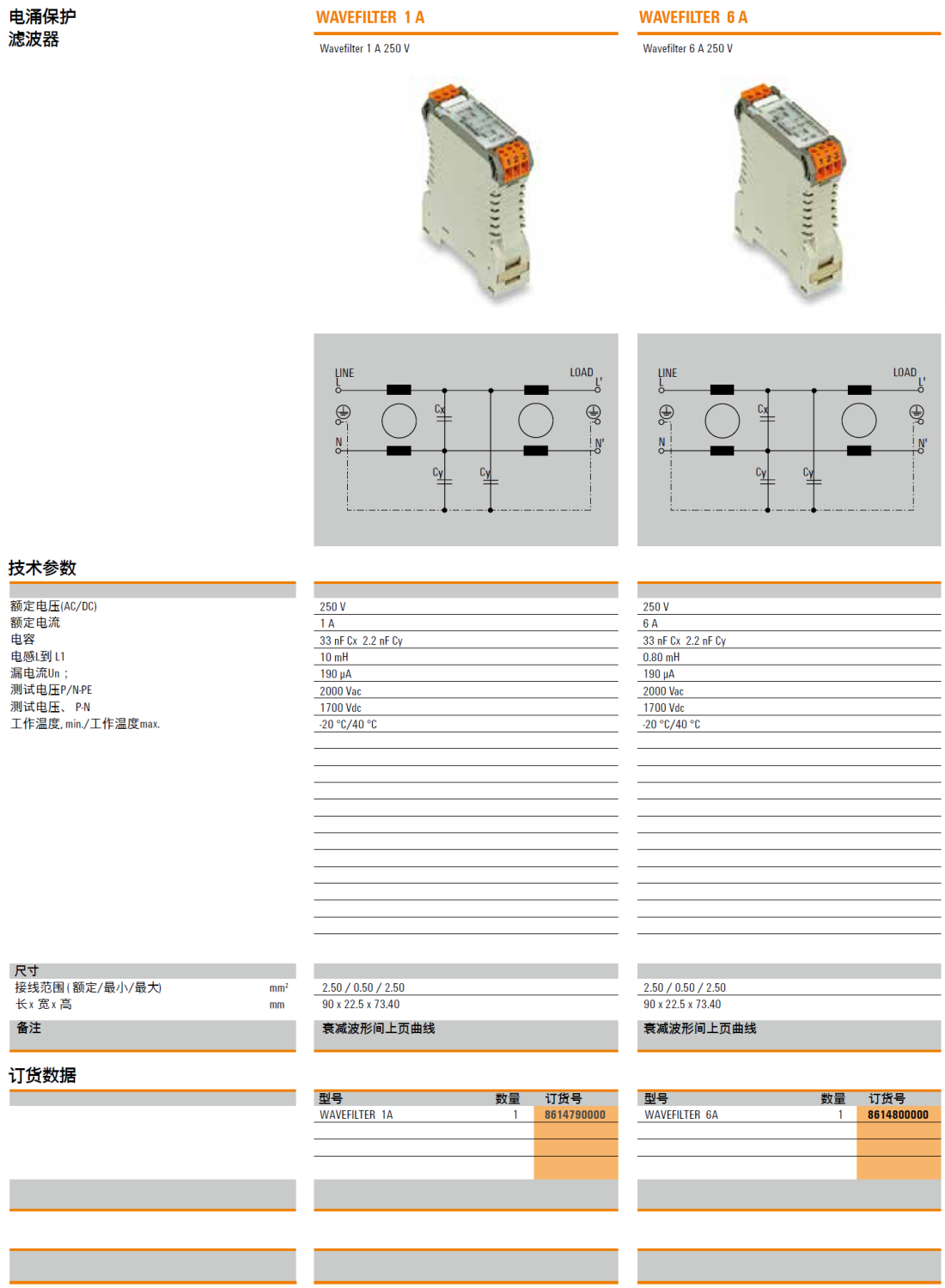

產品型號(貨號)：WAVEFILTER 1A(8614790000)，WAVEFILTER 6A(8614800000)
