產品概述

魏德米勒VARITECTOR SPC（VSPC）系列電涌保護器是專為工業環境中的數字信號電路設計的高性能保護裝置，而VSPC BASE 2SL FG EX作為其核心底座組件，集成了模塊化、本質安全和智能監控功能，為石油化工、能源電力、智能制造等高風險場景提供了可靠的浪涌防護支持。該底座支持可插拔式保護模塊，適配2線制數字信號系統，并符合IEC 61643-21標準中CLASS D1、C1和C2環境下的嚴苛防護要求。

核心功能與設計亮點

1. 模塊化與防錯插設計
   VSPC BASE 2SL FG EX采用可插拔模塊化結構，支持快速更換和維護，且具備防錯插設計，避免人為操作失誤導致的設備損壞。底座與保護模塊的緊湊型結構（寬度僅17.8毫米）節省了控制柜空間，適用于高密度布線的工業場景。

2. 本質安全與高兼容性
   針對本質安全電路（Ex i）需求，該底座通過了ATEX防爆認證，可應用于易燃易爆環境中的數字信號傳輸保護，如石化行業的現場儀表和控制系統。其兼容性覆蓋12V至60V多種電壓等級，并通過顏色標簽（如藍色標簽對應24V數字信號）實現快速識別，簡化了選型與安裝流程。

3. 智能監控與遙信功能
   底座內置狀態指示燈（紅/綠LED）和遙信觸點，可實時反饋保護模塊的運行狀態。當檢測到電涌沖擊或模塊故障時，紅色LED亮起并通過控制單元向中央監控系統發送告警信號，實現遠程運維管理。此外，其內部校準錯誤檢測功能符合IEC 61643-22標準，確保防護性能的長期穩定性。

技術參數與防護能力

• 防護等級：最大放電電流20kA（8/20μs波形），適用于高能量浪涌環境。
• 接地設計：導軌直接接地技術，確保浪涌電流高效泄放，降低殘壓對后端設備的威脅。
• 接線范圍：支持0.05mm2至6mm2導線，適配多種工業信號電纜規格。

應用場景

該底座廣泛用于以下場景的數字化信號傳輸保護：

• 石油化工：保護現場儀表（如壓力傳感器、溫度變送器）的4-20mA信號回路，防止雷擊或電磁干擾導致的信號失真。
• 智能制造：為PLC、DCS系統的數字I/O模塊提供冗余防護，確保生產線控制信號的連續性。
• 能源電力：應用于光伏逆變器、充電樁等新能源設備的通信接口，提升系統抗浪涌能力。

維護與測試

通過配套的V-TEST BASIC手持測試單元，用戶無需拆卸模塊即可完成電涌保護器的狀態檢測，符合IEC 62305標準對定期維護的要求。測試流程僅需三步：插入測試儀、讀取狀態、更換異常模塊，大幅降低停機時間。

行業認證與標準

VSPC BASE 2SL FG EX嚴格遵循多項國際標準，包括：

• IEC 61643-21（信號電涌保護器性能與測試）
• ATEX/IECEx（防爆環境適用性）
• GB/T 18802.21（中國國家標準）

總結

魏德米勒VSPC BASE 2SL FG EX憑借其模塊化設計、本質安全特性和智能化監控功能，成為工業數字信號浪涌保護的標桿產品。其融合了高防護性能與便捷運維，為關鍵基礎設施的穩定運行提供了堅實保障。

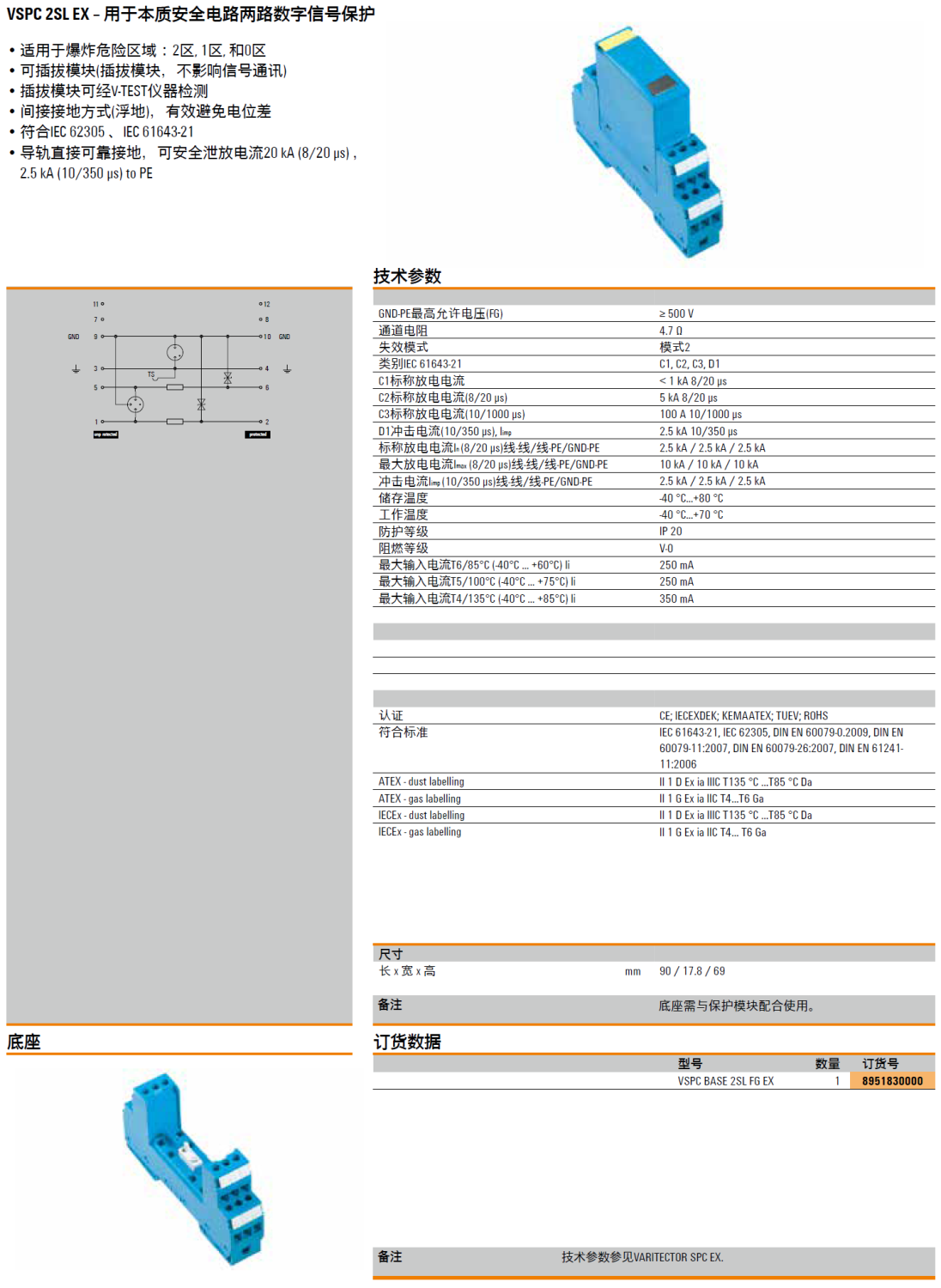

產品型號(貨號)：VSPC BASE 2SL FG EX(8951830000)
