一、產品概述

VPU III R 230V/6KV AC是魏德米勒專為交流230V低壓系統設計的III級（D級）電涌保護器，符合IEC 61643-11標準。其核心功能包括：

• 額定電壓：230V AC（50/60Hz）

• 最大放電電流（Imax）：3kA（8/20μs）

• 電壓保護水平（Up）：≤1.5kV

• 響應時間：≤25ns

• 保護模式：L-L、L-N、L-PE、N-PE全模式保護

該產品采用模塊化設計，支持DIN導軌安裝，適配工業配電柜的緊湊空間需求。

二、核心技術特點

1. 多級防護架構
   內置壓敏電阻（MOV）與氣體放電管（GDT）協同工作，實現能量分級泄放，確保設備在10/350μs雷電流沖擊下的安全。

2. 智能狀態指示
   配備可視化的機械狀態窗口（綠色/紅色）及遠程信號觸點（NC/NO），支持實時監控保護模塊健康狀態，便于運維人員快速排查故障。

3. 熱脫扣保護
   當MOV因過載發熱時，內置熱熔斷機制可自動切斷故障模塊，避免起火風險，符合VDE 0100-534安全標準。

4. 寬溫域適應性
   工作溫度范圍-40℃至+80℃，適用于高寒、高溫等嚴苛工業環境。

三、典型應用場景

1. 工業自動化系統
   保護PLC、變頻器、伺服驅動器等精密控制設備免受電網浪涌干擾。

2. 可再生能源電站
   應用于光伏逆變器、風電變流器的交流輸出端，提升系統可靠性。

3. 通信基礎設施
   為基站、數據中心UPS系統提供次級電涌防護，保障數據傳輸穩定性。

4. 軌道交通
   適配信號控制系統、站臺供電設備，滿足EN 50155鐵路標準要求。

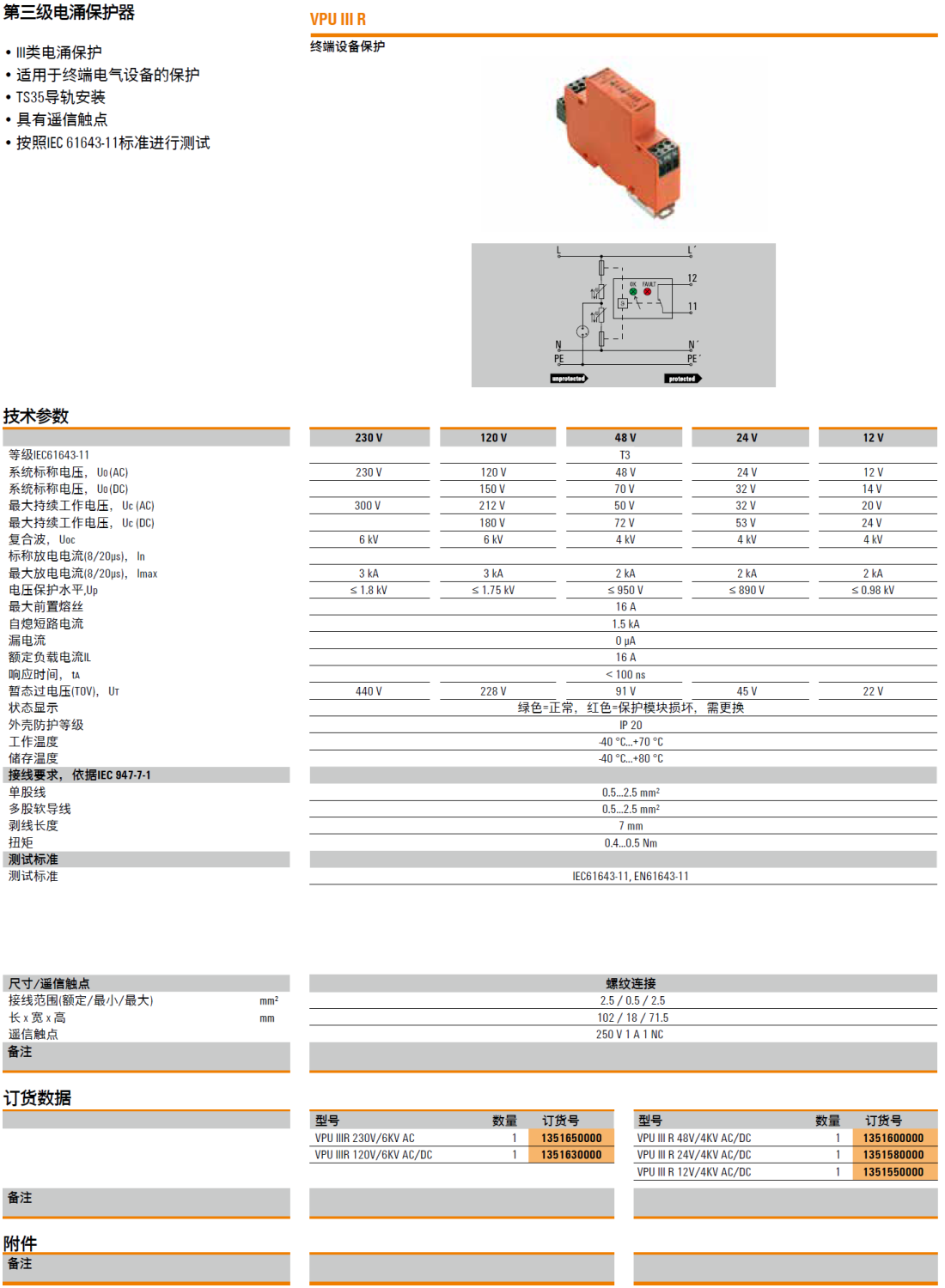

四、技術參數對比

五、選型與安裝建議

• 系統匹配：建議與III級（D級）SPD（如魏德米勒PT系列）配合使用，構建分級防護體系。

• 接地要求：保護器PE端需通過≥16mm2銅纜接入獨立接地網，接地電阻≤4Ω。

• 維護周期：常規環境每12個月檢測一次，沿海/高污染區域縮短至6個月。

結語

魏德米勒VPU III R 230V/6KV AC電涌保護器通過德國VDE認證及中國GB/T 18802.11標準，將高效防護與智能診斷功能深度融合。

產品型號(貨號)：VPU III R 230V/6KV AC(1351650000)，VPU III R 120V/6KV AC/DC(1351630000)，VPU III R 48V/4KV AC/DC(1351600000)，VPU III R 24V/4KV AC/DC(1351580000)，VPU III R 12V/4KV AC/DC(1351550000)
