一、產品概述與技術特性

魏德米勒BNC Connector/M-F系列同軸天饋線信號電涌保護器專為射頻信號傳輸場景設計，適用于無線通信基站、衛星接收系統、監控網絡等場景，可有效防護雷擊感應過電壓、靜電放電（ESD）及操作過電壓對BNC接口設備的損害。其核心技術特點包括：

1. 多級復合防護架構
   采用“氣體放電管（GDT）+TVS二極管+自恢復保險絲（PPTC）”三級防護設計。第一級GDT（如2R90A-Q）實現共模高壓泄放，響應速度達納秒級；第二級TVS二極管（如DW03DLC-B-S）提供低殘壓鉗位，結電容低至1pF，確保高頻信號完整性；第三級PPTC提供過流隔離保護，異常電流消除后自動復位。
2. 高頻傳輸優化
   支持0-3GHz寬頻帶（駐波比≤1.2，插入損耗≤0.5dB），適配50Ω阻抗系統，滿足無線通信、視頻傳輸?shù)葓?chǎng)景對信號穩定性的嚴苛要求。
3. 智能狀態監測
   內置狀態顯示窗（黃色預警）及可選遙信功能，實時反饋模塊工作狀態，便于運維人員快速定位故障。

二、核心優勢與創新設計

1. 模塊化可插拔結構

采用VARITECTOR SPC系列分體式設計，支持熱插拔更換保護模塊，無需停機維護。螺釘聯接的VARITECTOR SSC系列端子式產品則適用于高振動環境，確保連接可靠性。

2. 寬壓耐受與合規認證

通過IEC 61643-11、UL 1449 Ed.4等國際標準認證，標稱放電電流（In）達5kA，最大放電電流（Imax）10kA，滿足C1/C2/C3/D1類應用場景需求。

3. 環境適應性強化

金屬外殼屏蔽設計（接地電阻<10Ω）有效抵御電磁干擾，-40℃至+85℃寬溫域工作能力適配戶外惡劣環境。

三、典型應用場景

1. 無線通信系統
   保護基站天線、射頻收發設備免受雷電感應過電壓沖擊，保障通信鏈路穩定性。
2. 安防監控網絡
   防護攝像頭與傳輸線路間的靜電放電，避免誤碼率升高導致的圖像失真。
3. 工業自動化控制
   在PLC、傳感器等I&C（測量與控制系統）中，抑制總線通訊（RS485/232）的瞬態干擾。

四、選型與安裝建議

1. 關鍵參數匹配

• 接口類型：需與BNC/M-F公母頭匹配，支持TNC、F頭等衍生接口。
• 通流容量：根據當?shù)乩妆┤諗?shù)及設備耐壓等級選擇In≥5kA、Up≤600V的型號。
• 安裝位置：優先靠近設備端口，縮短暴露線路長度（建議≤1m），減少電感效應。

2. 系統級防護策略

采用“前端GDT泄流+中端TVS限壓+末端PPTC自恢復”多級聯方案，結合等電位連接與屏蔽接地，形成縱深防護體系。

五、技術演進與行業趨勢

魏德米勒通過集成化設計（如將SPD與同軸連接器一體化）和智能化升級（內置IoT監測模塊），推動天饋防護向“免維護、自診斷”方向發展。未來，針對5G毫米波頻段（>3GHz）的低損耗防護方案將成為技術迭代重點。

結語
魏德米勒BNC Connector/M-F系列憑借其模塊化架構、高頻性能及智能監測功能，為復雜電磁環境下的信號傳輸安全提供了可靠保障。

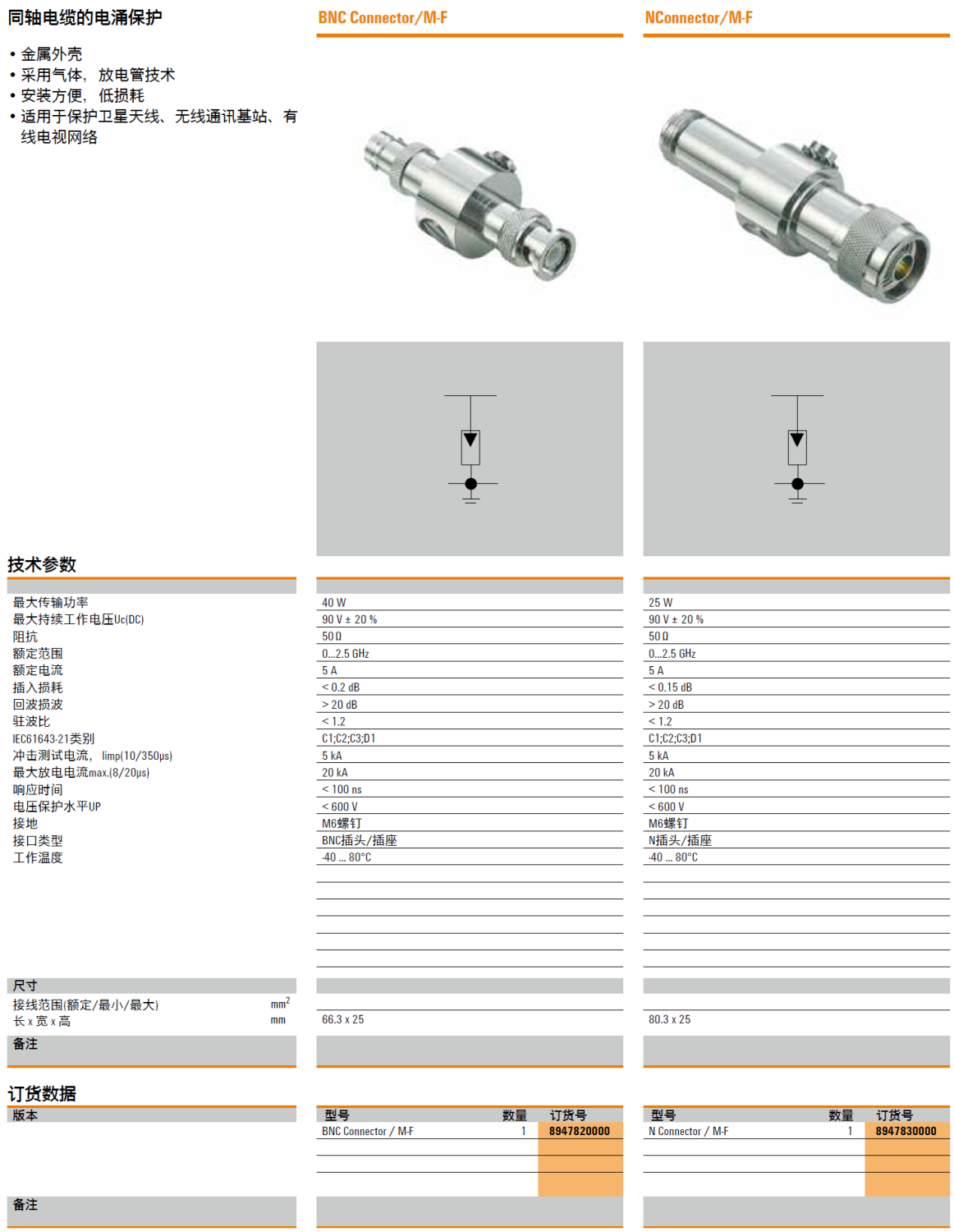

產品型號(貨號)：BNC Connector / M-F(8947820000)，N Connector / M-F(8947830000)
