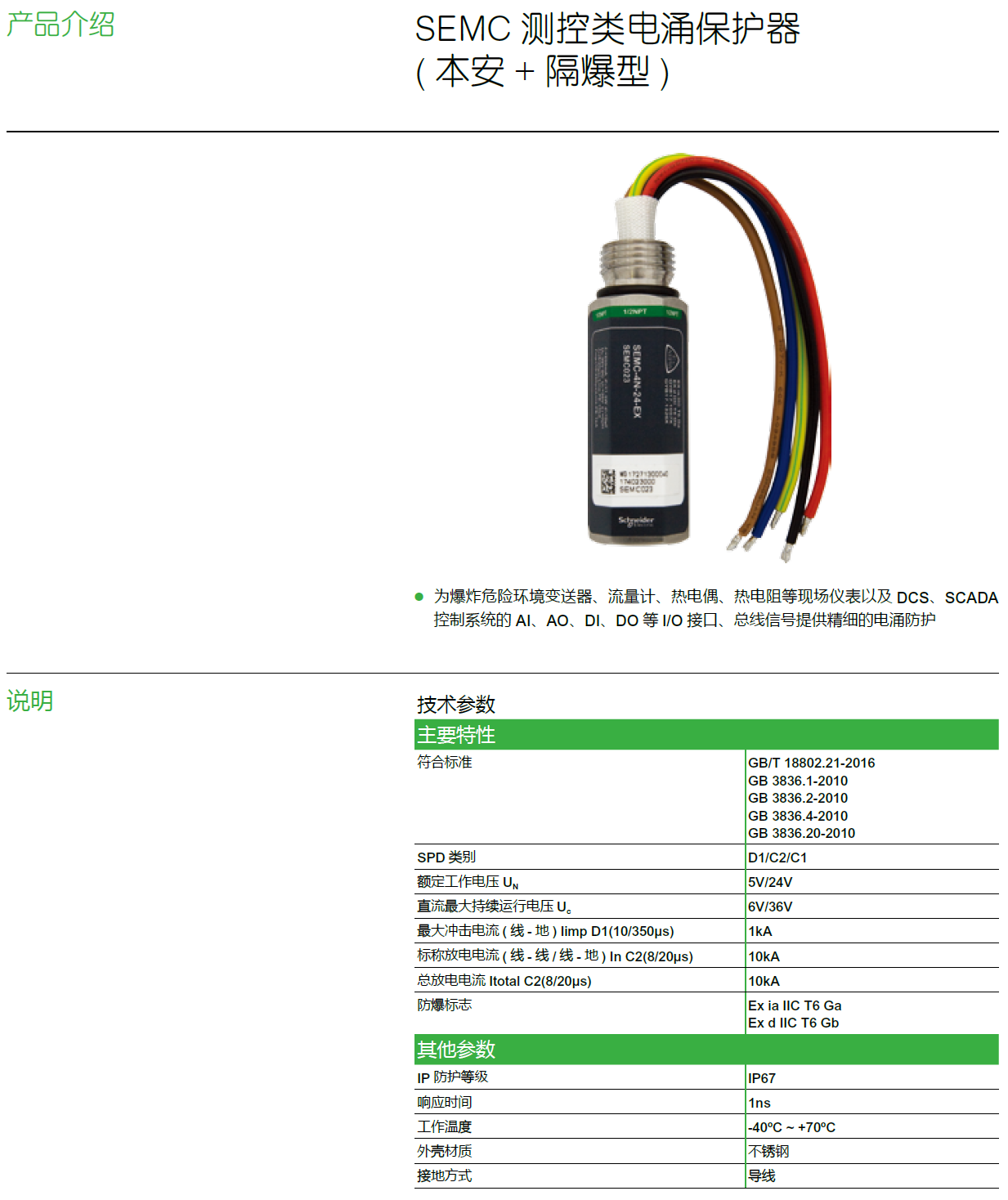

一、產品概述

SEMC-2M-24-EX是施耐德電氣SE系列信號類電涌保護器（SPD）中的測控類專用型號，專為工業自動化場景設計。該產品屬于本安型（EXi）與隔爆型（EXd）雙重防爆認證的復合型電涌保護器，適用于石油、化工、制藥、電力等存在爆炸性氣體或粉塵的危險環境。其核心功能是為變送器、流量計、熱電偶、DCS/SCADA系統的AI/AO/DI/DO信號及總線線路提供精細的電涌防護，確保工業控制系統在雷電或電磁脈沖沖擊下的安全穩定運行。

---

二、核心功能與技術特性

1. 全模態電涌防護
   通過GB/T 18802.21-2016標準測試，滿足D1/C2/C1沖擊耐受等級，可抵御線-線、線-地全模態雷電沖擊，保護等級行業領先。
2. 高放電能力
   • 標稱放電電流（In）：10kA（8/20μs），為標準推薦值的2倍；
   • 沖擊放電電流（Iimp）：2.5kA（10/350μs），適配嚴苛的工業環境需求。
3. 緊湊設計與便捷維護
   寬度僅12mm，支持導軌安裝和端子接地，可插拔結構便于現場維護，降低停機風險。
4. 復合防爆認證
   同時通過本安型（EXi）與隔爆型（EXd）認證，外殼采用特殊防爆設計，可承受內部爆炸壓力并阻止外部引燃，適用于Zone 1/2、Zone 20/21等危險區域。

---

三、應用場景

• 工業控制系統：保護PLC、DCS、SCADA系統的模擬量（AI）、數字量（DI/DO）信號及總線通信；
• 現場儀表防護：為流量計、壓力變送器、溫度傳感器等提供雷電和電涌防護；
• 危險環境適配：廣泛應用于石油鉆井平臺、化工廠、制藥車間等易爆環境，符合II類（氣體）和III類（粉塵）防爆要求。

---

四、防爆設計解析

SEMC-2M-24-EX的“EX”標識代表其復合防爆性能：

1. 隔爆型（EXd）：外殼采用高強度金屬材質，內部爆炸時通過結構設計限制能量傳遞，防止外部引燃；
2. 本安型（EXi）：電路設計限制工作電流（≤100mA）和最高溫度（低于可燃極限），確保故障狀態下不產生點燃源。
   雙重認證使其既可獨立安裝于危險區域，也可與關聯設備（如安全柵）組成本質安全回路，滿足多樣化場景需求。

---

五、選型建議

• 匹配系統需求：根據被保護設備的信號類型（模擬量/數字量）和接口規格（如4-20mA、RS485）選擇對應通道配置；
• 環境評估：優先選擇本安+隔爆復合型（如SEMC-2M-24-EX），兼顧防爆等級與安裝便捷性；
• 定期維護：建議每年進行一次電涌保護器狀態檢測，確保插拔接口無氧化、接地可靠。

---

結語

SEMC-2M-24-EX憑借卓越的防護性能、緊湊設計和復合防爆認證，成為工業自動化領域信號線路防雷的標桿產品。施耐德通過持續技術創新，為危險環境下的設備安全提供全方位保障，助力客戶構建更穩健的工業控制網絡。

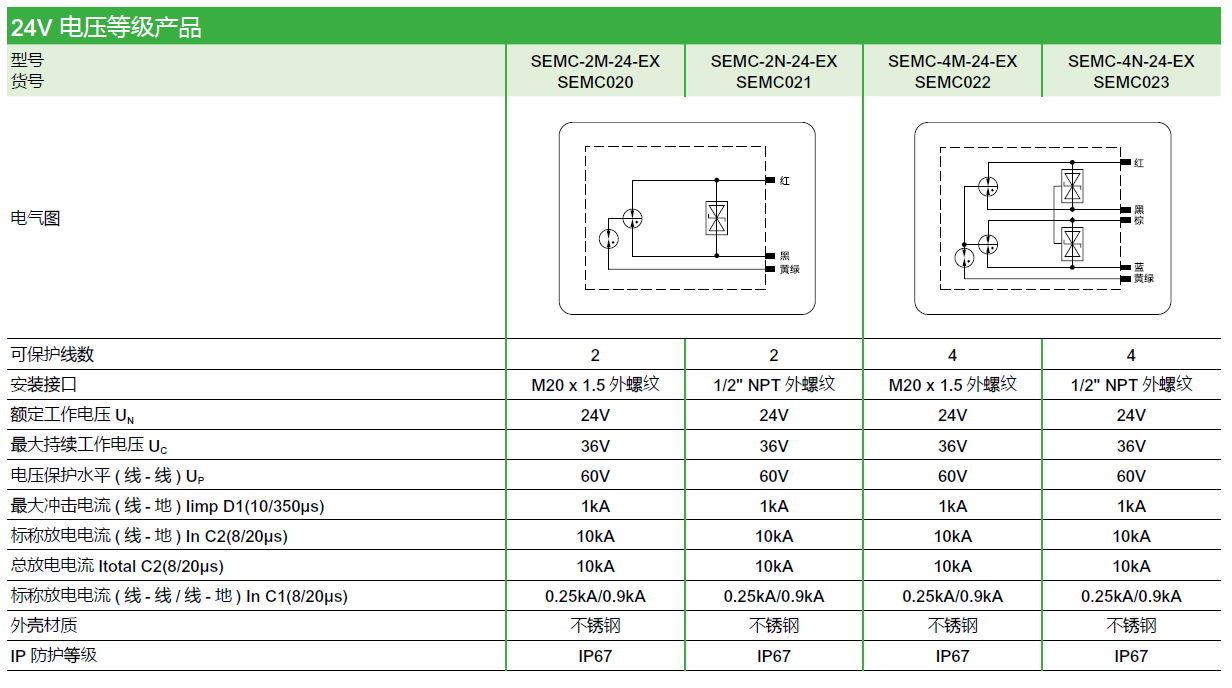

產品型號/貨號：SEMC-2M-24-EX（SEMC020），SEMC-2N-24-EX（SEMC021），SEMC-4M-24-EX（SEMC022），SEMC-4N-24-EX（SEMC023）
