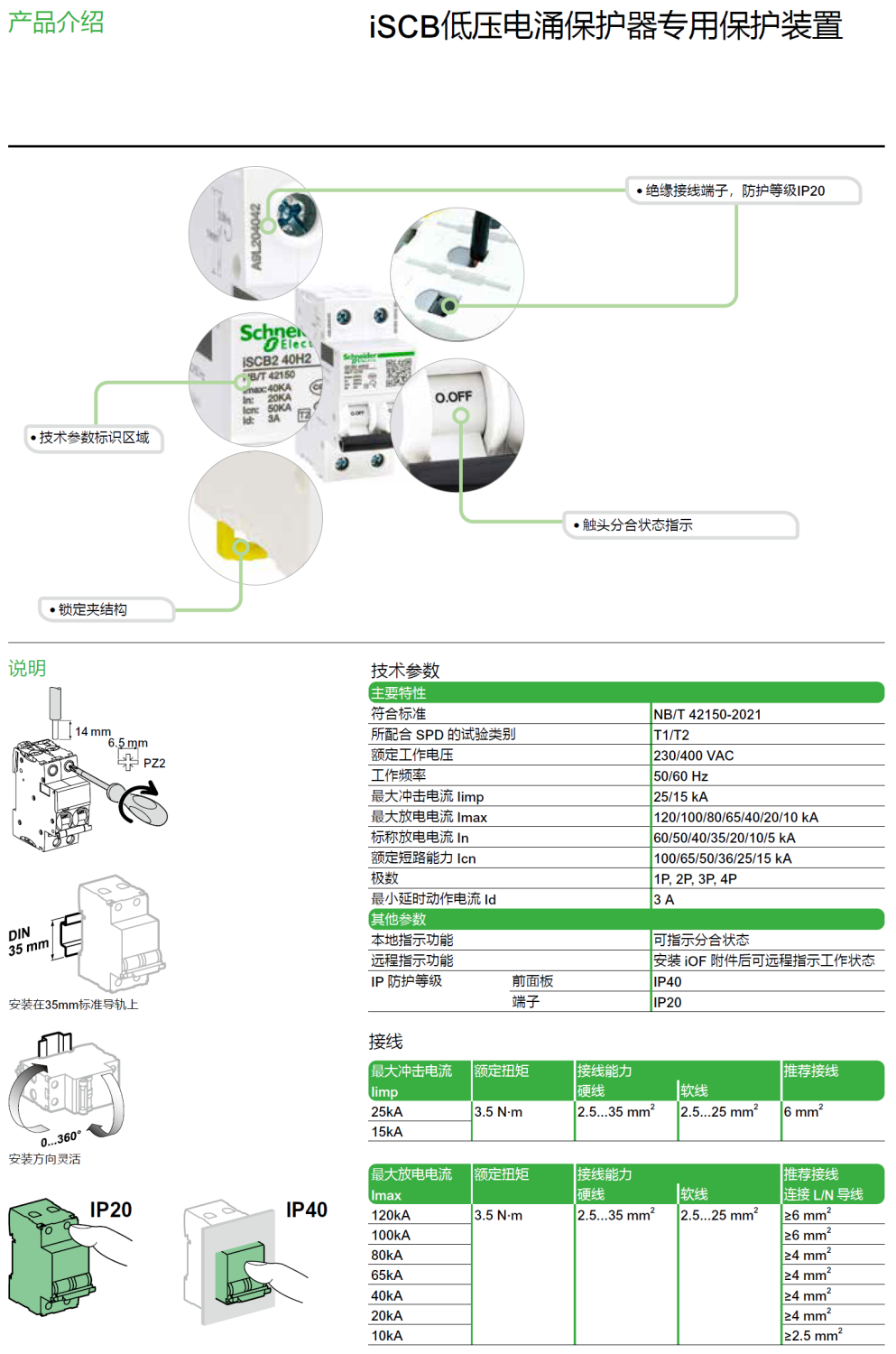

一、產品概述

施耐德電氣推出的iSCB2 120L1 4P電涌后備保護器是專為II類電涌保護器（SPD）設計的專用后備保護裝置，旨在解決傳統斷路器、熔斷器在SPD保護中存在的配合不當、保護盲區等問題。該產品具備與SPD相匹配的電涌耐受能力，可在雷電流沖擊時保持不誤動作，同時在SPD發生短路失效或工頻短路時迅速切斷電流，有效避免設備起火或爆炸，為電氣系統提供雙重安全保障。

二、技術特點

1. 精準匹配SPD特性
   iSCB2 120L1 4P采用電壓開關型設計，專為限壓型SPD與低壓電源系統匹配，確保在SPD退化或泄漏電流異常時快速響應，同時允許雷電流通過以維持保護有效性。
2. 4P四極配置
   適用于三相四線（TN-S）系統，可同時保護相線（L1/L2/L3）與中性線（N），避免因單極保護缺失導致的系統失效。
3. 高耐受性與快速分斷
   額定電流120A（L1型號）可滿足中大型設備的保護需求，脫扣時間小于50ms，遠快于SPD短路引發的潛在風險。
4. 智能化與兼容性
   支持與施耐德電氣其他SPD產品協同工作，提供全?；颉?+1”保護模式，適配工業、通信、建筑等多場景。

三、應用場景

• 工業領域：保護電機、PLC等設備免受雷擊與瞬態過電壓損害。
• 民用建筑：適用于數據中心、通信基站等關鍵設施的電源防護。
• 電力系統：在變電站、配電柜中作為SPD前端隔離裝置，提升系統穩定性。

四、工作原理

iSCB2 120L1 4P基于IEC 61643-4標準設計，通過電壓開關型機制實現選擇性保護：

• 雷電流防護：當SPD吸收雷電能量時，裝置保持閉合狀態，確保雷電防護連續性。
• 工頻短路保護：當SPD因老化或故障導致工頻電流超過120A時，裝置迅速分斷電路，防止設備燒毀。

五、選型建議

• 系統類型：TN-S系統優先選擇4P配置，TT系統可考慮3P+N方案。
• SPD類型：與II類SPD（如60KA/3PN）配套使用，避免與I類SPD（如iSCB1）混用。
• 環境要求：戶外設備需選用防護等級更高的型號（如T08/100/4P），并確保良好接地。

六、行業價值

施耐德iSCB2系列后備保護器的推出，填補了傳統保護裝置在SPD防護中的技術空白，其高可靠性和智能化設計顯著降低了電氣火災風險，為工業4.0、智慧城市等領域的電力安全提供了標準化解決方案。通過優化SPD與后備保護器的協同工作，用戶可在提升系統防護等級的同時，延長設備生命周期，降低維護成本。

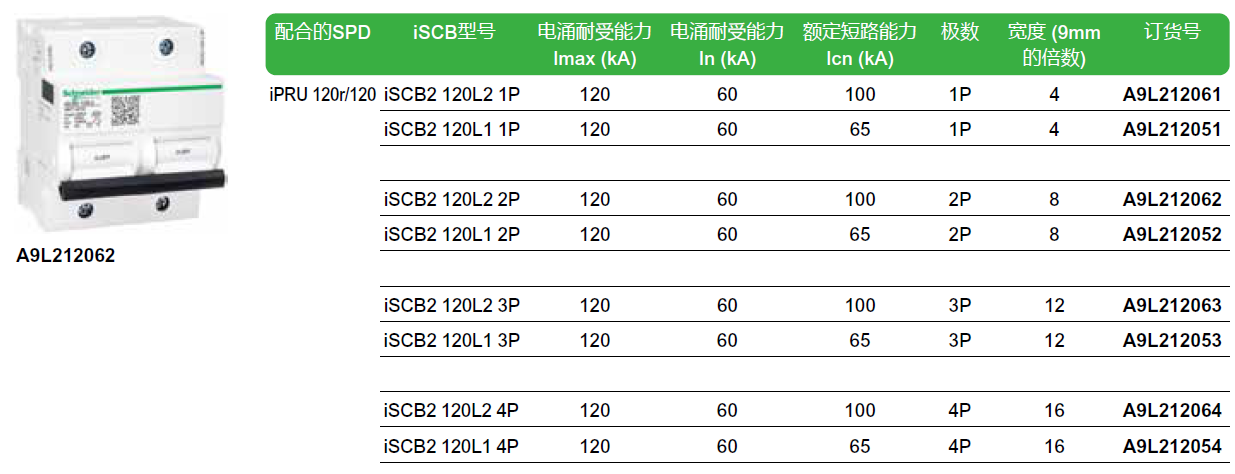

產品型號/訂貨號：iSCB2 120L2 1P（A9L212061），iSCB2 120L1 1P（A9L212051），iSCB2 120L2 2P（A9L212062），iSCB2 120L1 2P（A9L212052），iSCB2 120L2 3P（A9L212063），iSCB2 120L1 3P（A9L212053），iSCB2 120L2 4P（A9L212064），iSCB2 120L1 4P（A9L212054）
