產品概述

NSP5GS1024HSTB是伊頓（EATON）推出的一款高性能控制信號防雷器，專為保護24V直流或低電壓信號線路而設計。此類設備廣泛應用于工業自動化、通信系統、樓宇自控等領域，旨在抵御雷擊或浪涌電流對精密電子設備的沖擊，確保信號傳輸?shù)姆€(wěn)定性和安全性。

核心功能特性

1. 快速響應與高浪涌吸收能力
   該防雷器采用TVS（瞬態電壓抑制二極管）等核心元件，響應時間低至納秒級（通?！?ns），可迅速截斷過電壓，防止雷電浪涌侵入敏感設備。其標稱放電電流（In）可達5kA（8/20μs波形），能有效泄放雷電流，降低線路損壞風險。

2. 低插入損耗與信號完整性保障
   針對信號線路的特殊需求，NSP5GS1024HSTB的插入損耗≤0.5dB，幾乎不影響信號傳輸質量。這一特性使其適用于模擬量信號（如4-20mA）、RS485通信、開關量控制等場景，尤其適合高精度工業控制系統。

3. 寬適應性設計

   • 工作電壓范圍：支持24V直流或低電壓交流系統，兼容多種信號類型。

   • 環境耐受性：可在-40℃至+80℃的極端溫度下穩定運行，并具備防塵、防潮能力，適應復雜工業環境。

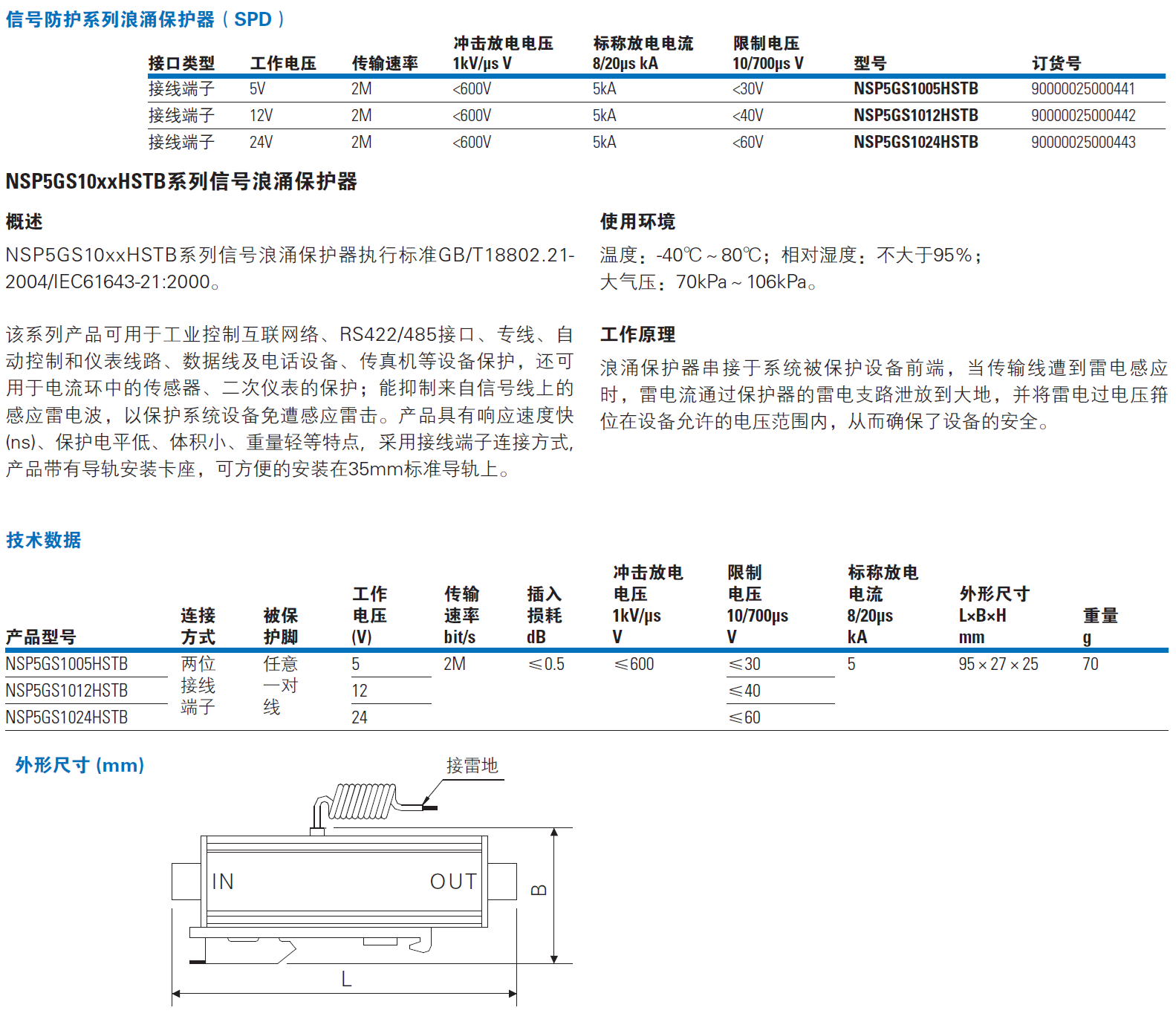

技術參數解析

典型應用場景

1. 工業自動化控制系統
   用于PLC、DCS等設備的信號輸入/輸出端，保護傳感器、執行器免受浪涌損壞。例如，在石油化工、電力調度系統中，確保RS485或CAN總線通信的可靠性。

2. 智能樓宇與安防系統
   安裝于樓宇自控網絡的信號線路上，防止雷擊通過室外攝像頭、門禁系統等設備侵入室內核心控制器。

3. 交通與能源基礎設施
   適用于軌道交通信號系統、光伏逆變器通信接口等場景，提升設備在惡劣天氣下的抗干擾能力。

安裝與維護要點

• 接線規范：推薦采用凱文接線法以減少雷電流路徑阻抗，若并聯接線則總長度需控制在0.5米以內。

• 接地要求：接地線需短而直，截面積≥6mm2，并與防雷系統地網可靠連接。

• 狀態監測：通過內置故障指示或遠程告警接口（如干接點信號），實時監控防雷器工作狀態，便于及時更換失效模塊。

總結

NSP5GS1024HSTB EATON伊頓控制信號防雷器憑借其快速響應、低損耗、高兼容性等優勢，成為工業與通信領域的關鍵防護設備。用戶在實際選型時需結合具體信號類型、安裝環境及防護等級需求。

產品型號：NSP5GS1005HSTB，NSP5GS1012HSTB，NSP5GS1024HSTB
