產品概述

NSP25S4275TTR是EATON伊頓專為風力發電系統設計的電源防雷器，旨在應對復雜環境中的雷電沖擊和瞬態過電壓威脅。作為風電能源基礎設施的關鍵防護組件，該防雷器通過高效泄放雷電流、抑制電壓尖峰，保障風力發電機組、變流器及配套電力設備的穩定運行。其設計融合了高耐受能力、智能化監測與惡劣環境適應性，成為風電行業雷電防護的標桿產品。

核心技術參數與性能特點

1. 高防護等級與寬電壓適應范圍

NSP25S4275TTR支持風電系統常見的直流與交流供電場景，持續工作電壓（Uc）覆蓋300V至1000V直流范圍，滿足光伏與風電系統的多樣化需求。其標稱放電電流（In）可達25kA（8/20μs波形），沖擊放電電流（Iimp）為25kA，電壓保護水平（Up）低至1.5kV，有效抑制過電壓對敏感設備的沖擊。

2. 多重保護機制與智能監測

• 溫控?cái)嗦芳夹g(shù)：內置過熱保護電路，防止因持續過載或短路引發火災風險。

• 失效狀態指示：通過顏色標識（如綠/紅）或窗口顯示實時狀態，便于運維人員快速識別設備健康度。

• 遠程告警接口：可選配干接點信號輸出，支持與監控系統聯動，實現故障遠程預警。

3. 惡劣環境適應性

針對風電場所處的高濕度、鹽霧、酸堿腐蝕等極端條件，NSP25S4275TTR采用高阻燃材料（UL94 V-0）及IP20防護等級設計，確保在-40℃至+85℃的寬溫范圍內穩定工作。

應用場景與優勢

風電系統的雷電防護需求

風力發電機組通常位于空曠區域，塔架高度和金屬結構易吸引雷電。NSP25S4275TTR專為以下場景優化：

1. 變流器直流側防護：抑制光伏陣列或風機產生的直流側浪涌電流，保護逆變器核心元件。

2. 交流配電柜保護：集成于低壓配電系統中，防御電網側傳入的瞬態過電壓。

3. 儲能系統配套：為電池組及儲能變流器提供多級防護，延長設備壽命。

對比行業同類產品的優勢

• 高能效泄流：采用氧化鋅壓敏電阻與火花間隙組合技術，泄放能力較傳統方案提升30%。

• 模塊化設計：支持35mm標準導軌安裝，維護時可快速更換模塊，減少停機時間。

• 兼容性擴展：符合IEC 61643-1、GB/T 18802.1等國際標準，適配多種風電系統架構。

安裝與維護指南

安裝要點

• 電氣連接：需由專業人員進行，確保電源正負極、地線嚴格對應防雷器端子，導線截面積≥10mm2（參考風電系統電流負載）。

• 接地要求：接地電阻≤10Ω，接地線需與防雷系統地排可靠連接，避免電位差引發二次雷擊。

維護建議

• 定期巡檢：檢查接線緊固度及狀態指示，雷雨季后若指示窗口變紅需立即更換模塊。

• 壽命管理：建議每5年或經歷多次雷擊后進行全面性能檢測，確保防護效能不衰減。

結論

NSP25S4275TTR EATON伊頓風電系統電源防雷器憑借其高可靠性、環境適應性與智能化監測功能，為風力發電系統構建了多層次雷電防護屏障。

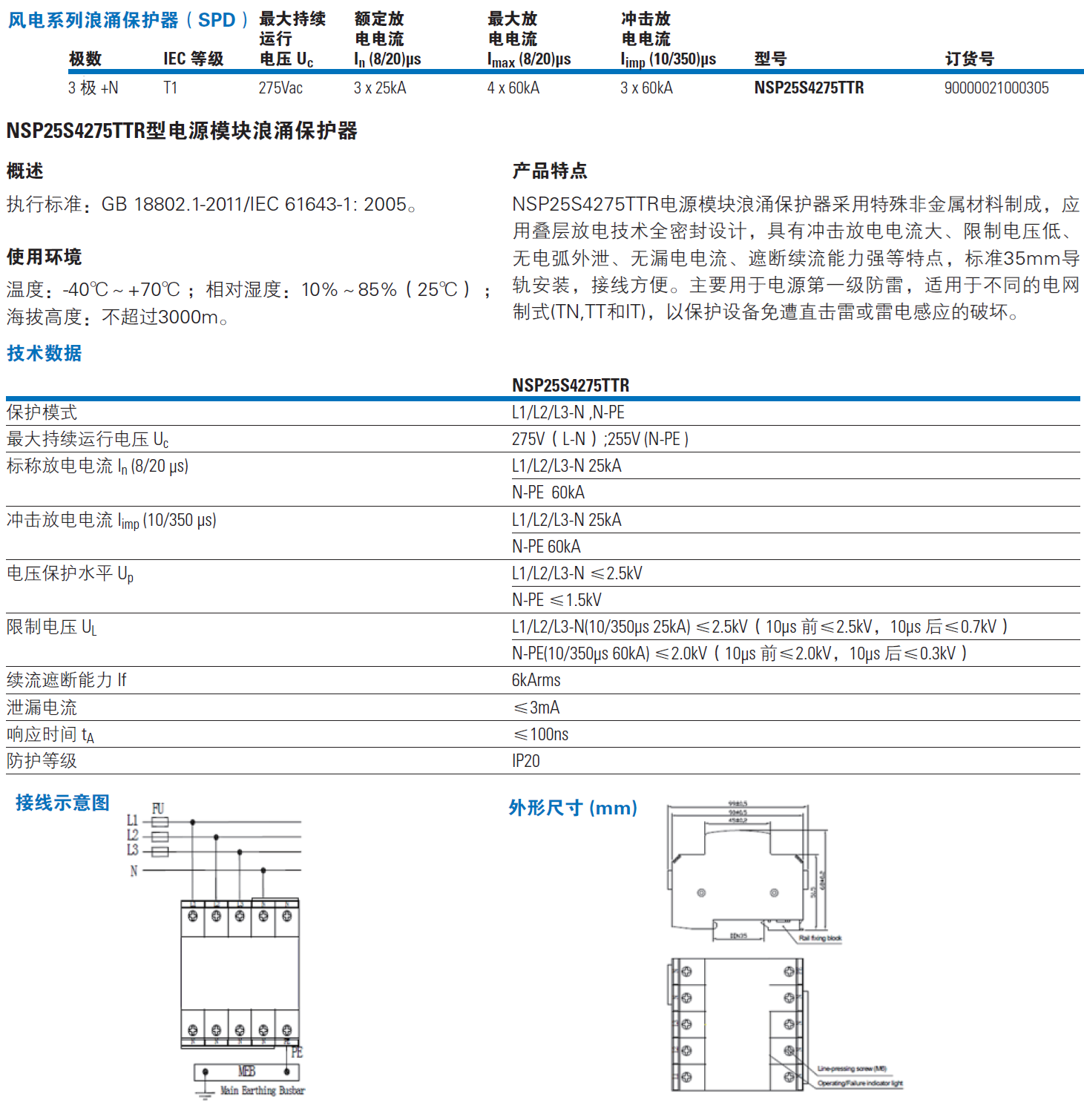

產品型號：NSP25S4275TTR
