設計與核心功能

1. 多線系統防護
   型號中的“4L”表明該設備支持四線制系統（如三相四線電網），可同時對相線（L1-L3）和中性線（N）提供全模式保護。類似型號OVR T1 4L-25-255 TS支持四線配置，通過多級保護模塊限制瞬態過電壓，確保電網穩定。

2. 雷電電流泄放能力
   型號中的“12.5”表示其沖擊電流（Iimp）每線可達12.5KA。例如，OVR T1系列中部分型號的沖擊電流可達25kA（10/350μs），適用于直接雷擊防護。

3. 工作電壓與適應性
   型號中的“350”表示其最大持續工作電壓（Uc）為350V，適用于低壓電網（如380V三相系統）。類似型號OVR T1 3N-25-255的工作電壓為255V，而OVR WT系列支持高達690V的電壓，可見該系列具備廣泛適配性。

技術優勢

1. 模塊化與維護便捷性
   OVR系列普遍采用插拔式設計，允許在不切斷電源的情況下更換保護模塊。例如，OVR WT的可插拔芯體設計顯著減少了維護停機時間。OVRF1可能同樣支持快速更換，并通過指針鎖確保振動環境下的穩定性。

2. 多重保護機制

   • MOV+火花間隙組合：如OVR WT系列采用金屬氧化物壓敏電阻（MOV）與火花間隙的雙重保護，可耐受高達3400V的重復性峰值電壓，適用于高波動場景（如風機變流器）。

   • 安全儲備系統（RES）：在SPD失效時仍能提供后備保護，避免設備暴露于風險中。

3. 智能化監控
   通過遙信觸點和狀態指示器，用戶可實時監控SPD的健康狀態，實現預防性維護。例如，OVR系列支持輔助觸點選件，便于集成到自動化系統中。

應用場景

1. 工業電力系統
   適用于工廠配電柜、電機控制中心等場景，保護敏感設備免受開關操作或雷擊引發的瞬態過電壓影響。

2. 新能源領域
   類似OVR WT系列專為風電設計，OVRF1可能適用于光伏或儲能系統，防護直流側或交流側的過電壓沖擊。

3. 建筑與基礎設施
   作為主配電柜的一級防護（Type 1）或次級防護（Type 2），與POD專用保護裝置配合使用，可提升安全性并降低Up值。

安裝與兼容性

• DIN導軌安裝：OVR系列普遍采用模數化設計，寬度僅18mm（如OVR SL系列7mm），適合密集布線環境。

• 接地靈活性：通過DIN導軌腳或獨立接地端子實現可靠接地，支持絞合線或雙導線接入。

結語

盡管“OVRF1 4L 12.5-350 TS”的具體參數需以ABB官方資料為準，但其設計理念顯然繼承了OVR系列的高效防護與模塊化優勢。對于需要多線制、高可靠性的電力系統，該型號可能是兼顧雷電防護與運維便捷性的理想選擇。建議用戶通過ABB官方渠道或授權供應商獲取詳細技術規格，并結合實際需求配置POD等輔助裝置，以全面提升系統安全性。

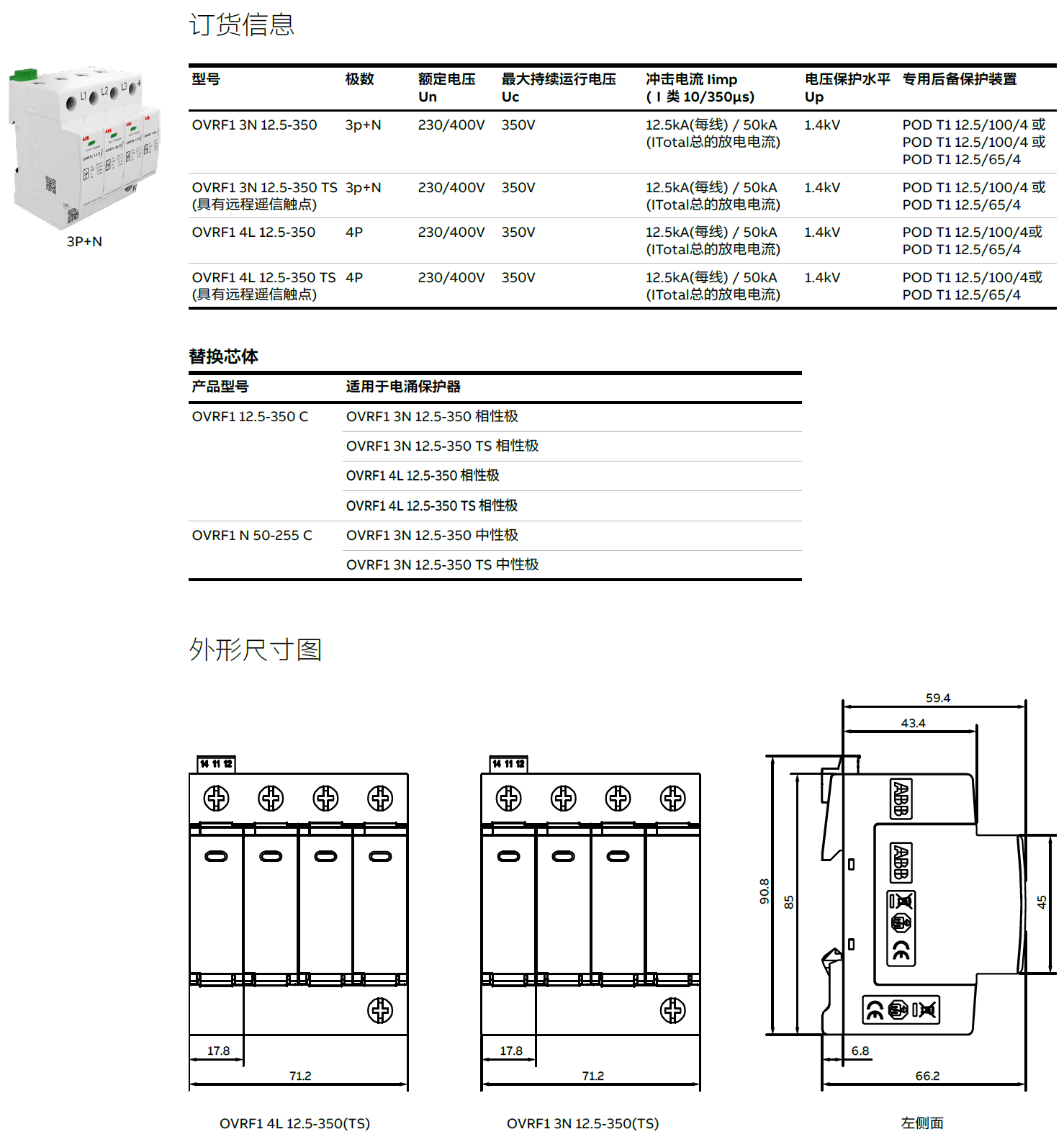

產品型號：OVRF1 3N 12.5-350，OVRF1 3N 12.5-350 TS，OVRF1 4L 12.5-350，OVRF1 4L 12.5-350 TS
