一、產品概述

OVR T2-T3 N1 15-275S SL是ABB OVR系列中的一款多功能電涌保護器，專為路燈照明防雷保護和低壓配電系統（LPS）設計，適用于單相電網的T2/T3級防護。其核心功能包括：

• 多級防護能力：結合T2（配電級）與T3（終端級）防護，覆蓋從主配電柜到末端設備的全鏈路保護。

• 寬范圍適配：額定電壓275V（L-N），兼容5kA至1kA的放電電流能力，適應不同規模的電網需求。

• 模塊化設計：緊湊型結構支持靈活安裝，可集成于ABB System Pro M compact等配電箱中和外形尺寸狹小且至關重要的應用場所。

二、核心技術特點

1. 高性能浪涌吸收能力

   • 最大放電電流（Imax）達15kA（8/20μs波形），極限耐沖擊電流（Iimp）達15kA（10/350μs波形），滿足IEC 61643-11標準。

   • 電壓保護水平（Up）低至≤1.5kV，顯著降低殘壓對敏感設備的損害風險。

2. 智能化狀態監測

   • 內置可視窗口和遠程信號觸點（SL版本），提供實時工作狀態反饋（綠色/紅色指示）。

   • 支持遠程監控系統集成，便于運維人員快速定位故障模塊。

3. 安全與可靠性

   • 采用熱脫扣技術，在電涌沖擊后自動斷開失效模塊，避免火災風險。

   • 外殼材料符合UL94 V0阻燃標準，確保高溫環境下穩定運行。

三、典型應用場景

1. 工業領域

   • 保護PLC、變頻器、電機控制中心（MCC）等關鍵設備免受電涌沖擊。

2. 建筑與基礎設施

   • 應用于數據中心、醫院、商業建筑的配電系統，保障不間斷電源（UPS）和IT設備安全。

3. 可再生能源系統

   • 適配光伏電站、風電場的逆變器及并網配電環節，提升系統抗雷擊能力。

四、安裝與維護建議

• 安裝要求：

  • 建議并聯安裝于配電箱主開關下游，接地阻抗需符合IEC 60364標準。

  • 導線截面積≥6mm2（銅芯），長度盡可能短以減少電感效應。

• 維護策略：

  • 定期檢查狀態指示器，及時更換失效模塊。

  • 結合ABB Ability?數字化平臺實現預測性維護，延長設備壽命。

五、結語

ABB OVR T2-T3 N1 15-275S SL電涌保護器以卓越的性能和智能化設計，重新定義了電涌防護的行業標準。其模塊化架構、高可靠性及遠程監控能力，不僅降低了運維成本，更為電力系統的連續性和設備安全提供了堅實保障。

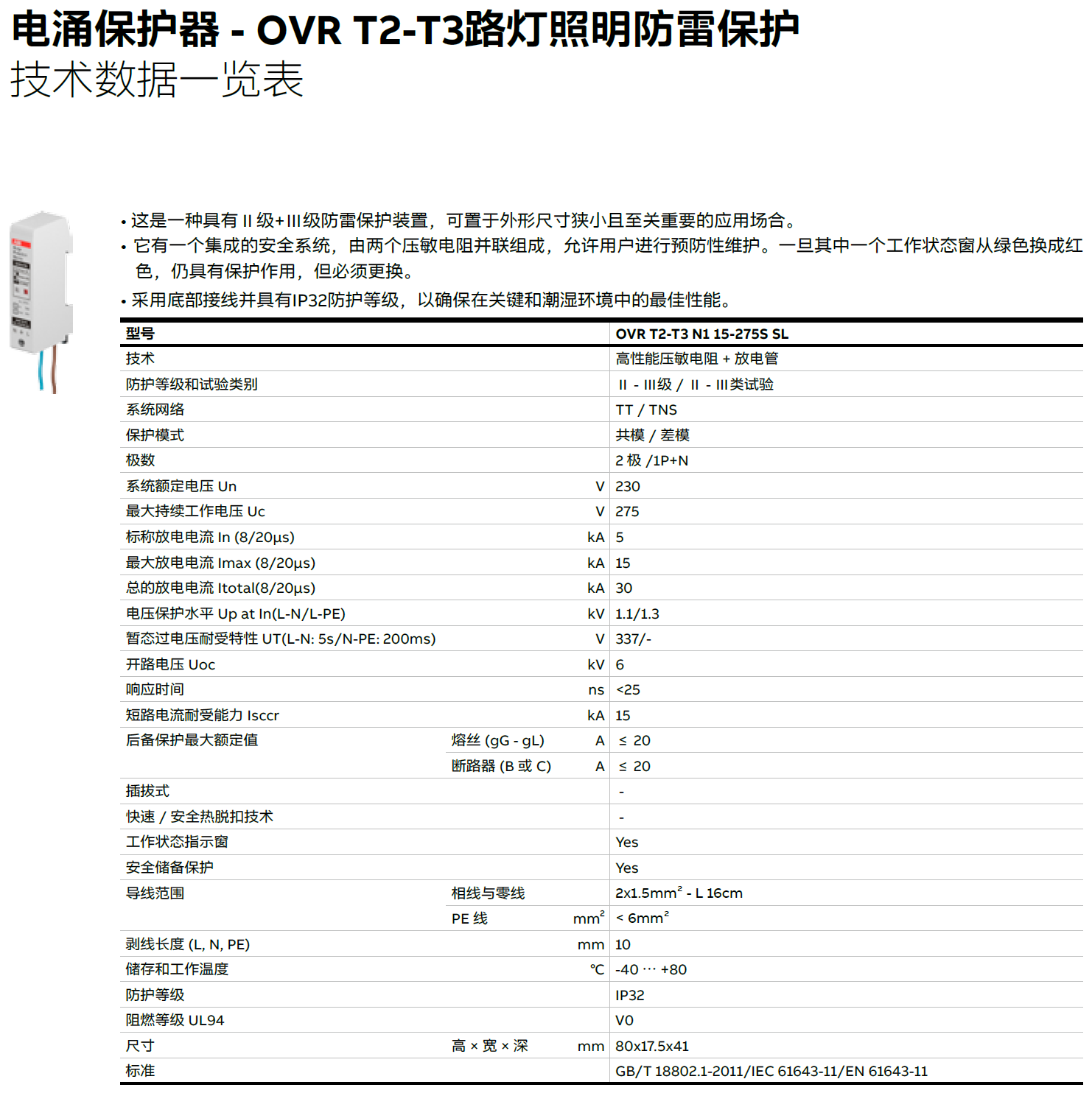

產品型號：OVR T2-T3 N1 15-275S SL
