一、產品概述

ABB OVR T1-T2 1N 25-255 P TS QS 是一款結合 Type1與 Type2 雙重防護功能的電涌保護器（SPD），專為電力系統中的高能浪涌抑制設計。該產品屬于ABB電涌保護器家族中的高端型號，適用于需要同時抵御直擊雷和感應雷沖擊的復雜場景，如工業配電系統、數據中心及商業建筑等。

核心參數與型號解析

• 型號結構：

  • OVR T1-T2：表示該設備同時滿足Type 1（直接雷擊防護）和Type 2（感應雷擊防護）標準。

  • 1N：單極+中性線設計，支持三相系統中的中性線保護。

  • 25-255：額定電壓255V，最大持續工作電壓（Uc）25kA，適用于低壓電網系統。

  • P TS QS：可能代表插拔式設計（Plug-in）、端子類型（Terminal System）及快速安裝結構（Quick Setup）。

二、技術特點與優勢

1. 雙重防護機制

   • Type 1：可承受直擊雷產生的10/350μs波形高能量沖擊，適用于建筑物進線端的一級防護。

   • Type 2：針對感應雷或操作過電壓的8/20μs波形設計，提供二級精細化保護。

   • 兩者的結合大幅降低設備因雷擊或電網波動導致的損壞風險。

2. 模塊化與可維護性

   • 插拔式設計（P）：支持快速更換模塊，減少停電維護時間。

   • 熱脫扣技術：內置失效指示功能，確保故障時自動切斷電路，避免火災風險。

3. 適應性強的電氣性能

   • 最大放電電流（Imax）可達100kA（Type 1模式下），適用于雷電多發地區的嚴苛環境。

   • 寬溫范圍（-40°C至+80°C）和IP20防護等級，適應多種安裝環境。

三、典型應用場景

1. 工業配電系統

   • 用于工廠主配電柜（MCC）的進線端，保護變頻器、PLC等高價值設備。

2. 可再生能源設施

   • 結合ABB OVR PV系列，可擴展至光伏電站的直流側防護。

3. 商業建筑與數據中心

   • 保障UPS系統、服務器機柜的穩定運行，減少數據丟失風險。

四、安裝與維護建議

• 接線規范：需嚴格按照ABB提供的接線圖（如網頁2提及的“參數接線圖”）連接，確保中性線與保護導線（PE）正確接入。

• 定期檢測：通過內置狀態指示器或?qū)I(yè)檢測工具（如雷擊計數器）評估設備壽命。

• 協同防護：建議與下游Type 2或Type 3 SPD配合，形成多級防護體系。

五、市場定位與選購指南

作為ABB電涌保護器的高端型號，OVR T1-T2系列主要面向?qū)Ψ雷o(hù)等級要求嚴苛的用戶。選購時需注意：

1. 認證標準：確認產品符合IEC 61643-11或GB/T 18802.1等國際/國內標準。

2. 供應商資質：優先選擇ABB官方授權代理商，確保正品與售后服務。

結語

ABB OVR T1-T2 1N 25-255 P TS QS 憑借其雙重防護能力與模塊化設計，成為復雜電力系統浪涌保護的理想選擇。

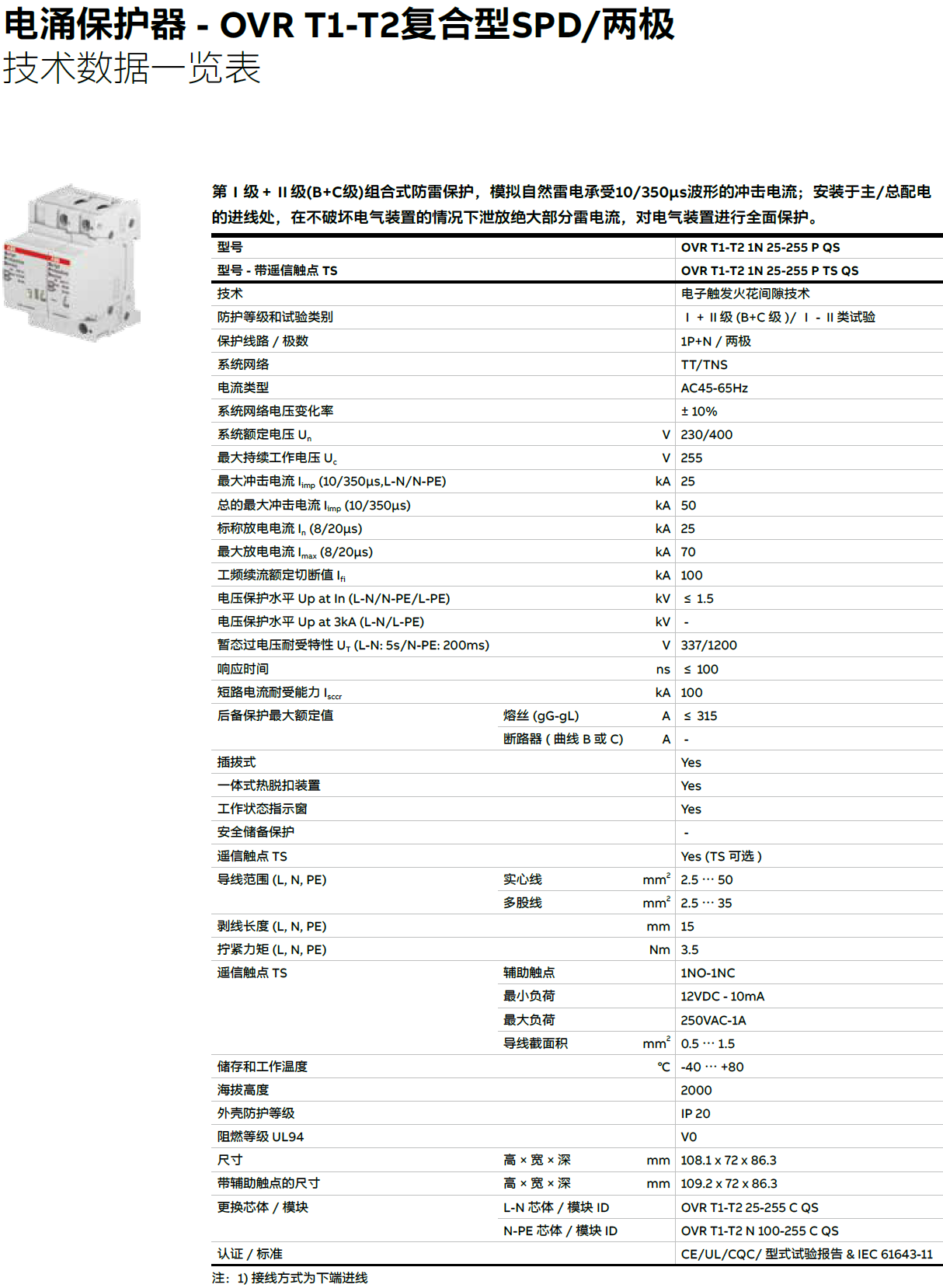

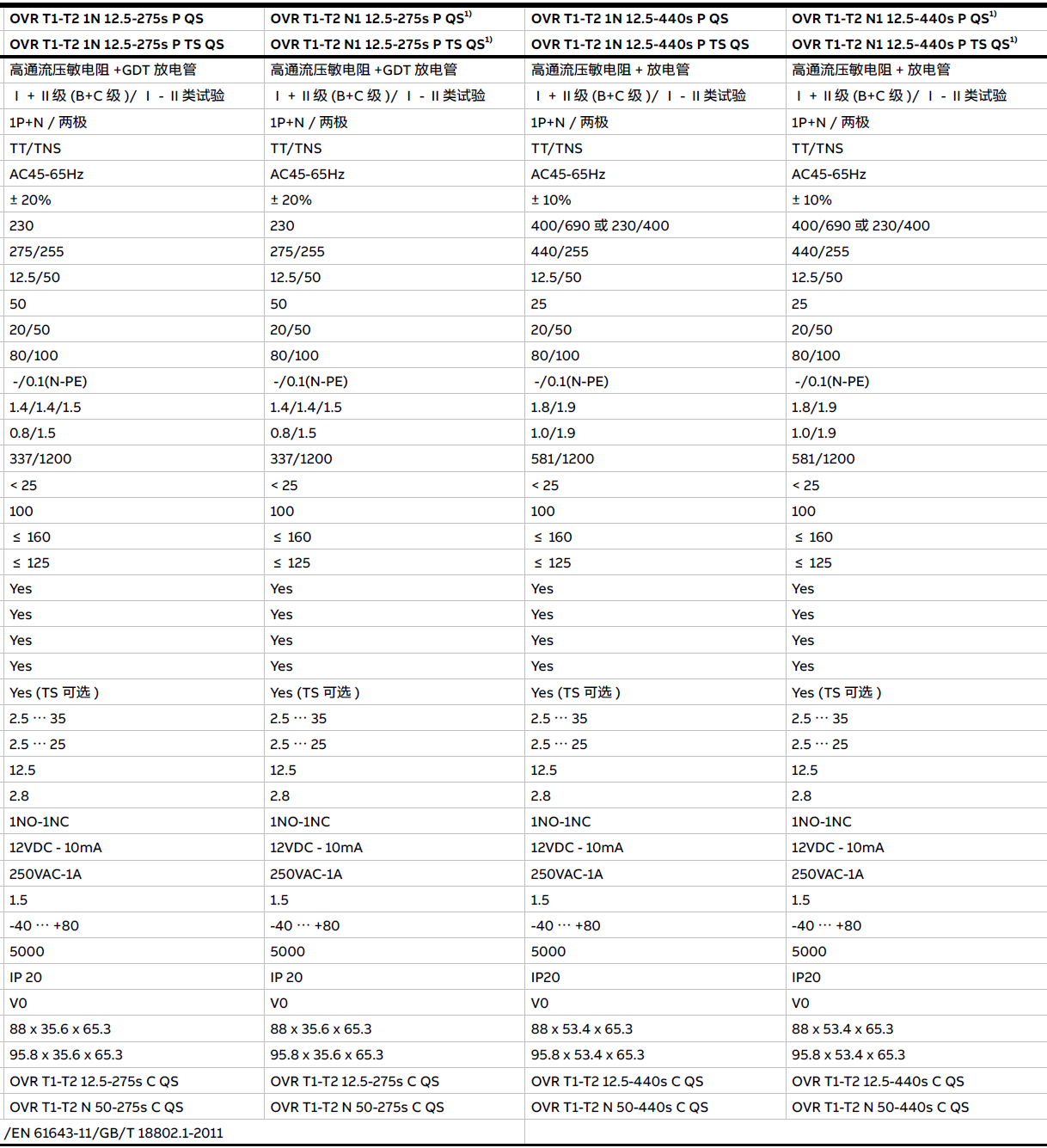

產品型號：OVR T1-T2 1N 25-255 P QS，OVR T1-T2 1N 25-255 P TS QS，OVR T1-T2 1N 12.5-275S P QS，OVR T1-T2 1N 12.5-275S P TS QS，OVR T1-T2 N1 12.5-275S P QS，OVR T1-T2 N1 12.5-275S P TS QS，OVR T1-T2 1N 12.5-440S P QS，OVR T1-T2 1N 12.5-440S P TS QS，OVR T1-T2 N1 12.5-440S P QS，OVR T1-T2 N1 12.5-440S P TS QS
