一、產品概述

TCB75C-SDI 同軸天饋線防雷器是歐申(Eurotect)公司研發的一款高性能浪涌保護設備，專為保障SDI（串行數字接口）信號傳輸系統免受雷電及電涌沖擊而設計。該產品結合了先進的防雷技術與同軸通信特性，廣泛應用于電力、建筑、工業及通信等領域，尤其適用于需要高穩定性和抗干擾能力的場景，如風電場、數據中心等。

核心功能

1. 高效防雷保護：通過多級抗干擾設計，有效抑制雷電感應的高壓脈沖，標稱放電電流（In）可達10KA（8/20μs波形），顯著降低設備損壞風險。

2. 低插入損耗：插入損耗≤0.2dB，確保信號傳輸質量不受影響，駐波比≤1.2，適配50Ω/75Ω阻抗系統。

3. 寬頻覆蓋：支持0-2.5GHz頻率范圍，兼容SDI、衛星通信、廣播電視等多種信號類型。

二、技術參數與設計優勢

關鍵技術指標

• 接口類型：SDI專用同軸接口，支持BNC或N型連接（具體型號可選）。

• 防護等級：IP20，適用于室內及防雨環境（戶外安裝需額外防水措施）。

• 溫度適應性：工作溫度范圍-40℃~+105℃，滿足極端環境需求。

設計亮點

• 模塊化結構：采用屏蔽外殼封裝，內置高速過壓保護器件，響應時間≤1ns，確?？焖俳財嚯娪?/span>。

• 免維護運行：設備劣化時可通過系統狀態自檢識別，支持熱插拔更換，無需中斷設備運行。

三、應用場景與案例分析

行業應用

1. 電力與新能源：在風電場等高雷暴風險區域，TCB75C-SDI可有效預防因雷電引發的設備火災，如近期某風電場因未安裝防雷器導致機組著火的事故。

2. 通信基站：保護基站天饋系統免受雷擊干擾，確保無線信號穩定傳輸。

3. 廣播電視：用于衛星接收設備和微波通信鏈路，保障高清信號無損耗傳輸。

安裝指南

1. 接地要求：接地導線截面積≥2.5mm2，接地電阻≤4Ω，建議就近連接防雷接地母線。

2. 位置選擇：優先安裝于被保護設備前端，戶外使用時需加裝防水盒。

3. 多級防護：在雷電高發區，建議天饋線兩端各安裝一臺防雷器以增強保護效果。

四、市場定位

TCB75C-SDI定位于中高端防雷市場，與同類產品系列相比，其優勢在于專為SDI信號優化，且價格更具競爭力。

五、維護與注意事項

• 定期檢查：建議每半年檢測接地系統及防雷器外觀，發現銹蝕或損壞需立即更換。

• 故障排查：若系統異常，可暫時移除防雷器測試，若恢復正常則表明防雷器已失效。

• 安全警示：安裝時需斷電操作，避免正負極接反引發短路。

結語

TCB75C-SDI 同軸天饋線防雷器憑借其高效的防護性能與廣泛的適用性，成為工業與通信領域的關鍵設備。

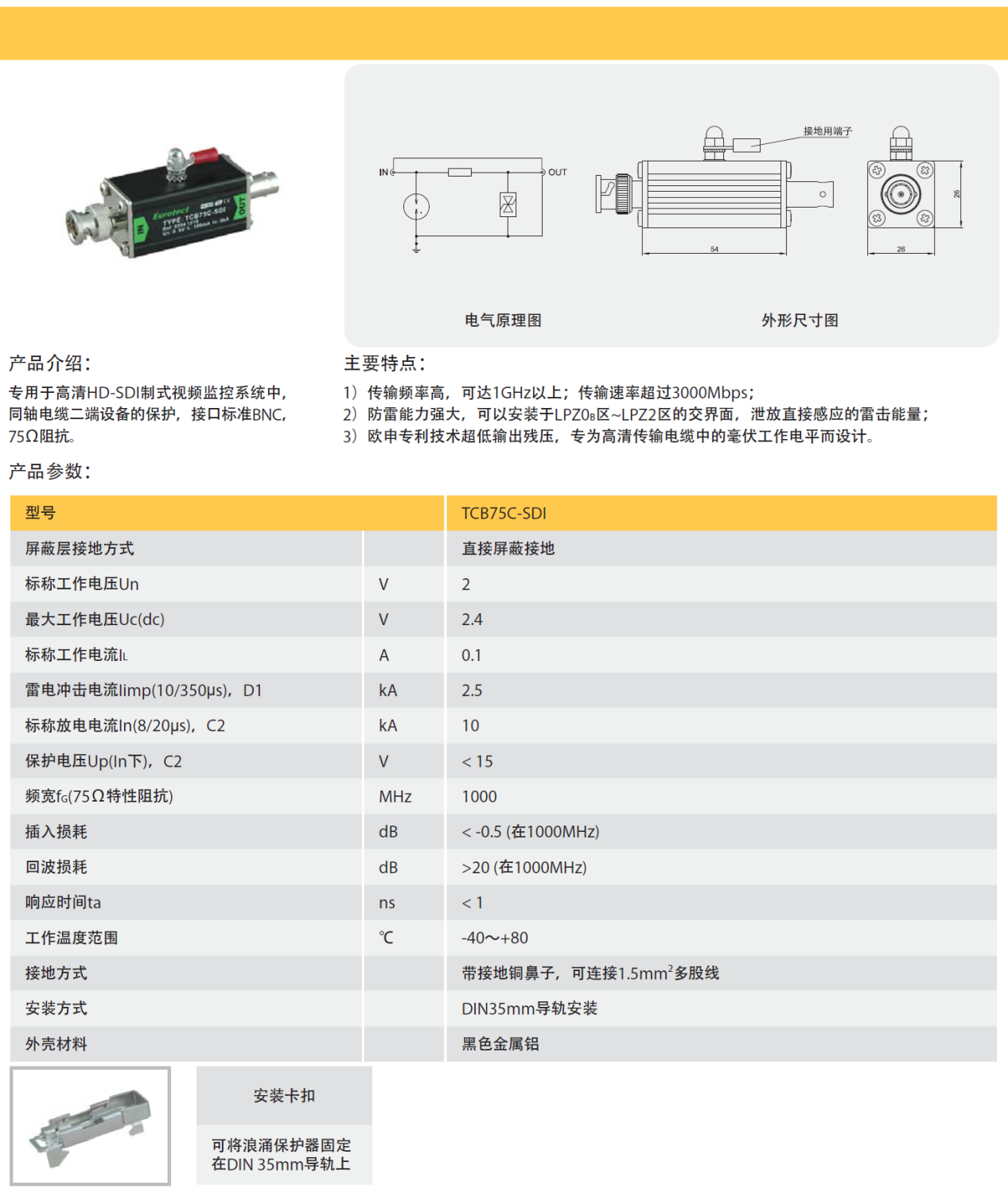

產品型號：TCB75C-SDI
