一、產品概述

ZC-B92681-3-220 MTL三合一防雷器是一種專為監控攝像機設計的浪涌保護設備，集成電源防雷、視頻信號防雷及控制信號防雷功能于一體。其額定電壓為220V，最大持續工作電壓可達385V，適用于總電源防護及復雜電磁環境下的設備保護。該產品采用模塊化設計，支持快速插拔，且配備熱脫扣保護裝置，確保故障時安全可靠。

二、核心功能與技術參數

1. 多線路協同防護

   • 電源線路：標稱通流容量10kA（8/20μs波形），最大通流20kA，限制電壓≤60V，有效保護220VAC供電系統。
   • 視頻信號：采用低插入損耗設計（≤0.2dB），兼容75Ω同軸電纜，保障視頻傳輸穩定性。
   • 控制信號：支持12V/24V直流電源防護，最大通流10kA，防止控制線路因電位差損壞設備。

2. 高性能防護特性

   • 快速響應：25ns級響應時間，可瞬時抑制雷擊脈沖。
   • 高可靠性：外殼采用熱塑性材料，防護等級IP20，工作溫度范圍覆蓋-40℃至80℃。
   • 狀態指示：故障時窗口顯示紅色，便于運維人員快速定位問題。

三、典型應用場景

1. 安防監控系統
   適用于室內外攝像頭、高速球機、云臺等設備，可同步防護電源、視頻及控制線，避免雷電沿線路侵入導致設備損壞。
2. 智能交通與5G基站
   在交通信號燈、監控鏈路及5G基站中，提供多線路一體化防護，保障系統連續運行。
3. 工業與通信領域
   適用于PLC控制網絡、通信機房等場景，抑制電源與信號線的浪涌干擾。

四、安裝與維護指南

1. 安裝要求
   • 需串聯安裝在設備前端，與攝像機距離建議≤50cm。
   • 接地線需≥10mm2銅線，接地電阻≤4Ω。
2. 維護建議
   • 定期檢查接線牢固性及指示燈狀態，遇故障及時更換。
   • 室外使用時需加裝防水箱或防雨罩。

五、競爭優勢總結

ZC-B92681-3-220 MTL三合一防雷器通過集成化設計、高通流容量及低殘壓特性，顯著降低了多線路防護的復雜度與成本。

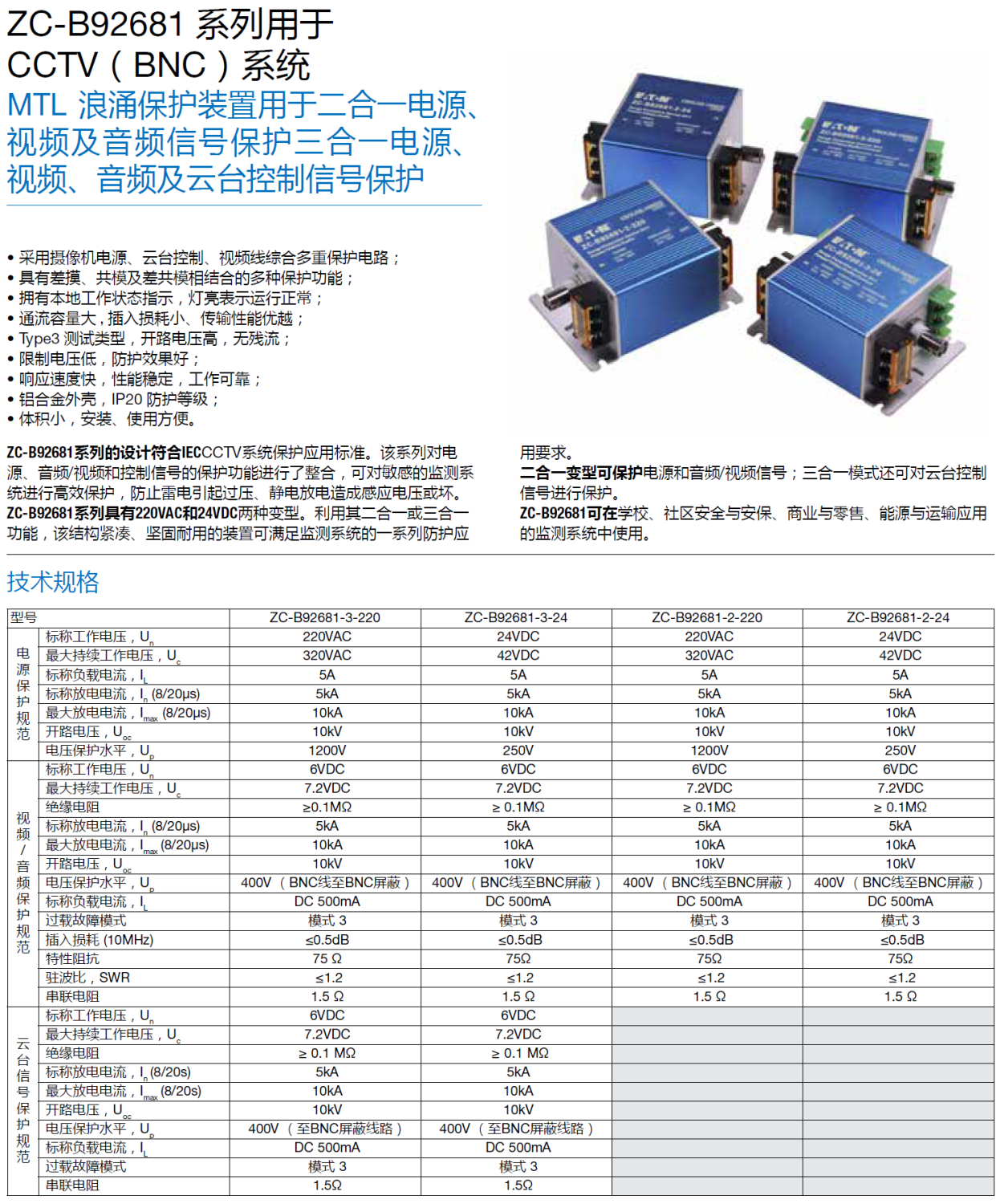

產品型號：ZC-B92681-3-220，ZC-B92681-3-24，ZC-B92681-2-220，ZC-B92681-2-24
