MTL MC3100-385-4-R是一款專為低壓電源系統設計的II級電涌保護器（SPD），采用DIN導軌安裝方式，適用于TN-C-S和TT電源系統的三相應用場景。該產品以高效泄流能力、快速響應和模塊化設計為核心優勢，廣泛應用于工業配電柜、建筑總配電系統及高雷擊風險區域的電涌防護。

核心功能與設計特點

1. 多級防護與高效泄流

   • 支持三相四線制（3P+N）保護模式，雷電沖擊電流（Iimp）達12.5kA（10/350μs波型），標稱放電電流（In）為50kA，可有效應對感應雷擊和操作過電壓。

   • 采用電壓限制技術，殘壓水平低至≤2.5kV，顯著降低設備受損風險。

2. 安全與可靠性增強

   • 內置熱斷開保護裝置，當模塊過載或老化時自動脫離電路，避免火災隱患，并通過狀態指示窗（綠色/紅色）實時反饋工作狀態。

   • 符合IEC 61643-21和EN 62305標準，通過嚴格的EMC測試（BS EN 61326-1），確保在復雜電磁環境中的穩定性。

3. 模塊化與便捷維護

   • 35mm標準DIN導軌安裝設計，支持快速插拔更換，簡化運維流程。接線端子兼容1.5~35mm2導線，適配多種配電場景。

   • 可擴展遠程告警接口（干接點），便于集成到智能監控系統，實現無人值守環境下的實時監測。

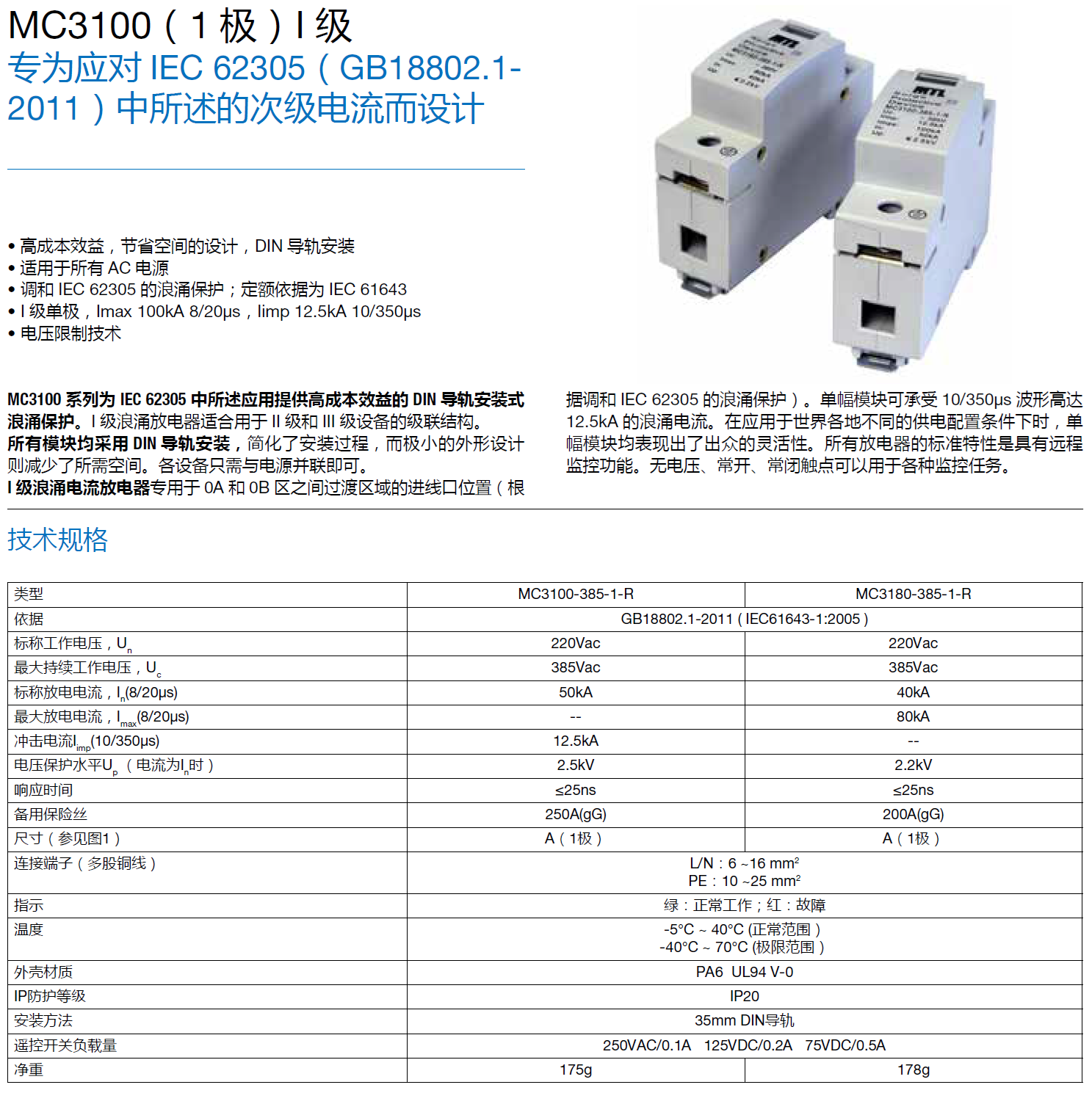

技術參數詳解

典型應用場景

1. 工業配電系統
   適用于石化、電力等行業的配電柜一級防護，可抵御直擊雷和感應雷的二次效應。

2. 建筑總配電箱
   在LPZ 0A-1區界面安裝，作為建筑物電源入口的首道防雷屏障。

3. 精密設備保護
   為數據中心、通信基站等敏感負載提供后級精細化防護，配合I級SPD形成分級保護體系。

安裝與維護指南

• 接線規范：電源線采用≥6mm2多股銅纜，接地線截面積需≥16mm2，確保低阻抗泄流路徑。

• 前端保護：建議串聯63A熔斷器或斷路器，防止短路電流沖擊。

• 周期檢查：每半年檢查接線緊固度及狀態指示，故障模塊需及時更換以維持系統完整性。

對比競品優勢

與同類產品如OBO V80-3+NPE-385V相比，MTL MC3100-385-4-R在以下方面表現突出：

• 通流容量：12.5KA(10/350us)雷電沖擊電流優于OBO的80kA；

• 響應速度：25ns級響應時間快于行業平均100ns水平；

• 環境適應性：-40℃~+85℃工作范圍覆蓋極端溫度場景。

結語

MTL MC3100-385-4-R通過高標準的電涌防護性能和模塊化設計，為現代電力系統提供了可靠保障。

產品型號：MC3100-385-1-R，MC3100-385-2-R，MC3100-385-3-R，MC3100-385-4-R，MC3180-385-1-R，MC3180-385-2-R，MC3180-385-3-R，MC3180-385-4-R
