一、產品概述

S-PT-2XEX-24DC-1/2"是菲尼克斯專為工業環境設計的電涌保護器，適用于保護兩個浮地信號回路免受電涌沖擊。其核心優勢在于IP67防護等級，可直接安裝在現場儀表上，接口采用英寸14 NPT螺紋，適配多種工業設備。此外，該產品通過Ex d/Ex tD/Ex ia IIC/Ex iaD防爆認證，符合FISCO（現場總線本質安全概念）標準，適用于危險區域及安全等級要求較高的場景（如SIL 3）。

二、核心技術與參數

1. 電氣性能

   • 額定電壓：24 V DC，最大持續工作電壓36 V DC。
   • 標稱放電電流：260 A（8/20 μs，線芯-線芯），10 kA（線芯-地）。
   • 脈沖放電電流：1 kA（10/350 μs）。
   • 響應時間：1 ns（線芯-線芯），100 ns（線芯-地）。
   • 電壓保護水平：線芯-地≤1.1 kV（C3等級）。

2. 物理特性

   • 防護等級：IP67，防塵防水，適應-40°C至80°C環境溫度。
   • 尺寸與重量：28 mm×28 mm×79 mm（深度），含包裝重量約242.3 g。
   • 材料：外殼采用不銹鋼1.4404（ASTM 316L），密封材料為NBR。

3. 安全認證

   • 通過IEC 60664-1、IEC 60079-11等標準認證，適用于爆炸性氣體環境（如Ex ia IIC）。

三、典型應用場景

1. 工業現場總線系統
   支持FISCO概念，可集成于PROFIBUS、CANopen等總線網絡，保護信號傳輸穩定性。

2. 防爆區域與危險環境
   適用于石油、化工、制藥等易爆場所，滿足Ex d/Ex ia等級防爆要求。

3. 安全相關電路
   可用于SIL 3等級的安全回路，如緊急停車系統、壓力控制模塊等。

4. 傳感器與儀表保護
   直接安裝在現場儀表上，防護等級高，避免電涌導致設備損壞。

四、安裝與維護

• 安裝方式：采用螺紋接口（?英寸NPT），支持與被保護設備直接擰接，簡化布線。
• 維護便捷：無電涌故障報警功能，但可通過定期檢查接口密封性及參數穩定性確保長期可靠性。

五、競爭優勢總結

S-PT-2XEX-24DC-1/2"防雷器憑借以下特點成為工業電涌防護的首選：

1. 高防護等級：IP67設計，適應惡劣環境。
2. 寬壓范圍與高放電能力：覆蓋24 V DC系統，瞬時耐受10 kA沖擊。
3. 安全認證完善：滿足防爆與功能安全雙重標準。
4. 緊湊輕量化：體積小巧，便于現場部署。

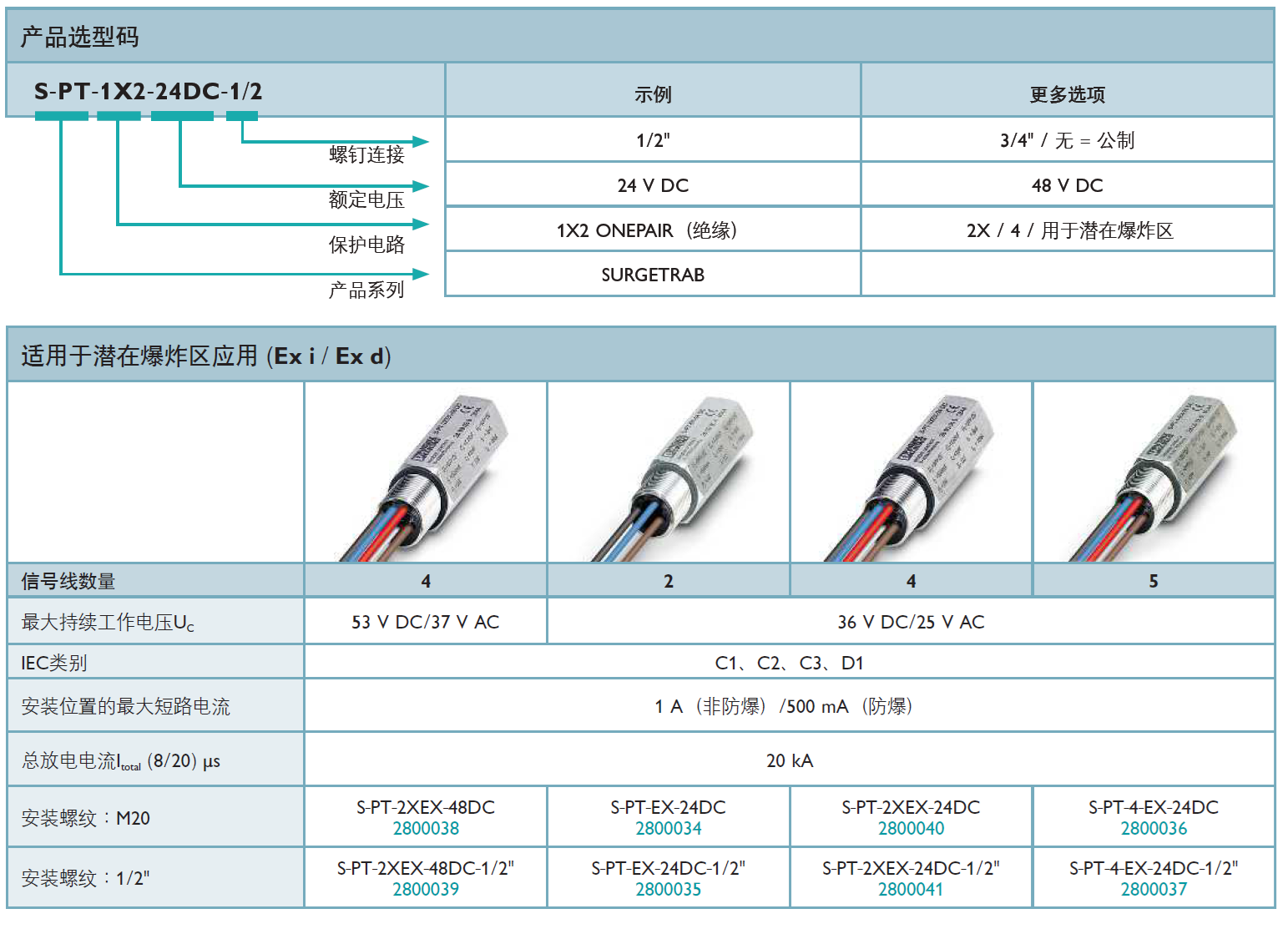

產品型號(貨號)：S-PT-2XEX-48DC(2800038)，S-PT-2XEX-48DC-1/2"(2800039)，S-PT-EX-24DC(2800034)，S-PT-EX-24DC-1/2"(2800035)，S-PT-2XEX-24DC(2800040)，S-PT-2XEX-24DC-1/2"(2800041)，S-PT-4-EX-24DC(2800036)，S-PT-4-EX-24DC-1/2"(2800037)
