產品概述

PRT-1S-350/20/R 是菲尼克斯（Phoenix Contact）推出的一款 2類（II級）電涌保護器，專為單相TN和TT電源系統設計。該產品采用緊湊的PCB板載式安裝結構，適用于工業自動化、電力系統、通信設備等場景，可有效抑制雷擊或操作過電壓對敏感設備的損害。其核心優勢在于高防護性能與節省空間的設計，訂貨號為2905977，廣泛應用于需要高可靠性的防雷保護場景。

技術特點

1. 高防護等級與兼容性

• 符合II類標準：滿足IEC 61643-11對II類電涌保護器的要求，最大持續工作電壓（UC）為350 V AC，適用于單相TN-S和TT電源系統。

• 多級保護機制：內置壓敏電阻與氣體放電管組合，支持L-N、L-PE、N-PE等多通道保護，殘壓控制優異，可限制漏電流并快速泄放雷擊能量。

• 遠程報警功能：配備遙信觸點，可通過狀態指示窗口或遠程信號實時監測保護器運行狀態，便于故障預警和快速維護。

2. 緊湊設計與環境適應性

• PCB板載式安裝：尺寸為24 mm（寬）×25.3 mm（深）×15.7 mm（高），適合空間受限的電路板集成，簡化布線設計。

• 寬溫域運行：可在-40°C至85°C的環境溫度下穩定工作，適應極端氣候條件，并支持海拔2000米以下的應用場景。

• 高阻燃材料：外殼采用PA 6.6材料，符合UL 94 V-0阻燃等級，確保設備在高溫或短路情況下的安全性。

3. 電氣參數與認證

• 額定放電電流：標稱放電電流（In）為20 kA（8/20 μs），最大放電電流（Imax）達40 kA，提供高效的浪涌能量吸收能力。

• 低殘壓特性：電壓保護水平（Up）≤1.5 kV（L-N），有效降低設備承受的過電壓風險。

• 國際標準認證：通過IEC和EN相關標準測試，適用于全球市場的合規性需求。

應用場景

1. 工業自動化系統：保護PLC、變頻器、傳感器等設備免受電源線浪涌干擾。

2. 建筑電氣系統：適用于樓宇配電箱、數據中心等TN/TT系統的二級防雷保護。

3. 可再生能源設施：為光伏逆變器、儲能系統提供過電壓防護，延長設備壽命。

4. 通信基站：結合天饋系統防雷器（如菲尼克斯其他型號），構建多級防護網絡。

安裝與維護要點

1. 正確接地：確保保護器的PE端子與低阻抗接地系統可靠連接，接地電阻需符合IEC 60364-4-442標準。

2. 配合斷路裝置：建議與額定電流≤32 A的熔斷器或空氣開關配合使用，防止防雷器過載后引發火災風險。

3. 定期檢查：每半年檢查一次外觀狀態和接線緊固度，并通過遙信觸點驗證功能正常性。

4. 環境管理：避免在污染等級超過2級（如粉塵、腐蝕性氣體環境）中安裝，確保散熱和絕緣性能。

菲尼克斯防雷器技術優勢

• 模塊化設計：支持快速插拔更換，維護時無需斷電，減少停機時間。

• 多級防護協同：可與其他類別的菲尼克斯防雷器（如I+II類組合式FLT-SEC系列）配合，形成從主配電到終端設備的全鏈路保護。

• 長壽命與可靠性：平均無故障工作時間（MTBF）超過50萬小時，滿足工業場景對耐久性的嚴苛要求。

結論

PRT-1S-350/20/R 菲尼克斯電源防雷器憑借其緊湊設計、高防護等級和靈活的安裝方式，成為工業與建筑領域防雷解決方案的理想選擇。用戶在實際應用中需注重規范安裝與定期維護，結合系統級防護策略，最大化發揮其效能。

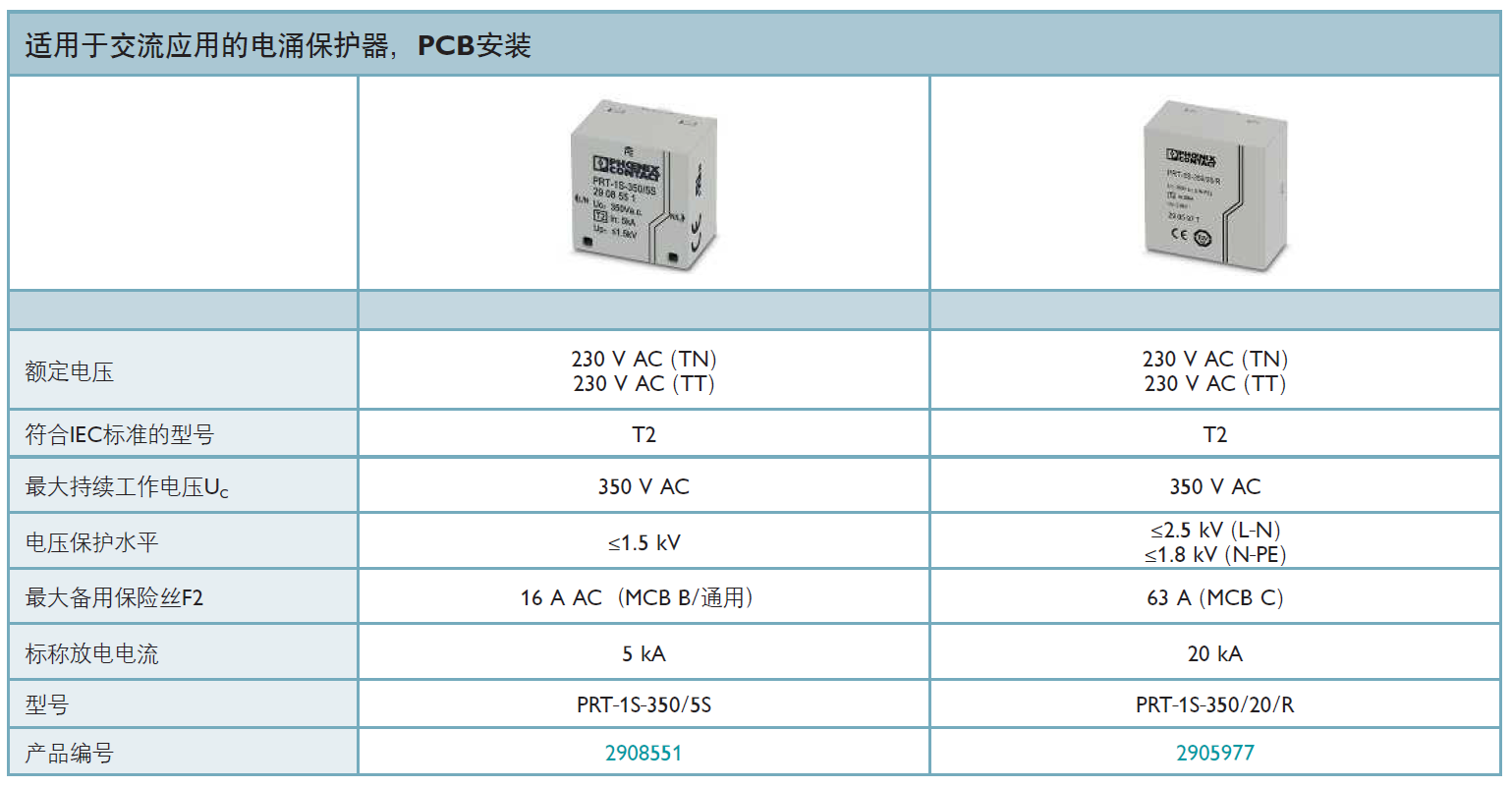

產品型號(貨號)：PRT-1S-350/5S(2908551)，PRT-1S-350/20/R(2905977)
