一、核心功能與技術參數

PWT 100-800AC-FM屬于1/2類防雷/電涌保護器，符合I/II級防雷標準，專為3相電源供應網絡設計，支持PE和N線組合安裝（L1/L2/L3/PEN）。其關鍵參數包括：

• 額定電壓：690 V AC，兼容TN-C、IT等電源系統；
• 放電能力：標稱放電電流35 kA（8/20 μs），最大放電電流100 kA，有效吸收瞬時雷擊能量；
• 殘壓保護：電壓保護水平≤4.5 kV，殘壓低至2.1 kV（3 kA時），顯著降低設備受損風險；
• 響應時間：100 ns級快速響應，適配高頻干擾防護需求；
• 抗干擾能力：符合IEC 61000-4-5標準，芯對芯耐壓1 kV，芯對地耐壓6 kV。

二、多場景適配與工業級防護

該產品專為惡劣工業環境設計，具備以下優勢：

1. 通用性強：支持16-100 mm2導線連接，適配光伏系統、風電場、自動化設備等多元場景；
2. 智能監控：通過本地LED狀態指示燈與遠程遙信觸點，實時反饋設備工作狀態，支持多級報警功能；
3. 高可靠性：采用密封式自熄滅設計，無漏電流/持續電流，阻燃等級達UL 94 V-0，耐鹽水腐蝕；
4. 節能高效：待機功耗僅48 MVA，適配高密度電源系統。

三、典型應用領域

• 可再生能源：保護光伏逆變器、風電變流器等設備免受雷擊與電網波動影響；
• 工業自動化：適用于電力控制柜、電機驅動系統等關鍵環節，提升生產線穩定性；
• 數據中心與通信：保障精密儀器與通信設備在強電磁環境下的安全運行。

四、安裝與維護建議

• 安裝要求：采用M6螺釘固定，接線扭矩需嚴格控制在8.5 Nm，建議由持證電工操作；
• 定期檢測：通過遙信觸點監控設備狀態，建議每季度進行一次放電測試。

結語

菲尼克斯PWT 100-800AC-FM憑借其高性價比、多級防護與智能化設計，成為工業與可再生能源領域電涌防護的標桿產品。

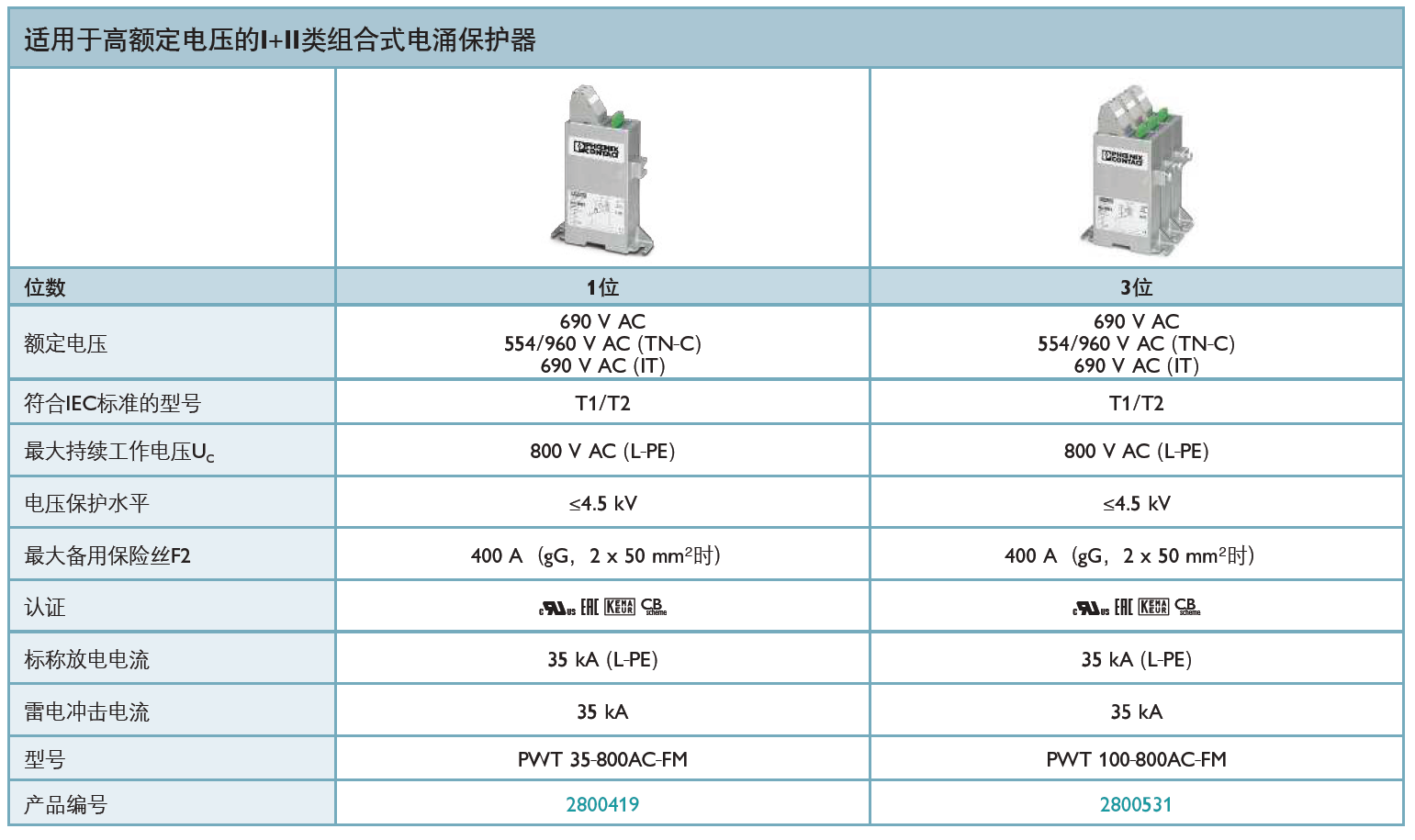

產品型號(貨號)：PWT 35-800AC-FM(2800419)，PWT 100-800AC-FM(2800531)
