產品概述

DAC40C-20-440單相電源電涌保護器（SPD）是由法國CITEL西岱爾公司研發的Type2級防護設備，專為低壓單相配電系統設計，適用于工業、商業及公共設施的雷電感應及瞬態過電壓保護。該產品結合高能泄放與智能化監測功能，最大持續運行電壓（Uc）達440V AC，標稱放電電流（In）為20kA（8/20μs波形），最大放電電流（Imax）可達40kA，電壓保護水平（Up）≤1.8kV，能夠快速泄放雷電或操作過電壓產生的浪涌能量，確保后端敏感設備的安全運行。其緊湊型結構（安裝寬度僅2模）適配35mm導軌安裝，支持可插拔模塊化維護，顯著提升運維效率。

核心功能與技術優勢

1. 復合防護與高能泄放能力
   DAC40C-20-440采用壓敏電阻（MOV）技術，支持差模（L-N）與共模（L/N-PE）雙重保護模式，覆蓋單相系統的多路徑浪涌沖擊。其短路耐受能力達10kArms，可承受多次高能量瞬態過電壓沖擊，適用于電網波動頻繁的工業環境。

2. 模塊化智能運維設計

   • 可插拔模塊：支持帶電狀態下快速更換故障模塊，減少系統停機時間，維護便捷性顯著提升；

   • 故障指示：內置熱脫扣裝置與色標狀態窗口（正常為白色，故障為紅色），結合遙信觸點輸出，實現本地與遠程雙重告警，便于實時監控設備健康狀態。

3. 標準化與高兼容性

   • 符合IEC 61643-11、UL 1449 ed.4及GB/T 18802.1標準，確保防護性能的可靠性與一致性；

   • 適配IT、TN-S等多種接地系統，兼容全球單相電網制式（230V AC），支持多場景靈活部署。

4. 環境適應性與安全性

   • 工作溫度范圍覆蓋-40℃至+80℃，適用于極端工業環境；

   • 外殼采用UL94V-0級阻燃材料，IP20防護等級，確保設備在復雜工況下的穩定性和安全性。

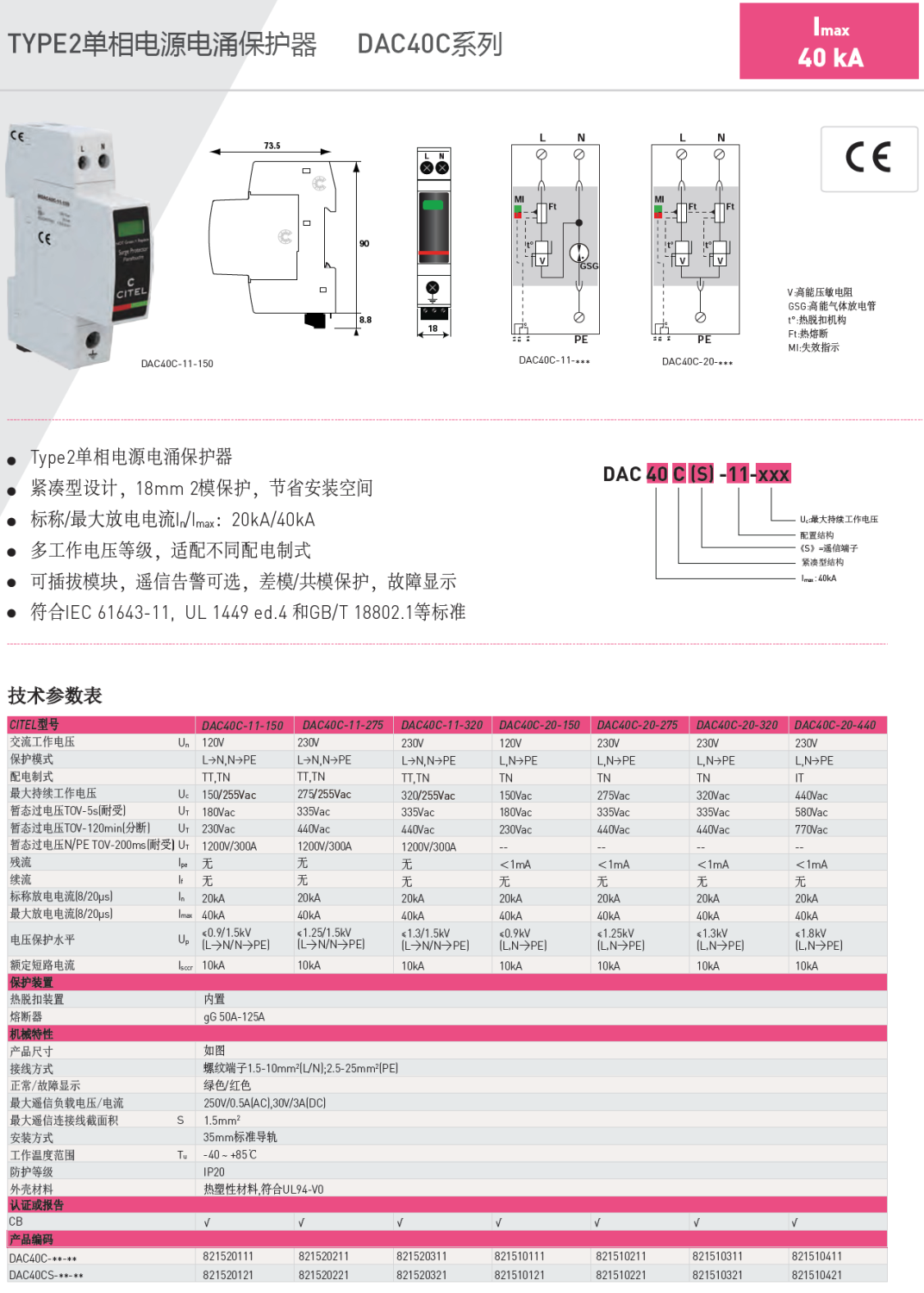

技術參數與性能指標

應用場景與安裝規范

1. 典型應用場景

   • 工業配電系統：作為二級防護設備，安裝于配電柜進線側，保護PLC、變頻器、電機控制設備等免受感應雷擊及開關操作過電壓影響；

   • 數據中心與通信基站：與一級SPD配合形成分級防護體系，保障服務器、基站電源及網絡設備穩定運行；

   • 公共設施：適用于醫院、軌道交通、智能樓宇等對供電連續性要求高的場景，降低因浪涌導致的系統中斷風險。

2. 安裝與接地要求

   • 接線規范：輸入端連接電網側，輸出端接被保護設備，線路長度建議≤50cm以減少殘壓影響；

   • 接地要求：接地線截面積≥2.5mm2，接地電阻≤10Ω，確保浪涌能量有效泄放；

   • 級間協調：若與三級SPD級聯使用，需保持線路間距≥5米或加裝去耦裝置，優化能量分配。

維護與升級策略

DAC40C-20-440采用模塊化設計，支持快速更換故障單元，無需斷電即可完成維護。運維人員可通過以下方式實現高效管理：

1. 狀態監測：定期檢查模塊指示窗口（正常為白色，故障為紅色）或通過遙信信號遠程監控設備狀態；

2. 壽命管理：產品耐受多次浪涌沖擊后仍可保持性能穩定，建議每3-5年進行整體性能檢測；

3. 兼容升級：適配CITEL系列SPD擴展模塊，支持未來系統擴容需求。

總結

DAC40C-20-440單相電源電涌保護器憑借其高能泄放能力、模塊化智能設計及廣泛的環境適應性，成為工業與關鍵設施電力防護的優選方案。其符合國際標準的技術參數與靈活的安裝方式，可有效降低設備損壞風險，提升系統運行可靠性。作為CITEL西岱爾的經典產品，DAC40C-20-440延續了品牌在電涌防護領域的技術積累，并通過用戶友好的運維設計，為現代電力系統提供了長效安全保障。

產品型號：DAC40C-11-150，DAC40C-11-275，DAC40C-11-320，DAC40C-20-150，DAC40C-20-275，DAC40C-20-320，DAC40C-20-440
