一、產品概述

DG MHI TT 2P 80 385 FM是DEHNguard系列下的模塊化電涌保護器，專為單相TT和TN系統設計，采用“1+1”電路結構（即1個保護模塊+1個后備熔絲模塊），適用于電源入口處的二級防護。其完整的預接線單元由底座和插入式保護模塊組成，支持無工具快速更換，且具備動態熱脫扣和可視狀態指示功能，確保長期穩定運行。

二、核心防護性能

1. 高放電能力

   • 標稱放電電流（In）：40 kA（8/20 μs），最大放電電流（Imax）：80 kA，可有效吸收雷電沖擊和系統瞬態過電壓。
   • 雷電沖擊電流（Iimp）：3 kA（10/350 μs），滿足嚴苛的雷電防護需求。

2. 低電壓保護水平（Uc）

   • 電壓保護水平（Up）≤ 2.2 kV（8/20 μs），5 kA時Up為1.2 kV，顯著降低設備受損風險。

3. 耐受極端環境

   • 工作溫度范圍：-40°C至80°C，適應戶內外多種場景。
   • 外殼采用灰色熱塑性材料，通過UL 94 V-0阻燃認證，防護等級IP20。

三、創新設計亮點

1. 模塊化與智能化

   • 支持35mm DIN軌安裝，兼容其他標準導軌設備，節省空間。
   • 配備浮動切換觸點的遙信端子，可接入監控系統，實時反饋工作狀態（綠/紅指示燈）。

2. 動態熱脫扣保護

   • 通過監測壓敏電阻溫度和泄放電流強度，雙重判斷SPD狀態，防止過熱失效。

3. 便捷維護

   • 插入式模塊采用鎖扣設計，防止運輸振動導致松動，且支持帶電更換。

四、典型應用場景

• 住宅與商業建筑：保護配電箱、弱電機房等TT系統。
• 工業設備：適用于機床、PLC等TN系統的電源防護。
• 通信基站：保障UPS電源和信號設備免受雷電干擾。

五、安裝與選型建議

• 導線要求：最小1.5 mm2單股線，最大35 mm2多股線。
• 配套設備：建議在SPD前端安裝3P/4P微型斷路器，形成分級防護。

總結
DEHN DG MHI TT 2P 80 385 FM憑借其模塊化設計、高能防護性能及智能化監控，為單相電源系統提供了全面的雷電防護解決方案。無論是新建項目還是設備升級，該產品均可顯著提升系統可靠性，降低維護成本。

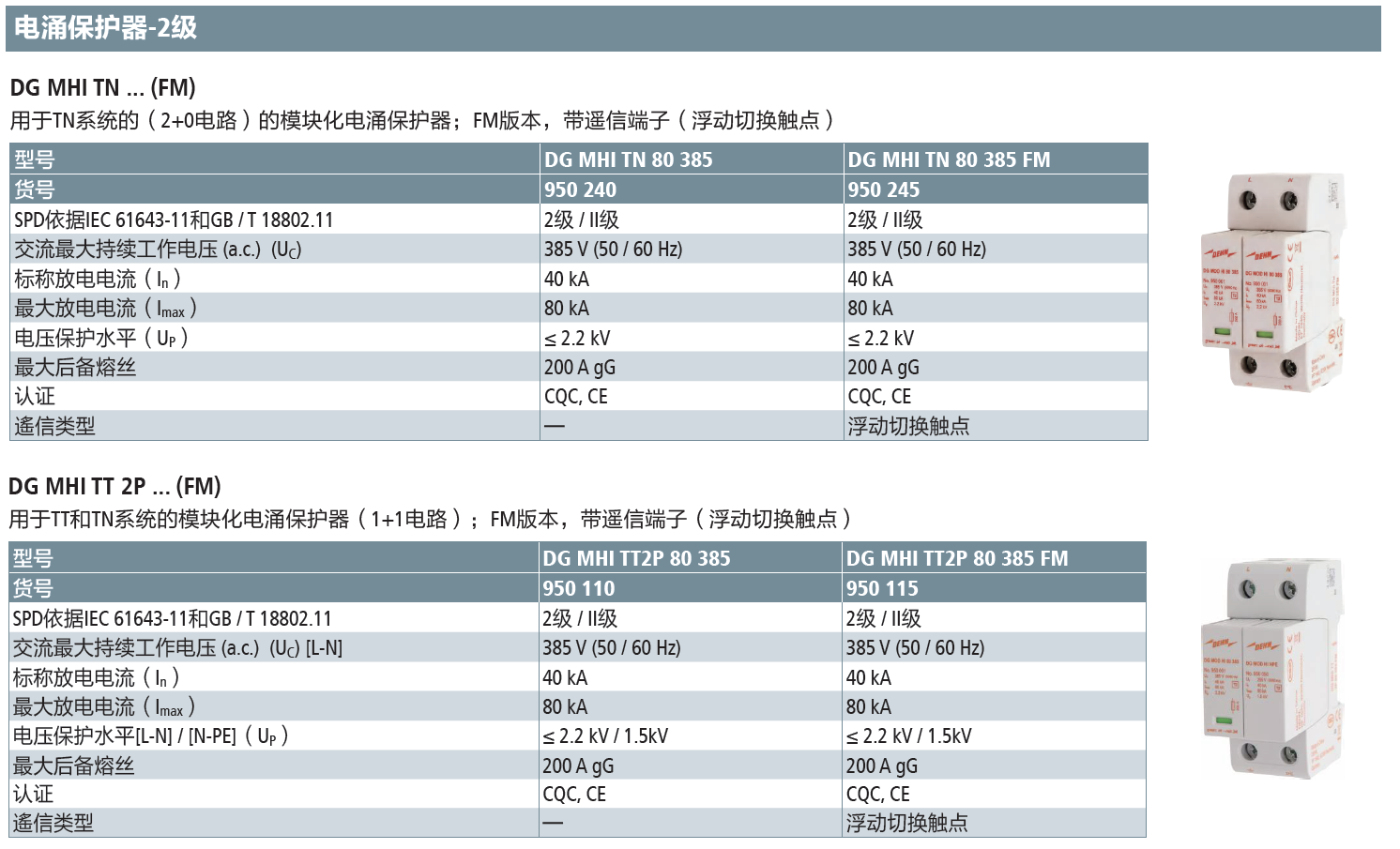

產品型號(貨號)：DG MHI TN 80 385(950 240)，DG MHI TN 80 385 FM(950 245)，DG MHI TT 2P 80 385(950 110)，DG MHI TT 2P 80 385 FM(950 115)
