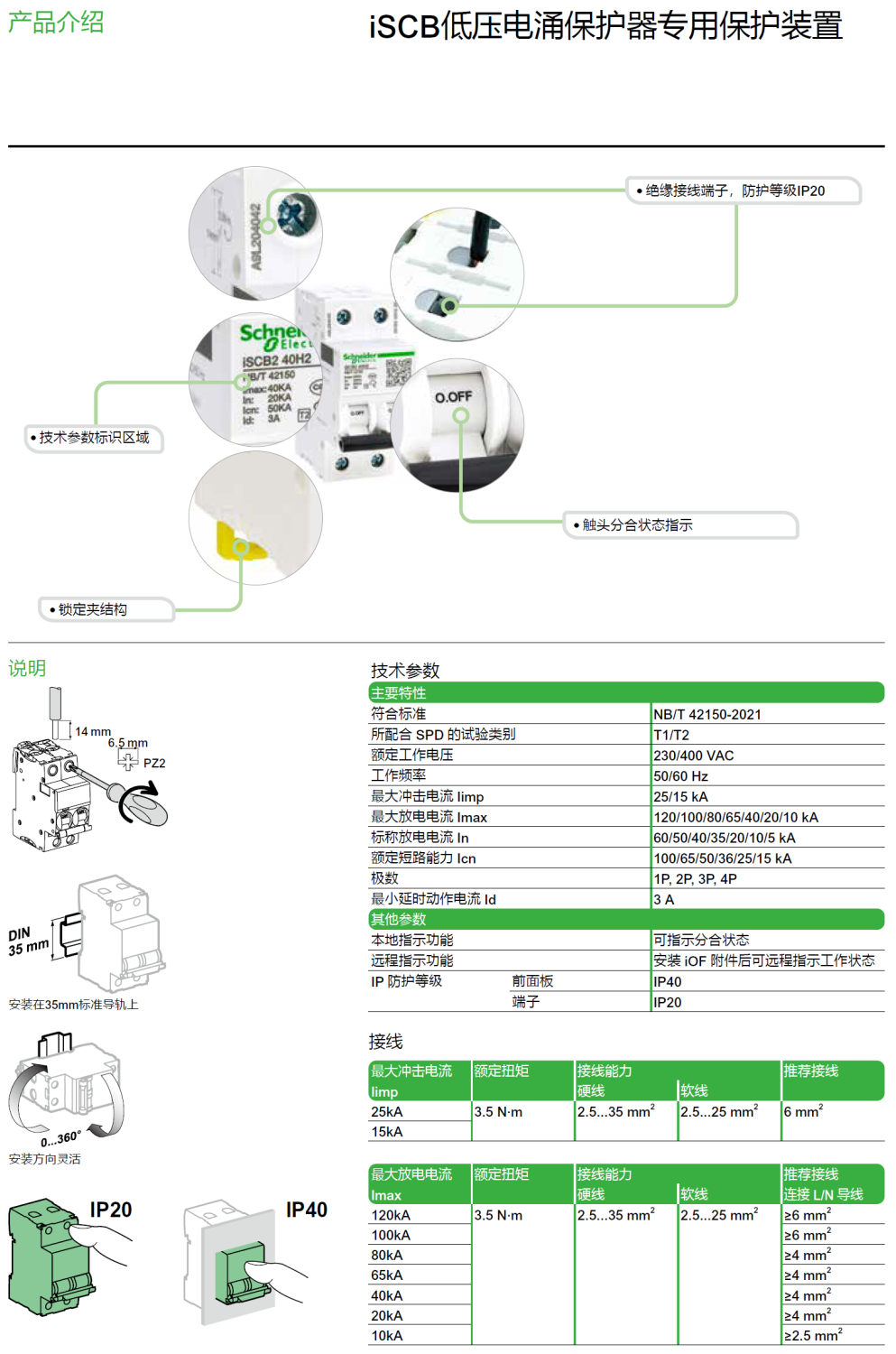

一、產品概述

iSCB2 100L2 4P是施耐德電氣iSCB系列的第二代產品，專為II類SPD（如限壓型SPD）設計，適用于三相四線制（TN-S、TN-C等）系統。其核心功能包括：

1. 精準匹配SPD特性：具備與II類SPD相匹配的電涌耐受能力，可在雷電流沖擊下保持不誤動作。
2. 快速切斷故障電流：當SPD發生短路失效或工頻短路時，iSCB2能迅速分?jǐn)嚯娏?，防止設備起火或爆炸。
3. 4P配置適配三相系統：4極設計（L1、L2、L3、N）可同時保護相線與中性線，適用于工業、建筑、通信等復雜配電場景。

---

二、技術特點

1. 雙重保護機制

   • 雷電流耐受：通過特殊電路設計，確保在雷電沖擊時保持閉合狀態，保障SPD的持續防護能力。
   • 工頻短路保護：當SPD泄漏電流超過5A或發生工頻短路時，iSCB2以毫秒級速度切斷電路，避免設備損壞。

2. 智能化與可靠性

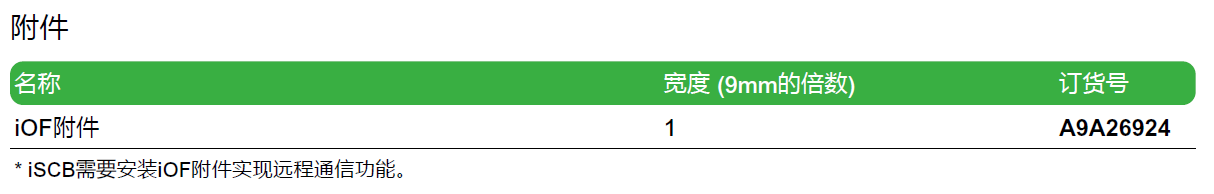

   • 支持遠程狀態監測（如遙信觸點），便于運維人員實時掌握設備健康狀態。
   • 采用模塊化設計，失效后可直接更換部件，減少停機時間。

3. 廣泛適用性

   • 兼容多種接地系統（如TN-S、TN-C），滿足工業配電箱、屋頂冷卻塔、戶外照明等場景需求。

---

三、應用場景

iSCB2 100L2 4P廣泛應用于以下領域：

• 工業領域：保護電機、配電柜等設備免受瞬態過電壓損害。
• 建筑領域：適用于數據中心、通信機房等對電能質量要求高的場所。
• 公共設施：如公路照明、交通信號系統等戶外設備的雷電防護。

---

四、選型建議

在選擇iSCB2時需注意：

1. 匹配SPD等級：確保后備保護器的額定分?jǐn)嗄芰Γㄈ?00A）高于SPD的最大放電電流。
2. 系統類型適配：TN-S系統優先選用4P配置，TT系統需結合接地電阻要求選擇。
3. 環境條件：戶外安裝時需考慮防護等級（如IP40以上）和抗腐蝕設計。

---

總結

施耐德iSCB2 100L2 4P憑借其精準的保護邏輯、卓越的耐受性能和靈活的適配性，成為II類SPD的理想后備保護方案。通過有效解決傳統保護裝置的配合難題，該產品為電氣系統提供了從雷電防護到故障隔離的全鏈路安全保障，是現代防雷工程中不可或缺的關鍵組件。

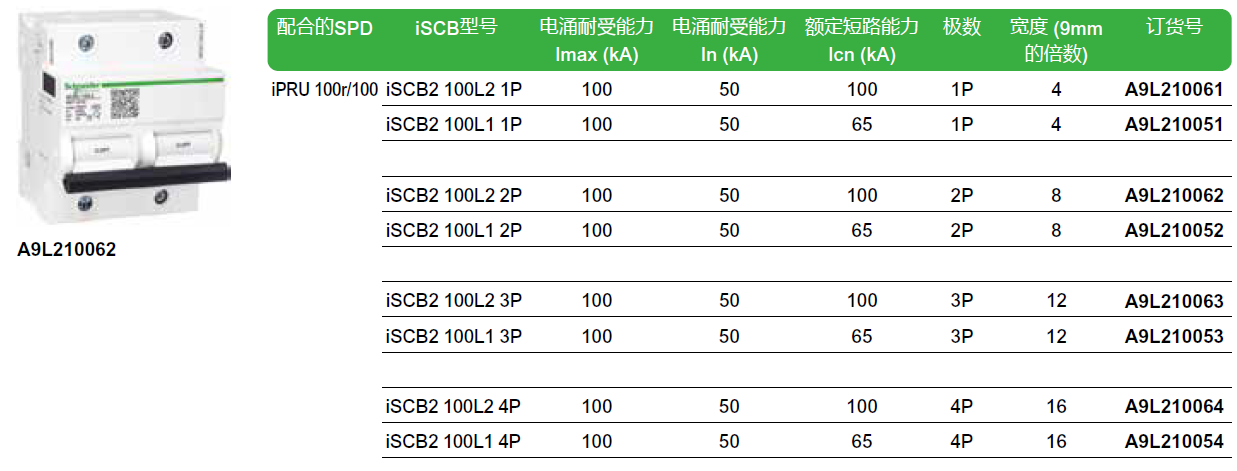

產品型號/訂貨號：iSCB2 100L2 1P（A9L210061），iSCB2 100L1 1P（A9L210051），iSCB2 100L2 2P（A9L210062），iSCB2 100L1 2P（A9L210052），iSCB2 100L2 3P（A9L210063），iSCB2 100L1 3P（A9L210053），iSCB2 100L2 4P（A9L210064），iSCB2 100L1 4P（A9L210054）
